ESEMPI DI IMPIANTO

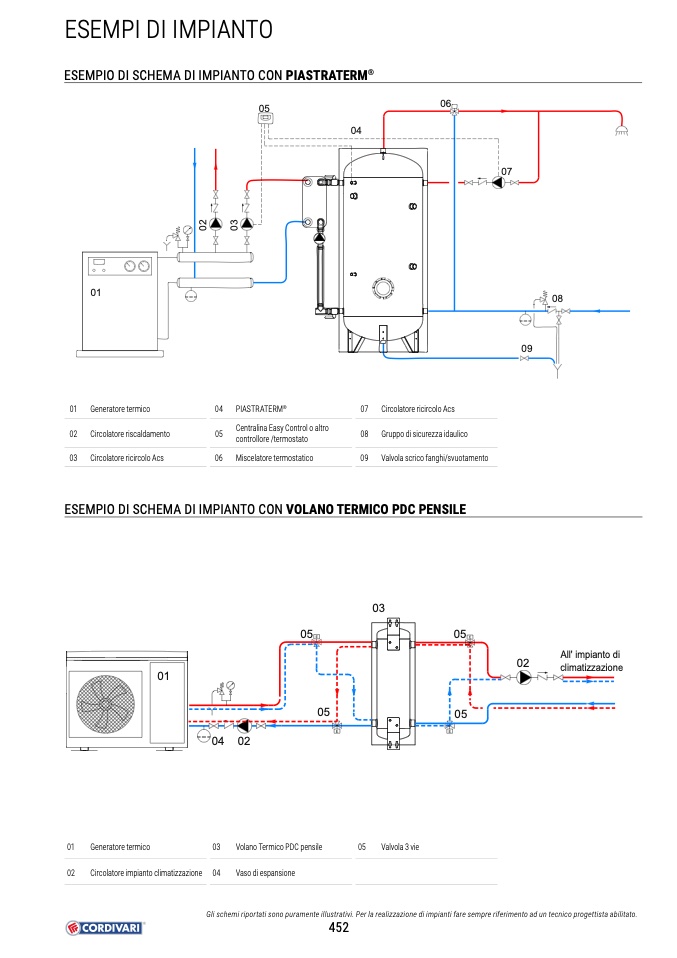

ESEMPIO DI SCHEMA DI IMPIANTO CON PIASTRATERM
®
05
06
01
01 Generatore termico
02 Circolatore riscaldamento
03 Circolatore ricircolo Acs
08
04 PIASTRATERM
®
05
Centralina Easy Control o altro
controllore /termostato
06 Miscelatore termostatico
07 Circolatore ricircolo Acs
08 Gruppo di sicurezza idaulico
09 Valvola scrico fanghi/svuotamento
ESEMPIO DI SCHEMA DI IMPIANTO CON VOLANO TERMICO PDC PENSILE
01
Generatore termico
02
Circolatore impianto climatizzazione
03
Volano Termico PDC pensile
04
Vaso di espansione
01
02
All' impianto di
climatizzazione
04 02
E
E
05
Valvola 3 vie
04
03
05
E
05
E
05
05
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
