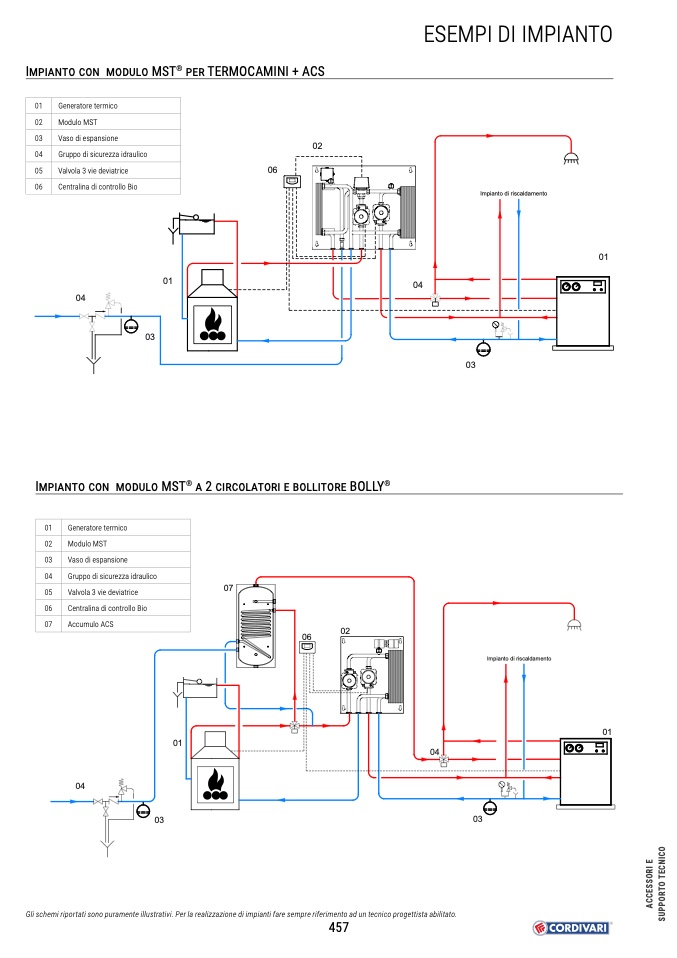

I MST

®

TERMOCAMINI + ACS

01

Generatore termico

02

Modulo MST

03

Vaso di espansione

04

Gruppo di sicurezza idraulico

05

Valvola 3 vie deviatrice

02

06

Centralina di controllo Bio

04

03

I MST

®

2 BOLLY

®

Impianto di riscaldamento

01

Generatore termico

02

Modulo MST

03

Vaso di espansione

04

Gruppo di sicurezza idraulico

05

Valvola 3 vie deviatrice

07

06

Centralina di controllo Bio

07

Accumulo ACS

02

04

01

04

01

04

06

06

03

03

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
