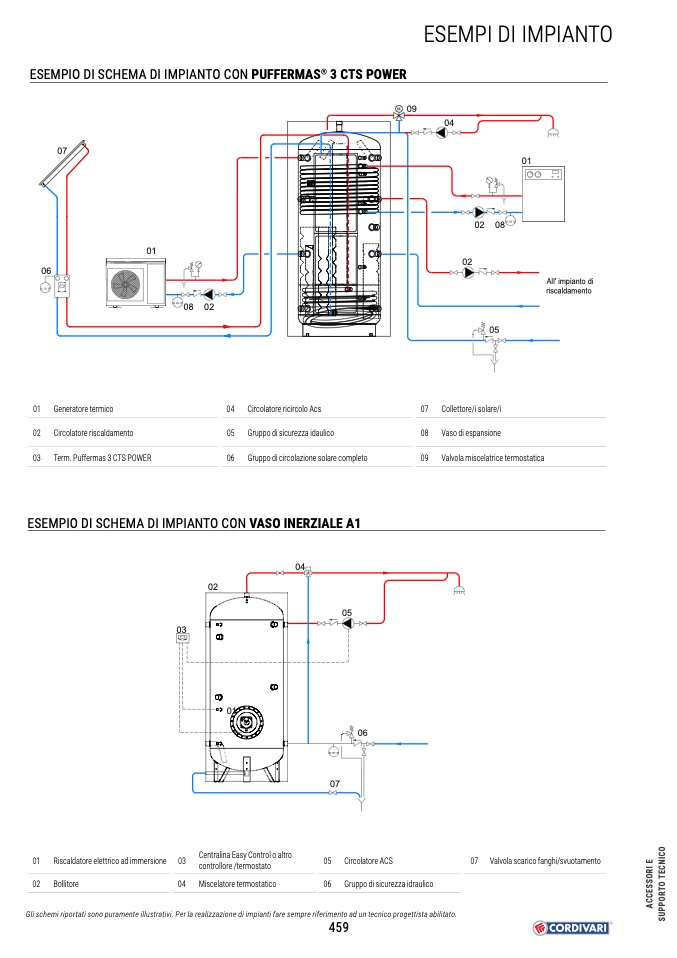

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS
®
3 CTS POWER
M
09
01
02
03
Generatore termico
Circolatore riscaldamento
Term. Puffermas 3 CTS POWER
04 Circolatore ricircolo Acs
05 Gruppo di sicurezza idaulico
06 Gruppo di circolazione solare completo
07 Collettore/i solare/i
08 Vaso di espansione
09 Valvola miscelatrice termostatica
07
06
01
01 Riscaldatore elettrico ad immersione 03
02 Bollitore
04
Centralina Easy Control o altro
controllore /termostato
Miscelatore termostatico
Circolatore ACS
Gruppo di sicurezza idraulico
07 Valvola scarico fanghi/svuotamento
01
02 08
02
08 02
ESEMPIO DI SCHEMA DI IMPIANTO CON VASO INERZIALE A1
04
02
03
05
06
07
05
06
01
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
