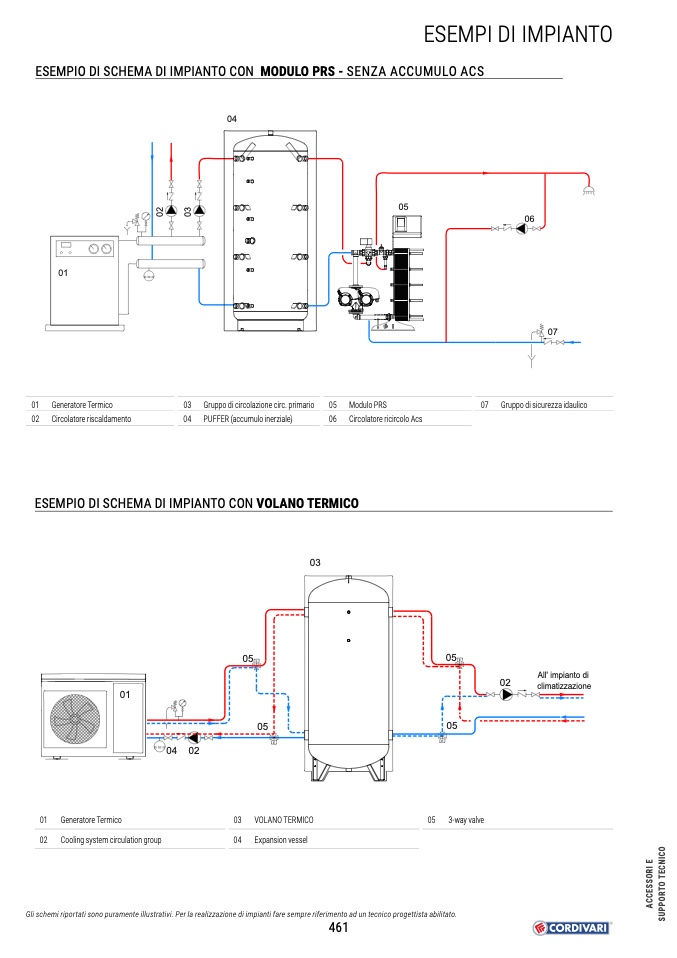

ESEMPIO DI SCHEMA DI IMPIANTO CON MODULO PRS - SENZA ACCUMULO ACS

04

05

01

01 Generatore Termico

02 Circolatore riscaldamento

06

07

01

01 Generatore Termico

02 Cooling system circulation group

05

05

3-way valve

04 02

03 Gruppo di circolazione circ. primario

04 PUFFER (accumulo inerziale)

05 Modulo PRS

06 Circolatore ricircolo Acs

07 Gruppo di sicurezza idaulico

ESEMPIO DI SCHEMA DI IMPIANTO CON VOLANO TERMICO

03

03

04

VOLANO TERMICO

05

Expansion vessel

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
