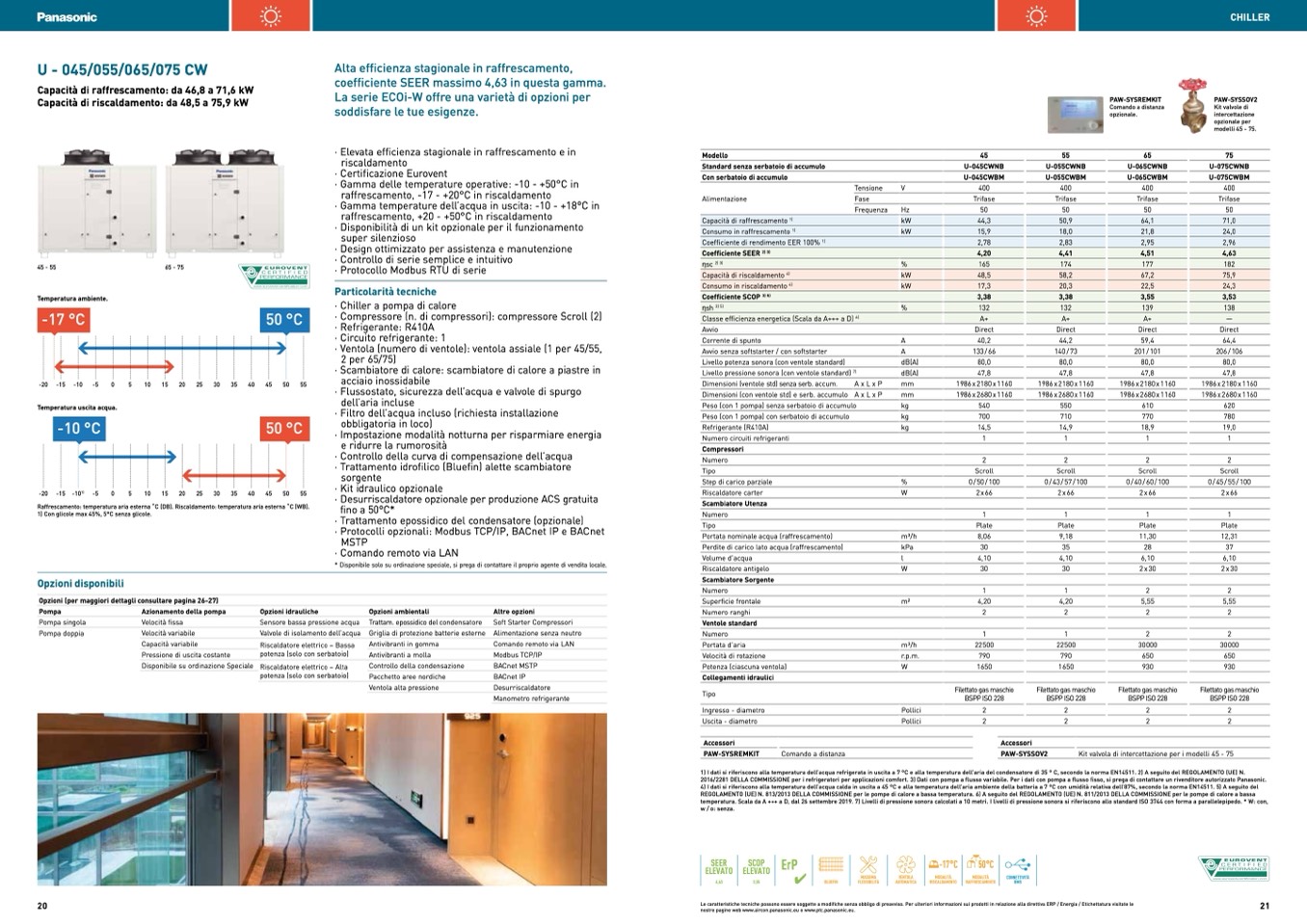

CHILLER

U - 045/055/065/075 CW

Capacità di raffrescamento: da 46,8 a 71,6 kW

Capacità di riscaldamento: da 48,5 a 75,9 kW

Alta efficienza stagionale in raffrescamento,

coefficiente SEER massimo 4,63 in questa gamma.

La serie ECOi-W offre una varietà di opzioni per

soddisfare le tue esigenze.

· Elevata efficienza stagionale in raffrescamento e in

riscaldamento

· Certificazione Eurovent

· Gamma delle temperature operative: -10 - +50°C in

raffrescamento, -17 - +20°C in riscaldamento

· Gamma temperature dell’acqua in uscita: -10 - +18°C in

raffrescamento, +20 - +50°C in riscaldamento

· Disponibilità di un kit opzionale per il funzionamento

super silenzioso

· Design ottimizzato per assistenza e manutenzione

· Controllo di serie semplice e intuitivo

· Protocollo Modbus RTU di serie

Particolarità tecniche

· Chiller a pompa di calore

· Compressore (n. di compressori): compressore Scroll (2)

· Refrigerante: R410A

· Circuito refrigerante: 1

· Ventola (numero di ventole): ventola assiale (1 per 45/55,

2 per 65/75)

· Scambiatore di calore: scambiatore di calore a piastre in

acciaio inossidabile

· Flussostato, sicurezza dell’acqua e valvole di spurgo

dell’aria incluse

· Filtro dell’acqua incluso (richiesta installazione

50 °C

obbligatoria in loco)

· Impostazione modalità notturna per risparmiare energia

e ridurre la rumorosità

· Controllo della curva di compensazione dell’acqua

· Trattamento idrofilico (Bluefin) alette scambiatore

sorgente

· Kit idraulico opzionale

· Desurriscaldatore opzionale per produzione ACS gratuita

fino a 50°C*

· Trattamento epossidico del condensatore (opzionale)

· Protocolli opzionali: Modbus TCP/IP, BACnet IP e BACnet

MSTP

· Comando remoto via LAN

* Disponibile solo su ordinazione speciale, si prega di contattare il proprio agente di vendita locale.

PAW-SYSREMKIT

Comando a distanza

opzionale.

PAW-SYSSOV2

Kit valvole di

intercettazione

opzionale per

modelli 45 - 75.

Modello

Standard senza serbatoio di accumulo

Con serbatoio di accumulo

Alimentazione

Avvio

Corrente di spunto

Avvio senza softstarter / con softstarter

Livello potenza sonora (con ventole standard)

Livello pressione sonora (con ventole standard)

45

U-045CWNB

U-045CWBM

400

Trifase

55

U-055CWNB

U-055CWBM

400

Trifase

65

U-065CWNB

U-065CWBM

400

Trifase

75

U-075CWNB

U-075CWBM

400

Trifase

Tensione

Fase

V

Hz

50

50

50

50

Frequenza

Capacità di raffrescamento

1)

kW

44,3

50,9

64,1

71,0

Consumo in raffrescamento

1)

kW

15,9

18,0

21,8

24,0

Coefficiente di rendimento EER 100%

1)

2,78

2,83

2,95

2,96

Coefficiente SEER

2) 3)

4,20

4,41

4,51

4,63

ηsc

2) 3)

%

165

174

177

182

Capacità di riscaldamento

4)

kW

48,5

58,2

67,2

75,9

Consumo in riscaldamento

4)

kW

17,3

20,3

22,5

24,3

Coefficiente SCOP

3) 5)

3,38

3,38

3,55

3,53

ηsh

3) 5)

%

132

132

139

138

Classe efficienza energetica (Scala da A+++ a D)

6)

A+

A+

A+

—

45 - 55

Temperatura ambiente.

-17 °C

65 - 75

50 °C

Direct

40,2

133 / 66

80,0

47,8

1986x2180x1160

1986 x 2680 x 1160

540

700

14,5

1

2

Scroll

0/50/100

2x66

Direct

44,2

140 / 73

80,0

47,8

1986x2180x1160

1986 x 2680 x 1160

550

710

14,9

1

2

Scroll

0/43/57/100

2x66

Direct

59,4

201 / 101

80,0

47,8

1986x2180x1160

1986 x 2680 x 1160

610

770

18,9

1

2

Scroll

0/40/60/100

2x66

Direct

64,4

206 / 106

80,0

47,8

1986x2180x1160

1986 x 2680 x 1160

620

780

19,0

1

2

Scroll

0/45/55/100

2x66

A

A

dB(A)

AxLxP

AxLxP

-20 -15 -10

-5

0

5

10

15

20

25

30

35

40

45

50

55

Temperatura uscita acqua.

-10 °C

7)

Dimensioni (ventole std) senza serb. accum.

mm

dB(A)

-20 -15 -10

1)

-5

0

5

10

15

20

25

30

35

40

45

50

55

Raffrescamento: temperatura aria esterna ̊C (DB). Riscaldamento: temperatura aria esterna ̊C (WB).

1) Con glicole max 45%, 5°C senza glicole.

Dimensioni (con ventole std) e serb. accumulo

Peso (con 1 pompa) senza serbatoio di accumulo

Peso (con 1 pompa) con serbatoio di accumulo

Refrigerante (R410A)

Numero circuiti refrigeranti

Compressori

Numero

Tipo

Step di carico parziale

Riscaldatore carter

Scambiatore Utenza

Numero

Tipo

Portata nominale acqua (raffrescamento)

Perdite di carico lato acqua (raffrescamento)

Volume d’acqua

Riscaldatore antigelo

Scambiatore Sorgente

mm

kg

kg

kg

%

W

m3/h

kPa

l

W

1

1

1

1

Plate

Plate

8,06

9,18

30

35

4,10

4,10

30

30

Plate

11,30

28

6,10

2 x 30

Plate

12,31

37

6,10

2 x 30

Opzioni disponibili

Opzioni (per maggiori dettagli consultare pagina 26-27)

Numero

1

1

2

2

Pompa

Pompa singola

Pompa doppia

Azionamento della pompa

Velocità fissa

Velocità variabile

Capacità variabile

Pressione di uscita costante

Disponibile su ordinazione Speciale

Opzioni idrauliche

Sensore bassa pressione acqua

Valvole di isolamento dell’acqua

Riscaldatore elettrico – Bassa

potenza (solo con serbatoio)

Riscaldatore elettrico – Alta

potenza (solo con serbatoio)

Opzioni ambientali

Trattam. epossidico del condensatore

Griglia di protezione batterie esterne

Antivibranti in gomma

Antivibranti a molla

Controllo della condensazione

Pacchetto aree nordiche

Ventola alta pressione

Altre opzioni

Soft Starter Compressori

Alimentazione senza neutro

Comando remoto via LAN

Modbus TCP/IP

BACnet MSTP

BACnet IP

Desurriscaldatore

Manometro refrigerante

Superficie frontale

Numero ranghi

Ventole standard

Numero

Portata d’aria

Velocità di rotazione

Potenza (ciascuna ventola)

m2

m3/h

r.p.m.

W

4,20

4,20

5,55

5,55

2

2

2

2

Collegamenti idraulici

Tipo

Ingresso - diametro

Uscita - diametro

Accessori

PAW-SYSREMKIT

1

22500

790

1650

Filettato gas maschio

BSPP ISO 228

1

22500

790

1650

Filettato gas maschio

BSPP ISO 228

2

2

2

30000

650

930

Filettato gas maschio

BSPP ISO 228

2

2

2

30000

650

930

Filettato gas maschio

BSPP ISO 228

2

2

Pollici

2

Pollici

2

Comando a distanza

Accessori

PAW-SYSSOV2

Kit valvola di intercettazione per i modelli 45 - 75

1) I dati si riferiscono alla temperatura dell’acqua refrigerata in uscita a 7 °C e alla temperatura dell’aria del condensatore di 35 ° C, secondo la norma EN14511. 2) A seguito del REGOLAMENTO (UE) N.

2016/2281 DELLA COMMISSIONE per i refrigeratori per applicazioni comfort. 3) Dati con pompa a flusso variabile. Per i dati con pompa a flusso fisso, si prega di contattare un rivenditore autorizzato Panasonic.

4) I dati si riferiscono alla temperatura dell’acqua calda in uscita a 45 °C e alla temperatura dell’aria ambiente della batteria a 7 °C con umidità relativa dell’87%, secondo la norma EN14511. 5) A seguito del

REGOLAMENTO (UE) N. 813/2013 DELLA COMMISSIONE per le pompe di calore a bassa temperatura. 6) A seguito del REGOLAMENTO (UE) N. 811/2013 DELLA COMMISSIONE per le pompe di calore a bassa

temperatura. Scala da A +++ a D, dal 26 settembre 2019. 7) Livelli di pressione sonora calcolati a 10 metri. I livelli di pressione sonora si riferiscono allo standard ISO 3744 con forma a parallelepipedo. * W: con,

w / o: senza.

SEER

SCOP

ELEVATO ELEVATO

4,63

3,55

ErP

✔

MASSIMA

FLESSIBILITÀ

VENTOLA

AUTOMATICA

-17°C

MODALITÀ

RISCALDAMENTO

50°C

MODALITÀ

RAFFRESCAMENTO

BMS

BLUEFIN

CONNETTIVITÀ

20

Le caratteristiche tecniche possono essere soggette a modifiche senza obbligo di preavviso. Per ulteriori informazioni sui prodotti in relazione alla direttiva ERP / Energia / Etichettatura visitate le

21

nostre pagine web www.aircon.panasonic.eu o www.ptc.panasonic.eu.
