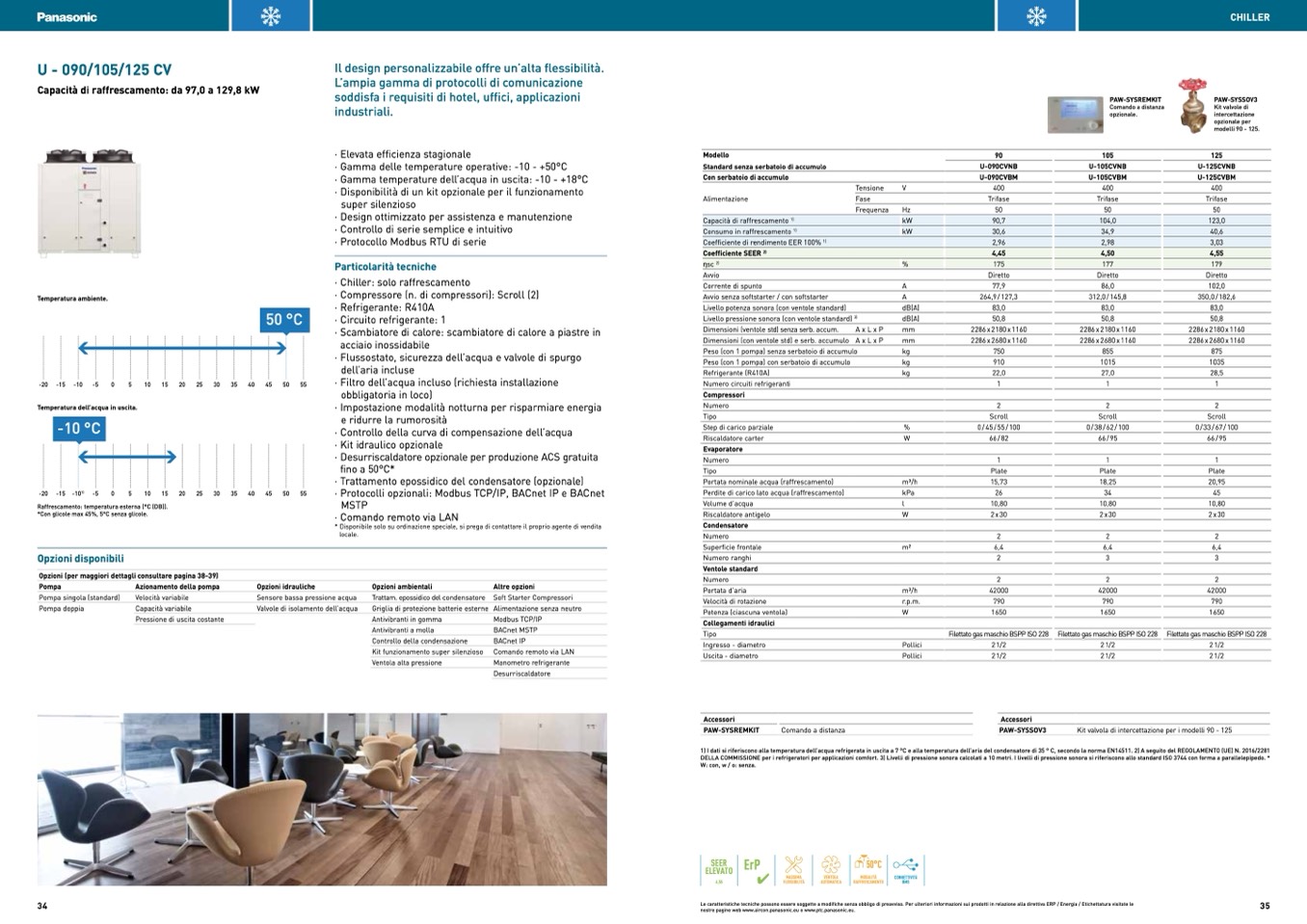

CHILLER

U - 090/105/125 CV

Capacità di raffrescamento: da 97,0 a 129,8 kW

Temperatura ambiente.

Il design personalizzabile offre un’alta flessibilità.

L’ampia gamma di protocolli di comunicazione

soddisfa i requisiti di hotel, uffici, applicazioni

industriali.

· Elevata efficienza stagionale

· Gamma delle temperature operative: -10 - +50°C

· Gamma temperature dell’acqua in uscita: -10 - +18°C

· Disponibilità di un kit opzionale per il funzionamento

super silenzioso

· Design ottimizzato per assistenza e manutenzione

· Controllo di serie semplice e intuitivo

· Protocollo Modbus RTU di serie

Particolarità tecniche

· Chiller: solo raffrescamento

· Compressore (n. di compressori): Scroll (2)

· Refrigerante: R410A

· Circuito refrigerante: 1

· Scambiatore di calore: scambiatore di calore a piastre in

acciaio inossidabile

· Flussostato, sicurezza dell’acqua e valvole di spurgo

dell’aria incluse

· Filtro dell’acqua incluso (richiesta installazione

obbligatoria in loco)

· Impostazione modalità notturna per risparmiare energia

e ridurre la rumorosità

· Controllo della curva di compensazione dell’acqua

· Kit idraulico opzionale

· Desurriscaldatore opzionale per produzione ACS gratuita

fino a 50°C*

· Trattamento epossidico del condensatore (opzionale)

· Protocolli opzionali: Modbus TCP/IP, BACnet IP e BACnet

MSTP

· Comando remoto via LAN

* Disponibile solo su ordinazione speciale, si prega di contattare il proprio agente di vendita

PAW-SYSREMKIT

Comando a distanza

opzionale.

PAW-SYSSOV3

Kit valvole di

intercettazione

opzionale per

modelli 90 - 125.

Modello

Standard senza serbatoio di accumulo

Con serbatoio di accumulo

Avvio

Corrente di spunto

Avvio senza softstarter / con softstarter

Livello potenza sonora (con ventole standard)

90

U-090CVNB

U-090CVBM

400

Trifase

105

U-105CVNB

U-105CVBM

400

Trifase

125

U-125CVNB

U-125CVBM

400

Trifase

Alimentazione

Tensione

Fase

V

Hz

50

50

50

A

A

dB(A)

dB(A)

mm

mm

kg

kg

kg

%

W

m3/h

Frequenza

Capacità di raffrescamento

1)

kW

90,7

104,0

123,0

Consumo in raffrescamento

1)

kW

30,6

34,9

40,6

Coefficiente di rendimento EER 100%

1)

2,96

2,98

3,03

Coefficiente SEER

2)

4,45

4,50

4,55

ηsc

2)

%

175

177

179

Diretto

86,0

312,0 / 145,8

83,0

50,8

2286 x 2180 x 1160

2286 x 2680 x 1160

855

1015

27,0

1

1

1

50 °C

Livello pressione sonora (con ventole standard)

3)

Dimensioni (ventole std) senza serb. accum.

A x L x P

Dimensioni (con ventole std) e serb. accumulo A x L x P

Peso (con 1 pompa) senza serbatoio di accumulo

Peso (con 1 pompa) con serbatoio di accumulo

Refrigerante (R410A)

Numero circuiti refrigeranti

Compressori

Numero

Tipo

Step di carico parziale

Riscaldatore carter

Evaporatore

Numero

Tipo

Portata nominale acqua (raffrescamento)

Perdite di carico lato acqua (raffrescamento)

Volume d’acqua

Riscaldatore antigelo

Condensatore

Numero

Superficie frontale

Numero ranghi

Ventole standard

Numero

Portata d’aria

Velocità di rotazione

Potenza (ciascuna ventola)

Diretto

77,9

264,9 / 127,3

83,0

50,8

2286 x 2180 x 1160

2286 x 2680 x 1160

750

910

22,0

Diretto

102,0

350,0 / 182,6

83,0

50,8

2286 x 2180 x 1160

2286 x 2680 x 1160

875

1035

28,5

-20 -15 -10

-5

0

5

10

15

20

25

30

35

40

45

50

55

Temperatura dell’acqua in uscita.

-10 °C

-20 -15 -10

1)

-5

0

5

10

15

20

25

30

35

40

45

50

55

Raffrescamento: temperatura esterna (°C (DB)).

2

Scroll

0/45/55/100

66 / 82

1

Plate

15,73

2

Scroll

0/38/62/100

66 / 95

1

Plate

18,25

2

Scroll

0/33/67/100

66 / 95

1

Plate

20,95

kPa

26

34

45

*Con glicole max 45%, 5°C senza glicole.

Opzioni disponibili

Opzioni (per maggiori dettagli consultare pagina 38-39)

locale.

l

W

m2

m3/h

r.p.m.

W

Pollici

Pollici

10,80

2x30

2

6,4

2

2

42000

790

1650

Filettato gas maschio BSPP ISO 228

2 1/2

2 1/2

Accessori

PAW-SYSSOV3

10,80

2x30

2

6,4

3

2

42000

790

1650

Filettato gas maschio BSPP ISO 228

2 1/2

2 1/2

10,80

2x30

2

6,4

3

2

42000

790

1650

Filettato gas maschio BSPP ISO 228

2 1/2

2 1/2

Pompa

Pompa singola (standard)

Pompadoppia

Azionamento della pompa

Velocità variabile

Capacitàvariabile

Pressione di uscita costante

Opzioni idrauliche

Opzioni ambientali

Trattam. epossidico del condensatore

Grigliadiprotezionebatterieesterne

Antivibranti in gomma

Antivibranti a molla

Controllo della condensazione

Kit funzionamento super silenzioso

Ventola alta pressione

Altre opzioni

Soft Starter Compressori

Alimentazionesenzaneutro

Modbus TCP/IP

BACnet MSTP

BACnet IP

Comando remoto via LAN

Manometro refrigerante

Desurriscaldatore

Sensore bassa pressione acqua

Valvolediisolamentodell’acqua

Collegamenti idraulici

Tipo

Ingresso - diametro

Uscita - diametro

Accessori

PAW-SYSREMKIT

Comando a distanza

Kit valvola di intercettazione per i modelli 90 - 125

1) I dati si riferiscono alla temperatura dell’acqua refrigerata in uscita a 7 °C e alla temperatura dell’aria del condensatore di 35 ° C, secondo la norma EN14511. 2) A seguito del REGOLAMENTO (UE) N. 2016/2281

DELLA COMMISSIONE per i refrigeratori per applicazioni comfort. 3) Livelli di pressione sonora calcolati a 10 metri. I livelli di pressione sonora si riferiscono allo standard ISO 3744 con forma a parallelepipedo. *

W: con, w / o: senza.

SEER

ELEVATO

4,55

ErP

✔

MASSIMA

FLESSIBILITÀ

VENTOLA

AUTOMATICA

50°C

MODALITÀ

RAFFRESCAMENTO

BMS

34

Le caratteristiche tecniche possono essere soggette a modifiche senza obbligo di preavviso. Per ulteriori informazioni sui prodotti in relazione alla direttiva ERP / Energia / Etichettatura visitate le

35

nostre pagine web www.aircon.panasonic.eu o www.ptc.panasonic.eu.
