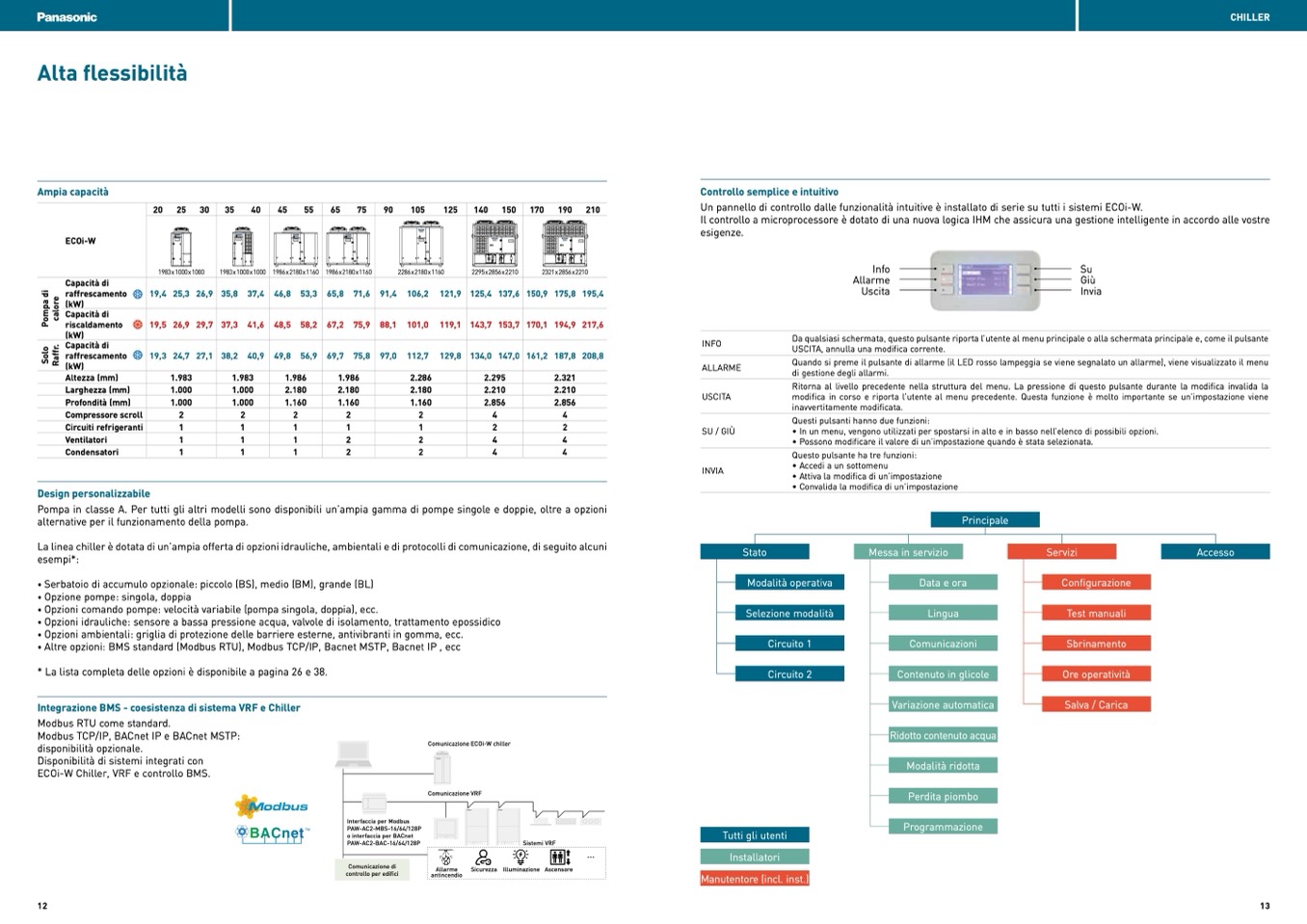

Alta flessibilità
Ampia capacità
ECOi-W
Capacità di
raffrescamento
(kW)
Capacità di
riscaldamento
(kW)
20 25 30
35
40
45
55
65
75
90
105
125
140 150 170 190 210
Controllo semplice e intuitivo
Un pannello di controllo dalle funzionalità intuitive è installato di serie su tutti i sistemi ECOi-W.
Il controllo a microprocessore è dotato di una nuova logica IHM che assicura una gestione intelligente in accordo alle vostre
esigenze.
1983x1000x1000
1983x1000x1000 1986x2180x1160 1986x2180x1160
2286x2180x1160
2295x2856x2210
2321x2856x2210
Info
Su
Allarme
Giù
Uscita
Invia
Da qualsiasi schermata, questo pulsante riporta l’utente al menu principale o alla schermata principale e, come il pulsante
USCITA, annulla una modifica corrente.
Quando si preme il pulsante di allarme (il LED rosso lampeggia se viene segnalato un allarme), viene visualizzato il menu
di gestione degli allarmi.
Ritorna al livello precedente nella struttura del menu. La pressione di questo pulsante durante la modifica invalida la
modifica in corso e riporta l’utente al menu precedente. Questa funzione è molto importante se un’impostazione viene
inavvertitamente modificata.
19,4 25,3 26,9 35,8 37,4 46,8 53,3 65,8 71,6 91,4 106,2 121,9 125,4 137,6 150,9 175,8 195,4
19,5 26,9 29,7 37,3 41,6 48,5 58,2 67,2 75,9 88,1 101,0 119,1 143,7 153,7 170,1 194,9 217,6
Capacità di
raffrescamento
(kW)
Altezza (mm)
Larghezza (mm)
Profondità (mm)
Compressore scroll
Circuiti refrigeranti
Ventilatori
1
1
1
2
2
4
4
Condensatori
1
1
1
2
2
4
4
Design personalizzabile
Pompa in classe A. Per tutti gli altri modelli sono disponibili un’ampia gamma di pompe singole e doppie, oltre a opzioni
alternative per il funzionamento della pompa.
La linea chiller è dotata di un’ampia offerta di opzioni idrauliche, ambientali e di protocolli di comunicazione, di seguito alcuni
esempi*:
• Serbatoio di accumulo opzionale: piccolo (BS), medio (BM), grande (BL)
• Opzione pompe: singola, doppia
• Opzioni comando pompe: velocità variabile (pompa singola, doppia), ecc.
• Opzioni idrauliche: sensore a bassa pressione acqua, valvole di isolamento, trattamento epossidico
• Opzioni ambientali: griglia di protezione delle barriere esterne, antivibranti in gomma, ecc.
• Altre opzioni: BMS standard (Modbus RTU), Modbus TCP/IP, Bacnet MSTP, Bacnet IP , ecc
* La lista completa delle opzioni è disponibile a pagina 26 e 38.
INFO
ALLARME
USCITA
SU / GIÙ
INVIA
19,3 24,7 27,1 38,2 40,9 49,8 56,9 69,7 75,8 97,0 112,7 129,8 134,0 147,0 161,2 187,8 208,8
Integrazione BMS - coesistenza di sistema VRF e Chiller
Modbus RTU come standard.
Modbus TCP/IP, BACnet IP e BACnet MSTP:
disponibilità opzionale.
Disponibilità di sistemi integrati con
ECOi-W Chiller, VRF e controllo BMS.
Comunicazione ECOi-W chiller
Comunicazione VRF
12
13
1.983
1.000
1.000
2
1
1.983
1.000
1.000
2
1
1.986
2.180
1.160
2
1
1.986
2.180
1.160
2
1
2.286
2.180
1.160
2
1
2.295
2.210
2.856
4
2
2.321
2.210
2.856
4
2
Questi pulsanti hanno due funzioni:
• In un menu, vengono utilizzati per spostarsi in alto e in basso nell’elenco di possibili opzioni.
• Possono modificare il valore di un’impostazione quando è stata selezionata.
Interfaccia per Modbus
PAW-AC2-MBS-16/64/128P
o interfaccia per BACnet
PAW-AC2-BAC-16/64/128P
Comunicazione di
controllo per edifici
Allarme
antincendio
Sistemi VRF
Sicurezza Illuminazione Ascensore
Tutti gli utenti
Installatori
Manutentore (incl. inst.)
Stato
Modalità operativa
Selezione modalità
Circuito 1
Circuito 2
Principale
Messa in servizio
Data e ora
Lingua
Comunicazioni
Contenuto in glicole
Variazione automatica
Ridotto contenuto acqua
Modalità ridotta
Perdita piombo
Programmazione
Servizi
Configurazione
Test manuali
Sbrinamento
Ore operatività
Salva / Carica
Accesso
Questo pulsante ha tre funzioni:
• Accedi a un sottomenu
• Attiva la modifica di un’impostazione
• Convalida la modifica di un’impostazione
