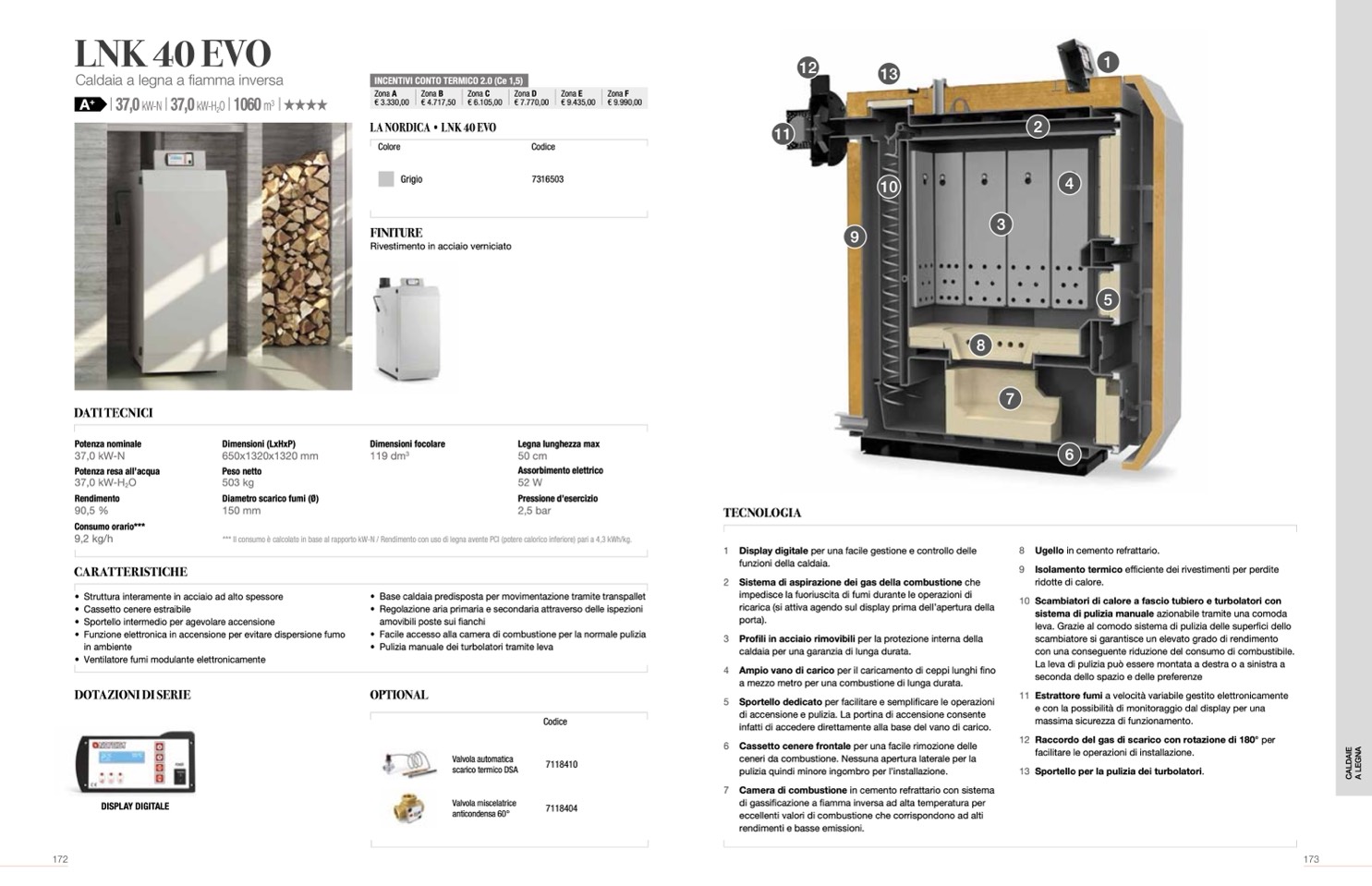

LNK 40 EVO
Caldaia a legna a fiamma inversa
A
+
|37,0kW-N|37,0kW-H
2
O
|1060m
3
|AAAA
12
13
1
INCENTIVI CONTO TERMICO 2.0 (Ce 1,5)
Zona A
€ 3.330,00
Zona B
€ 4.717,50
LA NORDICA • LNK 40 EVO
Colore
Grigio
FINITURE
Rivestimento in acciaio verniciato
Codice
7316503
11
2
4
3
*** Il consumo è calcolato in base al rapporto kW-N / Rendimento con uso di legna avente PCI (potere calorico inferiore) pari a 4,3 kWh/kg.
Zona C
€ 6.105,00
Zona D
€ 7.770,00
Zona E
€ 9.435,00
Zona F
€ 9.990,00
10
9
5
DATI TECNICI
Potenza nominale
37,0 kW-N
Potenza resa all’acqua
37,0 kW-H
2
O
Rendimento
90,5 %
Consumo orario***
9,2 kg/h
CARATTERISTICHE
• Struttura interamente in acciaio ad alto spessore
• Cassetto cenere estraibile
• Sportello intermedio per agevolare accensione
• Funzione elettronica in accensione per evitare dispersione fumo
in ambiente
• Ventilatore fumi modulante elettronicamente
DOTAZIONI DI SERIE
DISPLAY DIGITALE
8
7
Dimensioni (LxHxP)
650x1320x1320 mm
Peso netto
503 kg
Diametro scarico fumi (Ø)
150 mm
Dimensioni focolare
119 dm
3
Legna lunghezza max
50 cm
Assorbimento elettrico
52 W
Pressione d’esercizio
2,5 bar
6
TECNOLOGIA
• Base caldaia predisposta per movimentazione tramite transpallet
• Regolazione aria primaria e secondaria attraverso delle ispezioni
amovibili poste sui fianchi
• Facile accesso alla camera di combustione per la normale pulizia
• Pulizia manuale dei turbolatori tramite leva
1
2
3
4
5
6
7
Display digitale per una facile gestione e controllo delle
funzioni della caldaia.
Sistema di aspirazione dei gas della combustione che
impedisce la fuoriuscita di fumi durante le operazioni di
ricarica (si attiva agendo sul display prima dell’apertura della
porta).
Profili in acciaio rimovibili per la protezione interna della
caldaia per una garanzia di lunga durata.
Ampio vano di carico per il caricamento di ceppi lunghi fino
a mezzo metro per una combustione di lunga durata.
Sportello dedicato per facilitare e semplificare le operazioni
di accensione e pulizia. La portina di accensione consente
infatti di accedere direttamente alla base del vano di carico.
Cassetto cenere frontale per una facile rimozione delle
ceneri da combustione. Nessuna apertura laterale per la
pulizia quindi minore ingombro per l’installazione.
Camera di combustione in cemento refrattario con sistema
di gassificazione a fiamma inversa ad alta temperatura per
eccellenti valori di combustione che corrispondono ad alti
rendimenti e basse emissioni.
8 Ugello in cemento refrattario.
9 Isolamento termico efficiente dei rivestimenti per perdite
ridotte di calore.
10 Scambiatori di calore a fascio tubiero e turbolatori con
sistema di pulizia manuale azionabile tramite una comoda
leva. Grazie al comodo sistema di pulizia delle superfici dello
scambiatore si garantisce un elevato grado di rendimento
con una conseguente riduzione del consumo di combustibile.
La leva di pulizia può essere montata a destra o a sinistra a
seconda dello spazio e delle preferenze
11 Estrattore fumi a velocità variabile gestito elettronicamente
e con la possibilità di monitoraggio dal display per una
massima sicurezza di funzionamento.
12 Raccordo del gas di scarico con rotazione di 180° per
facilitare le operazioni di installazione.
13 Sportello per la pulizia dei turbolatori.
OPTIONAL
Valvola automatica
scarico termico DSA
Valvola miscelatrice
anticondensa 60°
Codice
7118410
7118404
