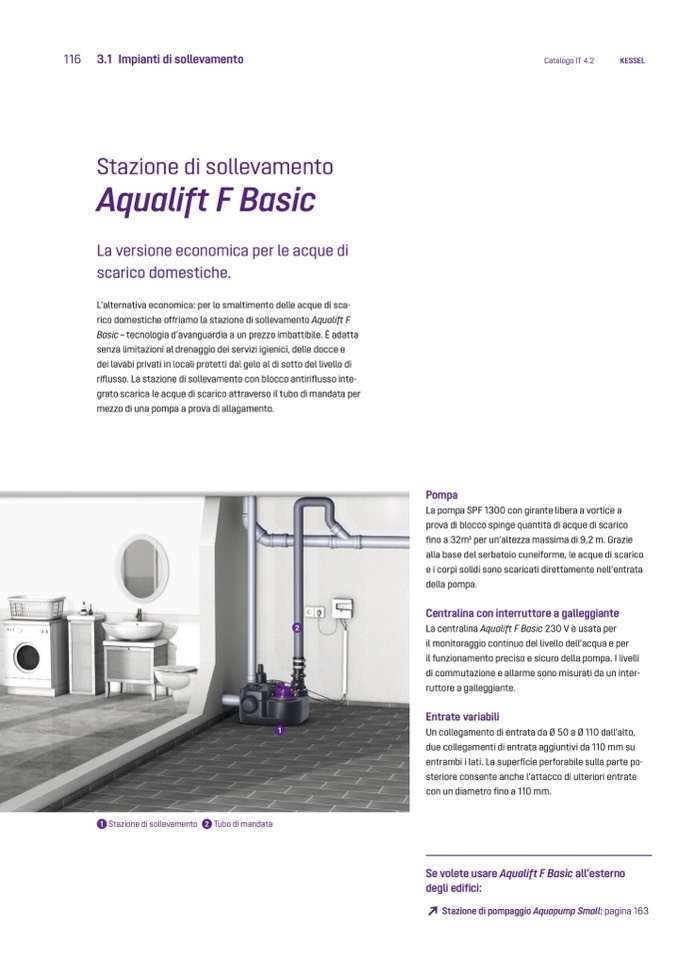

116 3.1 Impianti di sollevamento
Stazione di sollevamento
Aqualift F Basic
La versione economica per le acque di
scarico domestiche.
L’alternativa economica: per lo smaltimento delle acque di sca-
rico domestiche offriamo la stazione di sollevamento Aqualift
F
Basic – tecnologia d’avanguardia a un prezzo imbattibile. È adatta
senza limitazioni al drenaggio dei servizi igienici, delle docce e
dei lavabi privati in locali protetti dal gelo al di sotto del livello di
ri
flusso. La stazione di sollevamento con blocco antiri
flusso inte-
grato scarica le acque di scarico attraverso il tubo di mandata per
mezzo di una pompa a prova di allagamento.
2
1
1 Stazione di sollevament
o
2 Tubo di mandata
Catalogo IT 4.
2
KESSEL
Pomp
a
La pompa SPF 1300 con girante libera a vortice a
prova di blocco spinge quantità di acque di scaric
o
fino a 32m3 per un’altezza massima di 9,2 m. Grazie
alla base del serbatoio cuneiforme, le acque di scaric
o
e i corpi solidi sono scaricati direttamente nell’entrat
a
della pompa.
Centralina con interruttore a galleggiant
e
La centralina Aqualift F Basic 230 V è usata per
il monitoraggio continuo del livello dell’acqua e per
il funzionamento preciso e sicuro della pompa. I livelli
di commutazione e allarme sono misurati da un inter
-
ruttore a galleggiante
.
Entrate variabili
Un collegamento di entrata da Ø 50 a Ø 110 dall’alto,
due collegamenti di entrata aggiuntivi da 110 mm su
entrambi i lati. La superficie perforabile sulla parte po
-
steriore consente anche l’attacco di ulteriori entrate
con un diametro fino a 110 mm.
Se volete usare Aqualift F Basic all’esterno
degli edifici:
↗ Stazione di pompaggio Aquapump Small: pagina 163
