188
Catalogo IT 4.
2
KESSEL

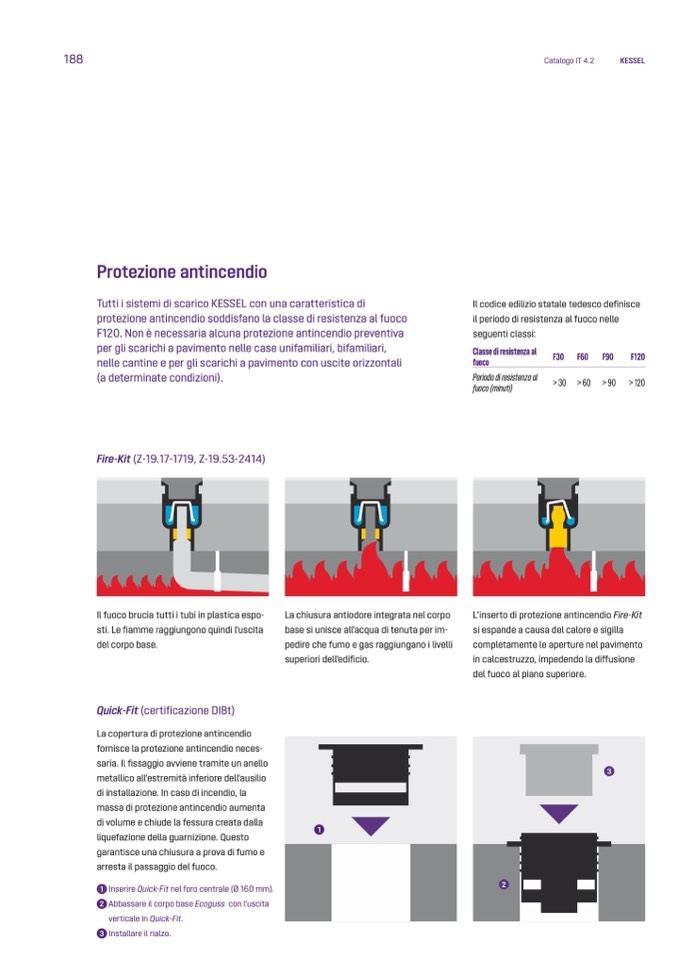

Protezione antincendio
Tutti i sistemi di scarico KESSEL con una caratteristica d
i
protezione antincendio soddisfano la classe di resistenza al fuoc
o
F120. Non è necessaria alcuna protezione antincendio preventiv
a
per gli scarichi a pavimento nelle case unifamiliari, bifamiliari
,
nelle cantine e per gli scarichi a pavimento con uscite orizzontali
(a determinate condizioni).
Il codice edilizio statale tedesco definisce
il periodo di resistenza al fuoco nelle
seguenti classi:
Classe di resistenza al
fuoco
F30 F60 F90 F120
Periodo di resistenza al
fuoco (minuti)
> 30 > 60 > 90 > 12
0
Fire-Kit (Z-19.17-1719, Z-19.53-2414)
Il fuoco brucia tutti i tubi in plastica espo-
sti. Le fiamme raggiungono quindi l'uscita
del corpo base
.
La chiusura antiodore integrata nel corpo
base si unisce all'acqua di tenuta per im-
pedire che fumo e gas raggiungano i livelli
superiori dell'edi
ficio.
L’inserto di protezione antincendio Fire-Kit
si espande a causa del calore e sigilla
completamente le aperture nel paviment
o
in calcestruzzo, impedendo la diffusione
del fuoco al piano superiore.
Quick-Fit (certi
ficazione DIBt)
La copertura di protezione antincendio
fornisce la protezione antincendio neces-
saria. Il fissaggio avviene tramite un anell
o
metallico all'estremità inferiore dell'ausilio
di installazione. In caso di incendio, la
massa di protezione antincendio aumenta
di volume e chiude la fessura creata dalla
liquefazione della guarnizione. Questo
garantisce una chiusura a prova di fumo e
arresta il passaggio del fuoco.
1 Inserire Quick-Fit nel foro centrale (Ø 160 mm)
.
2
Abbassare
il corpo base Ecoguss con l'uscita
verticale in Quick-Fit
.
3 Installare il rialzo.
3
1
2
