1.1 Valvole antiri
fluss
o
28
Catalogo IT 4.
2
KESSEL

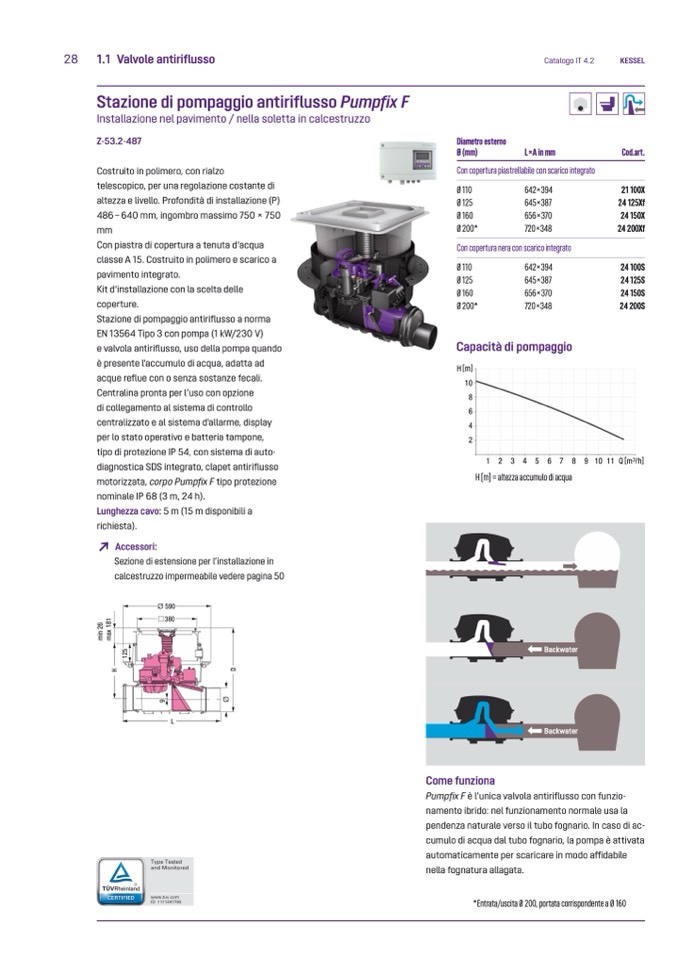

Stazione di pompaggio antiriflusso Pumpfix F
Installazione nel pavimento / nella soletta in calcestruzzo
Z-53.2-487
Diametro estern
o
Ø (mm)
L ×A in mm
Cod.art.
Costruito in polimero, con rialzo
telescopico, per una regolazione costante d
i
altezza e livello. Profondità di installazione (P
)
486 – 640 mm, ingombro massimo 750 × 750
mm
Con piastra di copertura a tenuta d‘acqua
classe A 15. Costruito in polimero e scarico a
pavimento integrato.
Kit d‘installazione con la scelta delle
coperture
.
Stazione di pompaggio antiri
flusso a norma
EN 13564 Tipo 3 con pompa (1 kW/230 V)
e valvola antiriflusso, uso della pompa quando
è presente l'accumulo di acqua, adatta a
d
acque reflue con o senza sostanze fecali.
Centralina pronta per l’uso con opzione
di collegamento al sistema di controllo
centralizzato e al sistema d'allarme, displa
y
per lo stato operativo e batteria tampone,
tipo di protezione IP 54, con sistema di auto
-
diagnostica SDS integrato, clapet antirifluss
o
motorizzata, corpo Pump
fix F tipo protezione
nominale IP 68 (3 m, 24 h).
Lunghezza cavo: 5 m (15 m disponibili a
richiesta).
↗ Accessori:
Sezione di estensione per l’installazione in
calcestruzzo impermeabile vedere pagina 50
Ø 59
0
38
0
Con copertura piastrellabile con scarico integrato
Ø 110
642 × 394
21 100
X
Ø 125
645 × 387
24 125Xf
Ø 160
656 × 370
24 150X
Ø 200*
72
0 × 348
24 200Xf
Con copertura nera con scarico integrat
o
Ø 110
642 × 394
24 100
S
Ø 125
645 × 387
24 125
S
Ø 160
656 × 370
24 150
S
Ø 200*
72
0 × 348
24 200
S
Capacità di pompaggi
o
H [m]
10
8
6
4
2
1
4 5 6
8
9
2 3
7
10 11 Q [m3/h]
H [m] = altezza accumulo di acqua
m
i
n
2
6
m
a
x
1
8
1
1
2
5
Backwater
H
D
9
Ø
L
Backwate
r
Come funziona
Pumpfix F è l’unica valvola antiriflusso con funzio
-
namento ibrido: nel funzionamento normale usa la
pendenza naturale verso il tubo fognario. In caso di ac-
cumulo di acqua dal tubo fognario, la pompa è attivata
automaticamente per scaricare in modo affidabil
e
nella fognatura allagata.
*Entrata/uscita Ø 200, portata corrispondente a Ø 160
