60
Catalogo IT 4.
2
1.2 Pozzetti di ispezione
KESSEL

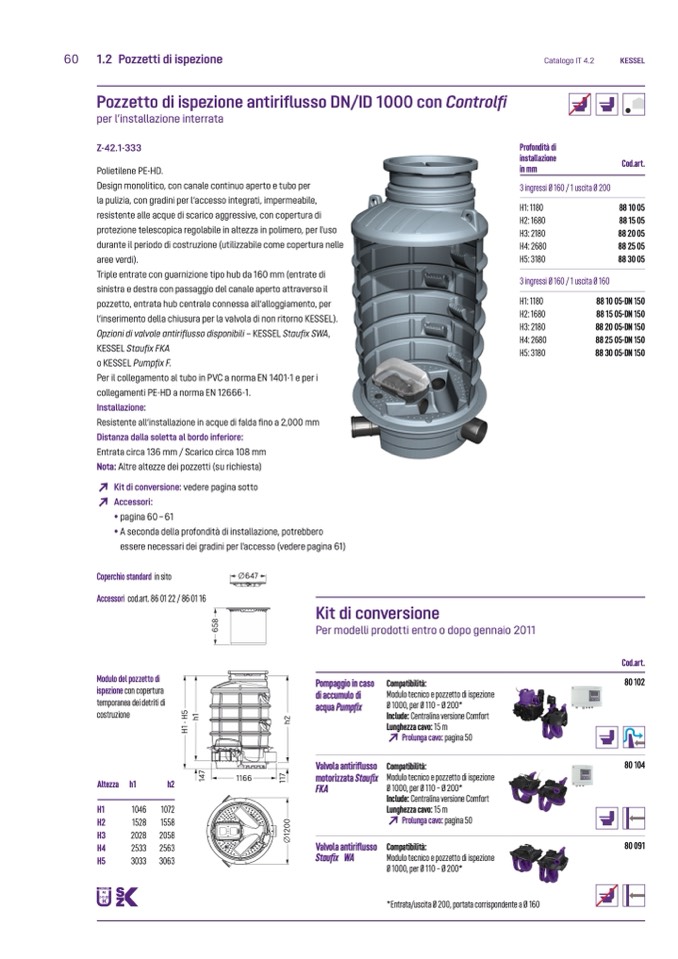

Pozzetto di ispezione antiriflusso DN/ID 1000 con Controlf
i
per l’installazione interrata
Z-42.1-333
Polietilene PE-HD.
Design monolitico, con canale continuo aperto e tubo per
la pulizia, con gradini per l‘accesso integrati, impermeabile,
resistente alle acque di scarico aggressive, con copertura di
protezione telescopica regolabile in altezza in polimero, per l'uso
durante il periodo di costruzione (utilizzabile come copertura nelle
aree verdi).
Triple entrate con guarnizione tipo hub da 160 mm (entrate d
i
sinistra e destra con passaggio del canale aperto attraverso i
l
pozzetto, entrata hub centrale connessa all‘alloggiamento, pe
r
l‘inserimento della chiusura per la valvola di non ritorno KESSEL)
.
Opzioni di valvole antiriflusso disponibili – KESSEL Stau
fix SWA,
KESSEL Staufix FK
A
o KESSEL Pumpfix F
.
Per il collegamento al tubo in PVC a norma EN 1401-1 e per
i
collegamenti PE-HD a norma EN 12666-1.
Installazione
:
Resistente all‘installazione in acque di falda fino a 2,000 m
m
Distanza dalla soletta al bordo inferiore
:
Entrata circa 136 mm / Scarico circa 108 mm
Nota: Altre altezze dei pozzetti (su richiesta
)
↗ Kit di conversione: vedere pagina sott
o
↗ Accessori
:
• pagina 6
0 – 61
•
A
seconda della profondità di installazione, potrebbero
essere necessari dei gradini per l'accesso (vedere pagina 61)
Coperchio standard in sito
Ø 647
Accessori cod.art. 86 01 22 / 86 01 16
3 ingressi Ø 160 / 1 uscita Ø 200
H1: 1180
88 10 0
5
H2: 1680
88 15 0
5
H3: 2180
88 20 0
5
H4: 2680
88 25 0
5
H5: 3180
88 30 0
5
Profondità d
i
installazione
in mm
Cod.art.
88 10 05-DN 15
0
88 15 05-DN 15
0
88 20 05-DN 15
0
88 25 05-DN 15
0
88 30 05-DN 15
0
3 ingressi Ø 160 / 1 uscita Ø 16
0
H1: 1180
H2: 1680
H3: 2180
H4: 2680
H5: 3180
6
5
8
Kit di conversion
e
Per modelli prodotti entro o dopo gennaio 201
1
Cod.art.
Modulo del pozzetto di
ispezione con copertur
a
temporanea dei detriti di
costruzione
Pompaggio in cas
o
di accumulo d
i
acqua Pumpfi
x
H
1
-
H
5
h
1
h
2
Compatibilità:
Modulo tecnico e pozzetto di ispezion
e
Ø 1000, per Ø 110 – Ø 200*
Include: Centralina versione Comfor
t
Lunghezza cavo: 15
m
↗ Prolunga cavo: pagina 5
0
80 102
1
4
7
116
6
1
1
7
Altezza h1
h2
Valvola antiri
flusso
motorizzata Staufi
x
FK
A
Compatibilità
:
Modulo tecnico e pozzetto di ispezion
e
Ø 1000, per Ø 110 – Ø 200
*
Include: Centralina versione Comfor
t
Lunghezza cavo: 15
m
↗ Prolunga cavo: pagina 5
0
80 104
H1
1046
107
2
H2
1528 1558
H3
2028 205
8
H4
2533 2563
H5
3033 3063
333
Ø
1
2
0
0
Valvola antiri
flusso
Staufix WA
Compatibilità
:
Modulo tecnico e pozzetto di ispezion
e
Ø 1000, per Ø 110 – Ø 200
*
*Entrata/uscita Ø 200, portata corrispondente a Ø 16
0
80 091
