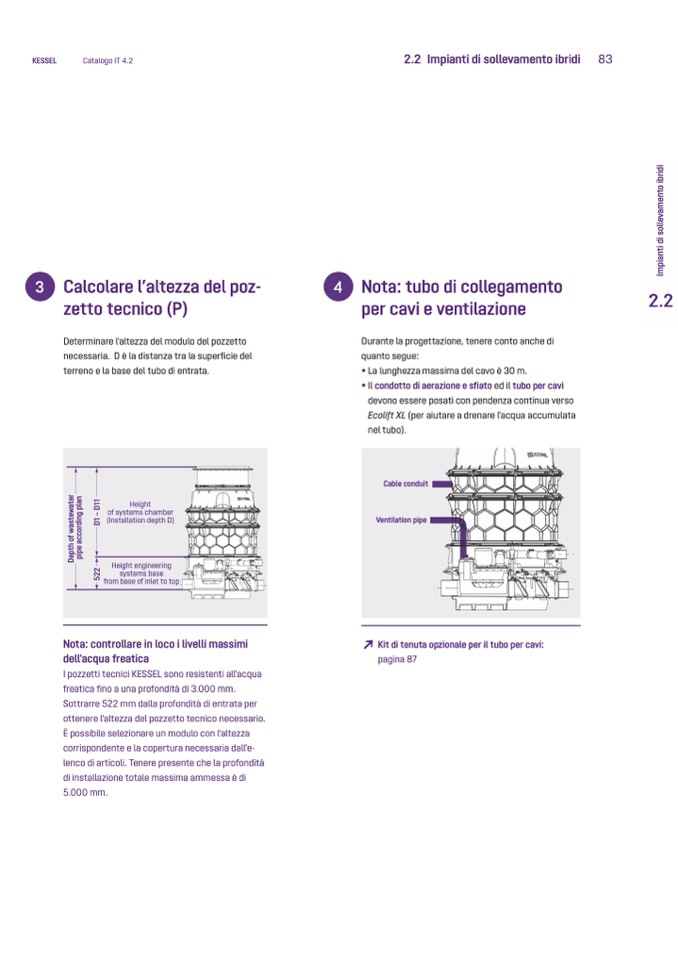

Calcolare l’altezza del poz

-

zetto tecnico (P)

Nota: tubo di collegamento

per cavi e ventilazione

2.2

Determinare l'altezza del modulo del pozzetto

necessaria. D è la distanza tra la superficie del

terreno e la base del tubo di entrata.

Durante la progettazione, tenere conto anche di

quanto segue:

• La lunghezza massima del cavo è 30 m.

•

Il condotto di aerazione e sfiato ed il tubo per cav

i

devono essere posati con pendenza continua vers

o

Ecolift XL (per aiutare a drenare l'acqua accumulat

a

nel tubo)

.

Cable conduit

D

e

p

t

h

o

f

w

a

s

t

e

w

a

t

e

r

p

i

p

e

a

c

c

o

r

d

i

n

g

p

l

a

n

D

1

–

D

1

1

Height

of systems chambe

r

(Installation depth D)

Ventilation pip

e

5

2

2

Height engineering

systems base

from base of inlet to top

Nota: controllare in loco i livelli massimi

dell'acqua freatica

I pozzetti tecnici KESSEL sono resistenti all'acqu

a

freatica

fino a una profondità di 3.000 mm.

Sottrarre 522 mm dalla profondità di entrata pe

r

ottenere l'altezza del pozzetto tecnico necessario

.

È possibile selezionare un modulo con l'altezz

a

corrispondente e la copertura necessaria dall'e-

lenco di articoli. Tenere presente che la profondit

à

di installazione totale massima ammessa è di

5.000 mm.

↗ Kit di tenuta opzionale per il tubo per cavi

:

pagina 87
