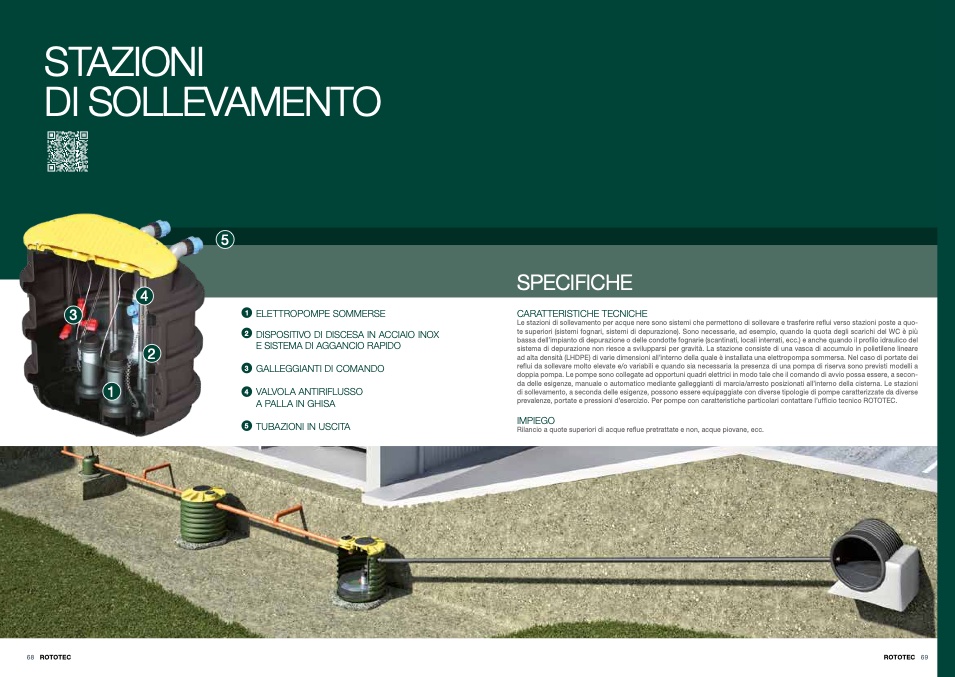

DIVISIONE DEPURAZIONE // STAZIONI DI SOLLEVAMENTO

STAZIONI

DI SOLLEVAMENTO

5

4

3

1

2

ELETTROPOMPE SOMMERS

E

DISPOSITIVO DI DISCESA IN ACCIAIO INO

X

E SISTEMA DI AGGANCIO RAPID

O

2

3

GALLEGGIANTI DI COMANDO

1

4

VALVOLA ANTIRIFLUSSO

A PALLA IN GHIS

A

5

TUBAZIONI IN USCITA

DIVISIONE DEPURAZIONE // STAZIONI DI SOLLEVAMENT

O

SPECIFICHE

CARATTERISTICHE TECNICHE

Le stazioni di sollevamento per acque nere sono sistemi che permettono di sollevare e trasferire reflui verso stazioni poste a quo

-

te superiori (sistemi fognari, sistemi di depurazione). Sono necessarie, ad esempio, quando la quota degli scarichi del WC è più

bassa dell’impianto di depurazione o delle condotte fognarie (scantinati, locali interrati, ecc.) e anche quando il profilo idraulico del

sistema di depurazione non riesce a svilupparsi per gravità. La stazione consiste di una vasca di accumulo in polietilene lineare

ad alta densità (LHDPE) di varie dimensioni all’interno della quale è installata una elettropompa sommersa. Nel caso di portate dei

reflui da sollevare molto elevate e/o variabili e quando sia necessaria la presenza di una pompa di riserva sono previsti modelli a

doppia pompa. Le pompe sono collegate ad opportuni quadri elettrici in modo tale che il comando di avvio possa essere, a secon-

da delle esigenze, manuale o automatico mediante galleggianti di marcia/arresto posizionati all’interno della cisterna. Le stazioni

di sollevamento, a seconda delle esigenze, possono essere equipaggiate con diverse tipologie di pompe caratterizzate da diverse

prevalenze, portate e pressioni d’esercizio. Per pompe con caratteristiche particolari contattare l’ufficio tecnico ROTOTEC

.

IMPIEGO

Rilancio a quote superiori di acque reflue pretrattate e non, acque piovane, ecc.

68 ROTOTEC

ROTOTEC 69
