Installation systems
Systèmes d’installation

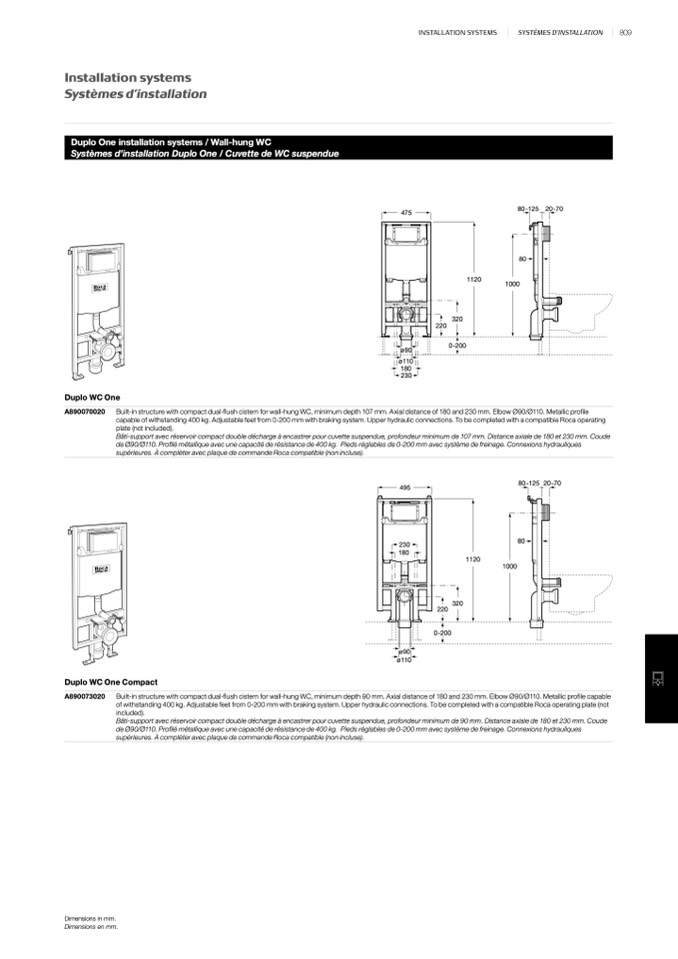

Duplo One installation systems / Wall-hung WC
Systèmes d’installation Duplo One / Cuvette de WC suspendue
Duplo WC One
A890070020
Built-in structure with compact dual-flush cistern for wall-hung WC, minimum depth 107 mm. Axial distance of 180 and 230 mm. Elbow Ø90/Ø110. Metallic profile
capable of withstanding 400 kg. Adjustable feet from 0-200 mm with braking system. Upper hydraulic connections. To be completed with a compatible Roca operating
plate (not included).
Bâti-support avec réservoir compact double décharge à encastrer pour cuvette suspendue, profondeur minimum de 107 mm. Distance axiale de 180 et 230 mm. Coude
de Ø90/Ø110. Profilé métallique avec une capacité de résistance de 400 kg. Pieds réglables de 0-200 mm avec système de freinage. Connexions hydrauliques
supérieures. À complèter avec plaque de commande Roca compatible (non incluse).
Duplo WC One Compact
A890073020
Built-in structure with compact dual-flush cistern for wall-hung WC, minimum depth 90 mm. Axial distance of 180 and 230 mm. Elbow Ø90/Ø110. Metallic profile capable
of withstanding 400 kg. Adjustable feet from 0-200 mm with braking system. Upper hydraulic connections. To be completed with a compatible Roca operating plate (not
included).
Bâti-support avec réservoir compact double décharge à encastrer pour cuvette suspendue, profondeur minimum de 90 mm. Distance axiale de 180 et 230 mm. Coude
de Ø90/Ø110. Profilé métallique avec une capacité de résistance de 400 kg. Pieds réglables de 0-200 mm avec système de freinage. Connexions hydrauliques
supérieures. À complèter avec plaque de commande Roca compatible (non incluse).
Dimensions in mm.
Dimensions en mm.
475
80 -125
80
1000
20 -70
ø90
ø110
180
230
220
320
0 -200
INSTALLATION SYSTEMS
SYSTÈMES D’INSTALLATION
809
495
230
180
220
320
0 -200
ø90
ø110
1120
80-125 20-70
80
1000
1120
