INSTALLATION SYSTEMS

SYSTÈMES D’INSTALLATION

811

476

402

320

ø110

180

230

80 20-70

1000

892 420

2

220

ø90

804

04

135

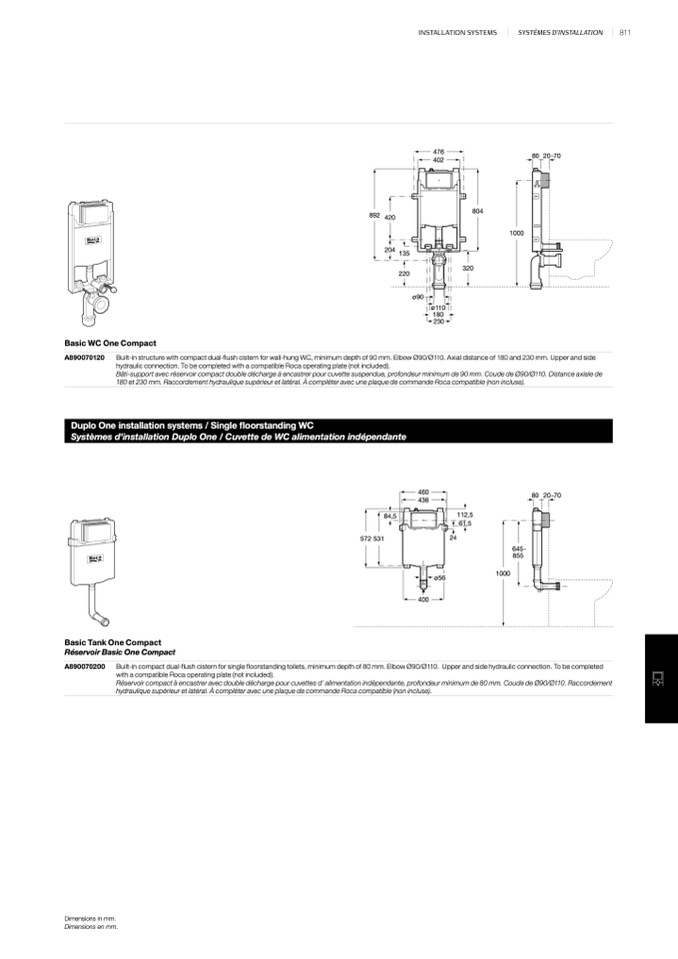

Basic WC One Compact

A890070120

Built-in structure with compact dual-flush cistern for wall-hung WC, minimum depth of 90 mm. Elbow Ø90/Ø110. Axial distance of 180 and 230 mm. Upper and side

hydraulic connection. To be completed with a compatible Roca operating plate (not included).

Bâti-support avec réservoir compact double décharge à encastrer pour cuvette suspendue, profondeur minimum de 90 mm. Coude de Ø90/Ø110. Distance axiale de

180 et 230 mm. Raccordement hydraulique supérieur et latéral. À compléter avec une plaque de commande Roca compatible (non incluse).

Duplo One installation systems / Single floorstanding WC

Systèmes d’installation Duplo One / Cuvette de WC alimentation indépendante

84,5

572 531

460

436

ø56

400

112,5

61,5

80 20 -70

645 -

855

1000

24

Basic Tank One Compact

Réservoir Basic One Compact

A890070200

Built-in compact dual-flush cistern for single floorstanding toilets, minimum depth of 80 mm. Elbow Ø90/Ø110. Upper and side hydraulic connection. To be completed

with a compatible Roca operating plate (not included).

Réservoir compact à encastrer avec double décharge pour cuvettes d' alimentation indépendante, profondeur minimum de 80 mm. Coude de Ø90/Ø110. Raccordement

hydraulique supérieur et latéral. À compléter avec une plaque de commande Roca compatible (non incluse).

Dimensions in mm.

Dimensions en mm.
