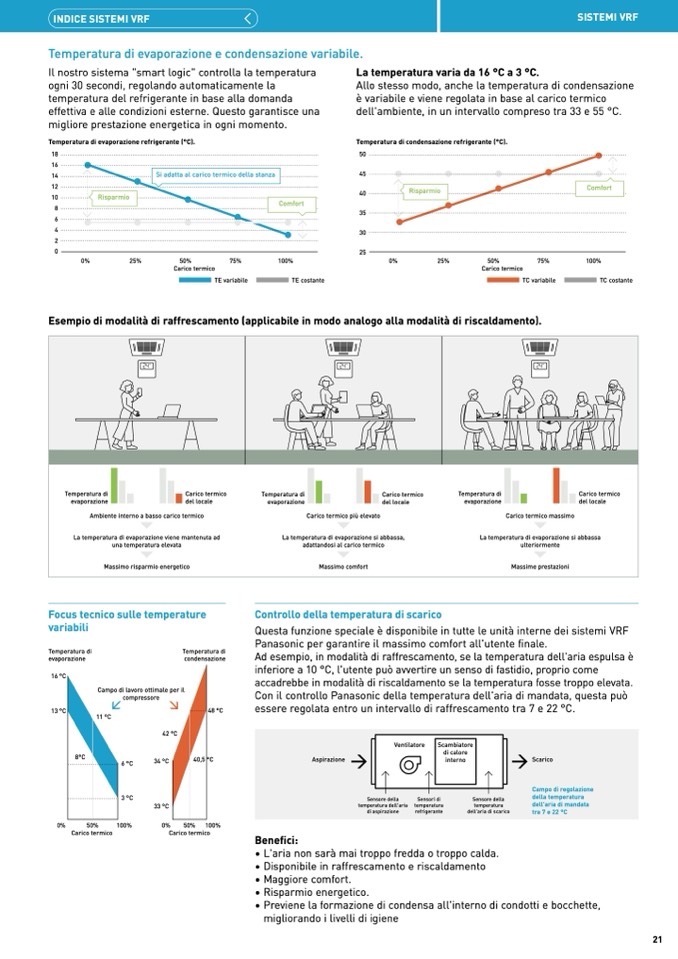

INDICE SISTEMI VRF
SISTEMI VRF
Temperatura di evaporazione e condensazione variabile.
Il nostro sistema "smart logic" controlla la temperatura
ogni 30 secondi, regolando automaticamente la
temperatura del refrigerante in base alla domanda
effettiva e alle condizioni esterne. Questo garantisce una
migliore prestazione energetica in ogni momento.
Temperatura di evaporazione refrigerante (°C).
La temperatura varia da 16 °C a 3 °C.
Allo stesso modo, anche la temperatura di condensazione
è variabile e viene regolata in base al carico termico
dell'ambiente, in un intervallo compreso tra 33 e 55 °C.
18
16
14
12
10
8
6
4
2
0
Si adatta al carico termico della stanza
50
45
40
35
30
25
Temperatura di condensazione refrigerante (°C).
Risparmio
Comfort
100%
TE costante
Risparmio
0%
25%
Comfort
100%
TC costante
0%
25%
50%
Carico termico
75%
50%
75%
Carico termico
TC variabile
TE variabile
Esempio di modalità di raffrescamento (applicabile in modo analogo alla modalità di riscaldamento).
Temperatura di
Carico termico
evaporazione
del locale
Ambiente interno a basso carico termico
La temperatura di evaporazione viene mantenuta ad
una temperatura elevata
Massimo risparmio energetico
Temperatura di
evaporazione
Carico termico
del locale
Temperatura di
Carico termico
evaporazione
del locale
Carico termico massimo
La temperatura di evaporazione si abbassa
ulteriormente
Massime prestazioni
Carico termico più elevato
La temperatura di evaporazione si abbassa,
adattandosi al carico termico
Massimo comfort
Focus tecnico sulle temperature
variabili
Controllo della temperatura di scarico
Temperatura di
evaporazione
Temperatura di
condensazione
Questa funzione speciale è disponibile in tutte le unità interne dei sistemi VRF
Panasonic per garantire il massimo comfort all'utente finale.
Ad esempio, in modalità di raffrescamento, se la temperatura dell'aria espulsa è
inferiore a 10 °C, l'utente può avvertire un senso di fastidio, proprio come
accadrebbe in modalità di riscaldamento se la temperatura fosse troppo elevata.
Con il controllo Panasonic della temperatura dell'aria di mandata, questa può
essere regolata entro un intervallo di raffrescamento tra 7 e 22 °C.
Benefici:
• L'aria non sarà mai troppo fredda o troppo calda.
• Disponibile in raffrescamento e riscaldamento
• Maggiore comfort.
• Risparmio energetico.
• Previene la formazione di condensa all'interno di condotti e bocchette,
migliorando i livelli di igiene
16 °C
13 °C
0%
Campo di lavoro ottimale per il
compressore
8°C
42 °C
34 °C
3 °C
33 °C
11 °C
48 °C
40,5 °C
50%
100%
Carico termico
0%
50% 100%
Carico termico
6 °C
Aspirazione
Scarico
Campo di regolazione
della temperatura
dell'aria di mandata
tra 7 e 22 °C
Sensore della
temperatura dell'aria
di aspirazione
Sensori di
temperatura
refrigerante
Sensore della
temperatura
dell'aria di scarico
Ventilatore
Scambiatore
di calore
interno
21
