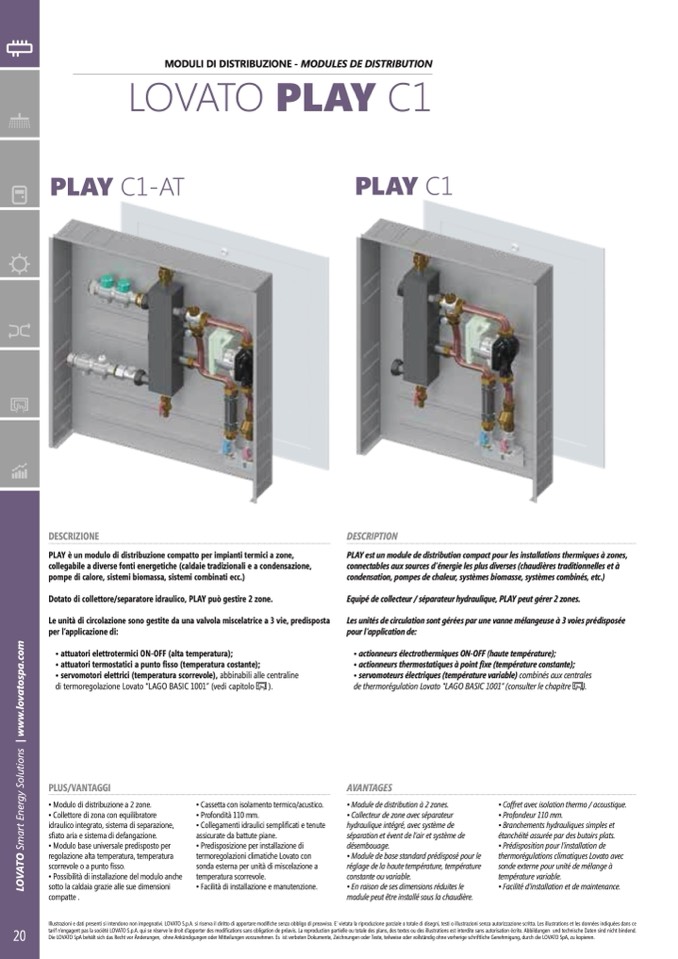

PLAY C1-AT
PLAY C1
DESCRIPTION
PLAY est un module de distribution compact pour les installations thermiques à zones,
connectables aux sources d’énergie les plus diverses (chaudières traditionnelles et à
condensation, pompes de chaleur, systèmes biomasse, systèmes combinés, etc.)
Equipé de collecteur / séparateur hydraulique, PLAY peut gérer 2 zones.
Les unités de circulation sont gérées par une vanne mélangeuse à 3 voies prédisposée
pour l’application de:
• actionneurs électrothermiques ON-OFF (haute température);
• actionneurs thermostatiques à point fixe (température constante);
• servomoteurs électriques (température variable) combinés aux centrales
de thermorégulation Lovato “LAGO BASIC 1001” (consulter le chapitre ).
MODULI DI DISTRIBUZIONE - MODULES DE DISTRIBUTION
LOVATO PLAY C1
DESCRIZIONE
PLAY è un modulo di distribuzione compatto per impianti termici a zone,
collegabile a diverse fonti energetiche (caldaie tradizionali e a condensazione,
pompe di calore, sistemi biomassa, sistemi combinati ecc.)
Dotato di collettore/separatore idraulico, PLAY può gestire 2 zone.
Le unità di circolazione sono gestite da una valvola miscelatrice a 3 vie, predisposta
per l’applicazione di:
• attuatori elettrotermici ON-OFF (alta temperatura);
• attuatori termostatici a punto fisso (temperatura costante);
• servomotori elettrici (temperatura scorrevole), abbinabili alle centraline
di termoregolazione Lovato “LAGO BASIC 1001” (vedi capitolo ).
PLUS/VANTAGGI
• Modulo di distribuzione a 2 zone.
• Collettore di zona con equilibratore
idraulico integrato, sistema di separazione,
sfiato aria e sistema di defangazione.
• Modulo base universale predisposto per
regolazione alta temperatura, temperatura
scorrevole o a punto fisso.
• Possibilità di installazione del modulo anche
sotto la caldaia grazie alle sue dimensioni
compatte .
• Cassetta con isolamento termico/acustico.
�� ��rofondit�� ������ mm.
�� ��ollegamenti idraulici semplificati e tenute
assicurate da battute piane.
• Predisposizione per installazione di
termoregolazioni climatiche Lovato con
sonda esterna per unità di miscelazione a
temperatura scorrevole.
• Facilità di installazione e manutenzione.
AVANTAGES
• Module de distribution à 2 zones.
• Collecteur de zone avec séparateur
hydraulique intégré, avec système de
séparation et évent de l’air et système de
désembouage.
• Module de base standard prédisposé pour le
réglage de la haute température, température
constante ou variable.
• En raison de ses dimensions réduites le
module peut être installé sous la chaudière.
• Coffret avec isolation thermo / acoustique.
• Profondeur 110 mm.
• Branchements hydrauliques simples et
étanchéité assurée par des butoirs plats.
• Prédisposition pour l’installation de
thermorégulations climatiques Lovato avec
sonde externe pour unité de mélange à
température variable.
• Facilité d’installation et de maintenance.
