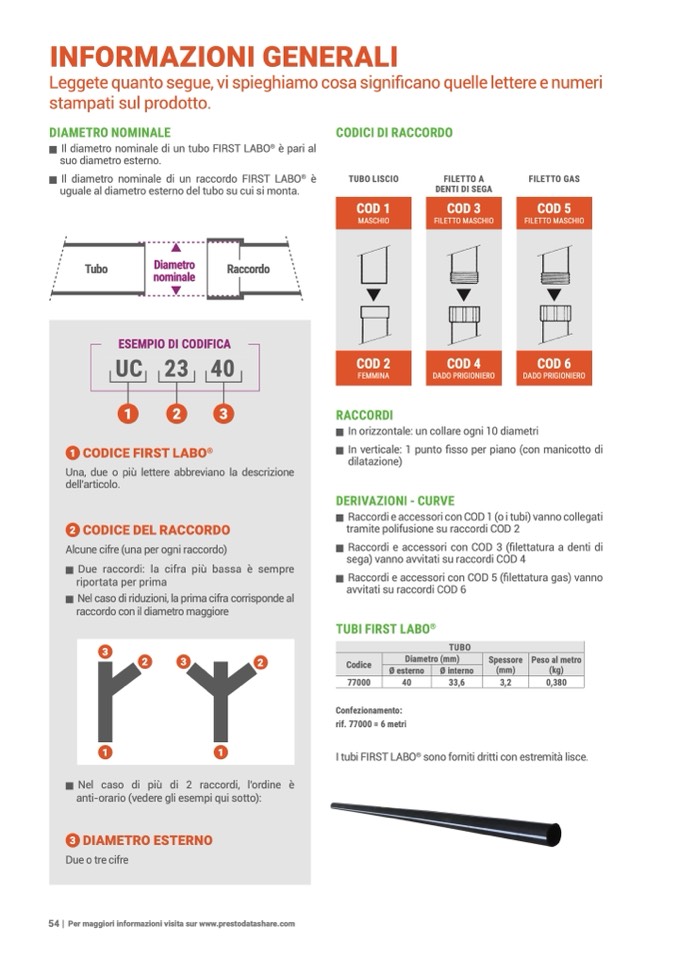

INFORMAZIONI GENERALI

Leggete quanto segue, vi spieghiamo cosa signi

ficano quelle lettere e numer

i

stampati sul prodotto.

DIAMETRO NOMINAL

E

n Il diametro nominale di un tubo FIRST LABO

®

suo diametro esterno.

CODICI DI RACCORDO

è pari al

n Il diametro nominale di un raccordo FIRST LABO

®

uguale al diametro esterno del tubo su cui si monta.

è

TUBO LISCIO

FILETTO A

DENTI DI SEGA

FILETTO GA

S

COD

1

MASCHIO

COD 3

FILETTO MASCHI

O

COD

5

FILETTO MASCHI

O

Tubo

Diametro

nominal

e

Raccordo

t

t

t

ESEMPIO DI CODIFICA

UC 23 40

COD

2

FEMMIN

A

COD 4

DADO PRIGIONIERO

COD

6

DADO PRIGIONIERO

1

2

3

1 CODICE FIRST LABO

®

Una, due o più lettere abbreviano la descrizion

e

dell'articolo

.

2 CODICE DEL RACCORDO

Alcune cifre (una per ogni raccordo

)

n Due raccordi: la cifra più bassa è sempr

e

riportata per prima

n Nel caso di riduzioni, la prima cifra corrisponde al

raccordo con il diametro maggiore

RACCORDI

n In orizzontale: un collare ogni 10 diametri

n

In verticale: 1 punto

fisso per piano (con manicotto d

i

dilatazione

)

DERIVAZIONI - CURVE

n Raccordi e accessori con COD 1 (o i tubi) vanno collegat

i

tramite polifusione su raccordi COD

2

n Raccordi e accessori con COD 3 (filettatura a denti di

sega) vanno avvitati su raccordi COD 4

n Raccordi e accessori con COD 5 (filettatura gas) vann

o

avvitati su raccordi COD

6

TUBI FIRST LABO®

TUBO

3

1

2

3

2

Codice

Diametro (mm)

Spessor

e

Ø esterno

Ø intern

o

(mm

)

Peso al metro

(kg)

77000

40

33,6

3,2

0,38

0

1

Confezionamento

:

rif. 77000 = 6 metr

i

I tubi FIRST LABO® sono forniti dritti con estremità lisce

.

n Nel caso di più di 2 raccordi, l'ordine è

anti-orario (vedere gli esempi qui sotto)

:

3 DIAMETRO ESTERNO

Due o tre cifr

e
