Attacchi

zehnder stratos

Tipo di attacco

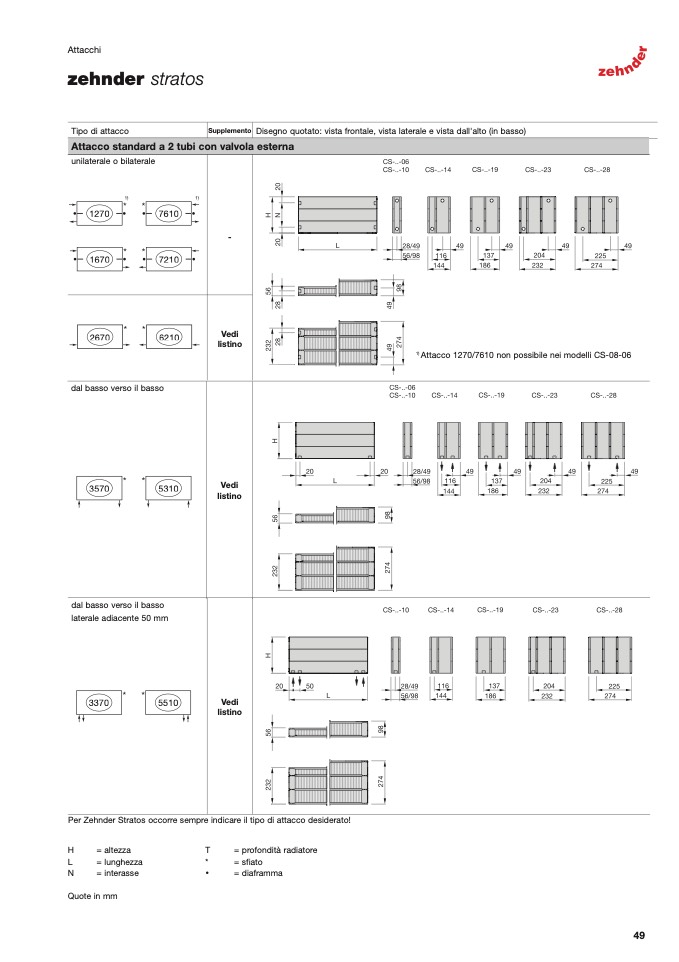

Supplemento Disegno quotato: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco standard a 2 tubi con valvola esterna

unilaterale o bilaterale

1)

1270

1670

2670

1)

dal basso verso il basso

3570

5310

dal basso verso il basso

laterale adiacente 50 mm

3370

5510

Attenzione: Completto v. pag. 184

Vedi

listino

7610

7210

6210

-

Vedi

listino

Vedi

listino

Per Zehnder Stratos occorre sempre indicare il tipo di attacco desiderato!

H

= altezza

L

= lunghezza

N

= interasse

T

= profondità radiatore

*

= sfiato

•

= diaframma

Quote in mm

1)

Attacco 1270/7610 non possibile nei modelli CS-08-06
