Attacchi

zehnder stratos

Tipo di attacco

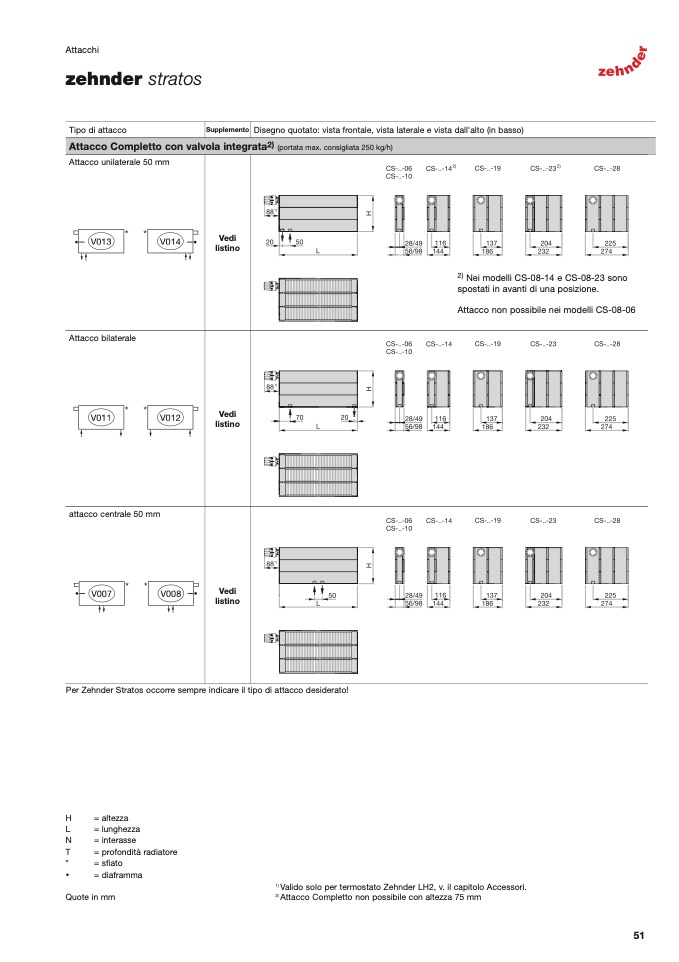

Supplemento Disegno quotato: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco Completto con valvola integrata2) (portata max. consigliata 250 kg/h)

Attacco unilaterale 50 mm

V013

V014

Attacco bilaterale

V011

V012

attacco centrale 50 mm

V007

V008

Vedi

listino

Per Zehnder Stratos occorre sempre indicare il tipo di attacco desiderato!

H

= altezza

L

= lunghezza

N

= interasse

T

= profondità radiatore

*

= sfiato

•

= diaframma

Quote in mm

1)

Valido solo per termostato Zehnder LH2, v. il capitolo Accessori.

2)

Attacco Completto non possibile con altezza 75 mm

Vedi

listino

Vedi

listino

2) Nei modelli CS-08-14 e CS-08-23 sono

spostati in avanti di una posizione.

Attacco non possibile nei modelli CS-08-06

51
