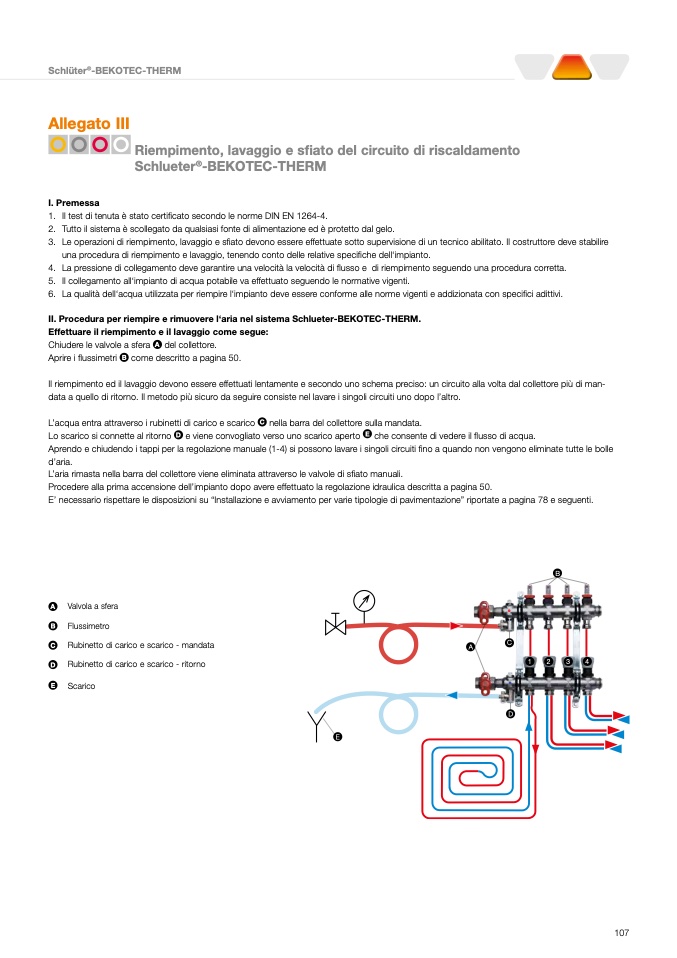

Allegato III

I. Premessa

Riempimento, lavaggio e sfiato del circuito di riscaldamento

Schlueter

®

-BEKOTEC-THERM

1. Il test di tenuta è stato certificato secondo le norme DIN EN 1264-4.

2. Tutto il sistema è scollegato da qualsiasi fonte di alimentazione ed è protetto dal gelo.

3. Le operazioni di riempimento, lavaggio e sfiato devono essere effettuate sotto supervisione di un tecnico abilitato. Il costruttore deve stabilire

una procedura di riempimento e lavaggio, tenendo conto delle relative specifiche dell‘impianto.

4. La pressione di collegamento deve garantire una velocità la velocità di flusso e di riempimento seguendo una procedura corretta.

5. Il collegamento all‘impianto di acqua potabile va effettuato seguendo le normative vigenti.

6. La qualità dell‘acqua utilizzata per riempire l‘impianto deve essere conforme alle norme vigenti e addizionata con specifici adittivi.

II. Procedura per riempire e rimuovere l‘aria nel sistema Schlueter-BEKOTEC-THERM.

Effettuare il riempimento e il lavaggio come segue:

Chiudere le valvole a sfera A del collettore.

Aprire i flussimetri B come descritto a pagina 50.

Il riempimento ed il lavaggio devono essere effettuati lentamente e secondo uno schema preciso: un circuito alla volta dal collettore più di man-

data a quello di ritorno. Il metodo più sicuro da seguire consiste nel lavare i singoli circuiti uno dopo l’altro.

L’acqua entra attraverso i rubinetti di carico e scarico C nella barra del collettore sulla mandata.

Lo scarico si connette al ritorno D e viene convogliato verso uno scarico aperto E che consente di vedere il flusso di acqua.

Aprendo e chiudendo i tappi per la regolazione manuale (1-4) si possono lavare i singoli circuiti fino a quando non vengono eliminate tutte le bolle

d’aria.

L’aria rimasta nella barra del collettore viene eliminata attraverso le valvole di sfiato manuali.

Procedere alla prima accensione dell’impianto dopo avere effettuato la regolazione idraulica descritta a pagina 50.

E’ necessario rispettare le disposizioni su “Installazione e avviamento per varie tipologie di pavimentazione” riportate a pagina 78 e seguenti.

B

C

1

2

3

4

D

A

Valvola a sfera

B

Flussimetro

C

Rubinetto di carico e scarico - mandata

D

Rubinetto di carico e scarico - ritorno

E

Scarico

A

E
