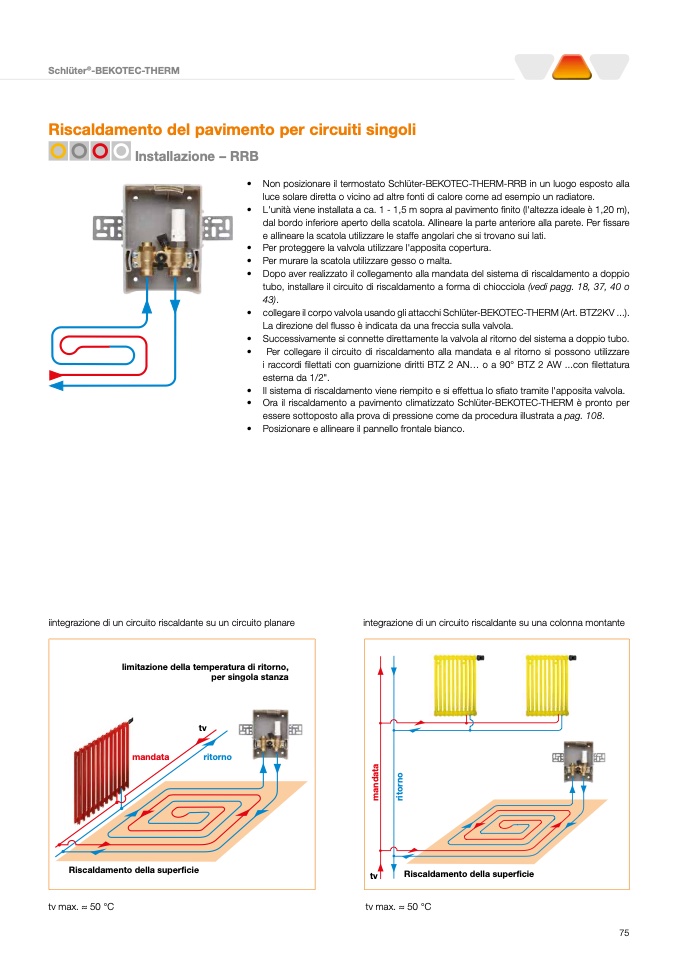

Riscaldamento del pavimento per circuiti singoli

Installazione – RRB

• Non posizionare il termostato Schlüter-BEKOTEC-THERM-RRB in un luogo esposto alla

luce solare diretta o vicino ad altre fonti di calore come ad esempio un radiatore.

• L'unità viene installata a ca. 1 - 1,5 m sopra al pavimento finito (l'altezza ideale è 1,20 m),

dal bordo inferiore aperto della scatola. Allineare la parte anteriore alla parete. Per fissare

e allineare la scatola utilizzare le staffe angolari che si trovano sui lati.

• Per proteggere la valvola utilizzare l'apposita copertura.

• Per murare la scatola utilizzare gesso o malta.

• Dopo aver realizzato il collegamento alla mandata del sistema di riscaldamento a doppio

tubo, installare il circuito di riscaldamento a forma di chiocciola (vedi pagg. 18, 37, 40 o

43).

• collegare il corpo valvola usando gli attacchi Schlüter-BEKOTEC-THERM (Art. BTZ2KV ...).

La direzione del flusso è indicata da una freccia sulla valvola.

• Successivamente si connette direttamente la valvola al ritorno del sistema a doppio tubo.

• Per collegare il circuito di riscaldamento alla mandata e al ritorno si possono utilizzare

i raccordi filettati con guarnizione diritti BTZ 2 AN... o a 90° BTZ 2 AW ...con filettatura

esterna da 1/2".

• Il sistema di riscaldamento viene riempito e si effettua lo sfiato tramite l'apposita valvola.

• Ora il riscaldamento a pavimento climatizzato Schlüter-BEKOTEC-THERM è pronto per

essere sottoposto alla prova di pressione come da procedura illustrata a pag. 108.

• Posizionare e allineare il pannello frontale bianco.

iintegrazione di un circuito riscaldante su un circuito planare

integrazione di un circuito riscaldante su una colonna montante

limitazione della temperatura di ritorno,

per singola stanza

tv

mandata

ritorno

Riscaldamento della superficie

tv

Riscaldamento della superficie

tv max. ≈ 50 °C

tv max. ≈ 50 °C
