Unità
interna
monoblocco
munita
di
ventilatore di immissione dell’aria di
rinnovo, ventilatore di espulsione dell’aria
viziata, sistema filtrante, recuperatore di
calore totale Lossnay, serranda di by-pass,
umidificatore a pellicola permeabile (solo
per versione RDH4), batteria ad espansione
diretta.
Serie RD(H)4
GUF-50RD(H)4
Capacità di raffreddamento 5.57 (Batteria DX: 3.63, Lossnay: 1.94) kW,
Capacità di riscaldamento 6.21 (Batteria DX: 4.17, Lossnay: 2.04) kW, 500
m3/h 220-240V 50Hz monofase
GUF-100RD(H)4
Capacità di raffreddamento 11.44 (Batteria DX: 7.32, Lossnay 4.12) kW,
Capacità di riscaldamento 12.56 (Batteria DX: 8.30, Lossnay: 4.26) kW,
1000 m3/h 220-240V 50Hz monofase
Tecnologia Lossnay
Il recuperatore di calore totale Lossnay è di tipo a piastre con flussi in-
crociati ed è dotato di diaframmi di scambio realizzati in speciale carta
trattata. Le eccezionali proprietà di scambio termico e di permeabilità
all’umidità di questa carta speciale, garantiscono il massimo scambio
di calore sia sensibile che latente tra i due flussi d’aria che attraversano
l’elemento di recupero. Il risultato è la realizzazione di un sistema di ven-
tilazione di caratteristiche decisamente eccezionali che garantiscono in
ambiente caratteristiche di massimo comfort e salubrità e che consente di
realizzare sostanziali risparmi sulle spese di gestione.
Le dimensioni dei fori dei diaframmi, già microscopiche, sono state ul-
teriormente ridotte in modo da diminuire la possibilità di passaggio dei
gas, come l’ammoniaca e l’idrogeno che sono dissolti nell’acqua, dall’aria
viziata in espulsione all’aria di rinnovo immessa nell’ambiente.
Per aumentare l’efficienza dello scambio di calore e di umidità è stato
inoltre implementato il trattamento che subisce la carta utilizzata per la
costruzione dei diaframmi.
Tali migliorie hanno consentito di ottenere una maggiore permeabilità all’u-
midità ed una maggiore impermeabilità ai gas nocivi dando al tutto una
maggiore efficienza di recupero ed un maggior effetto schermante contro
il passaggio di tali gas.
Lossnay recupero energetico
Batteria DX
(riscaldamento & raffreddamento)
196
197

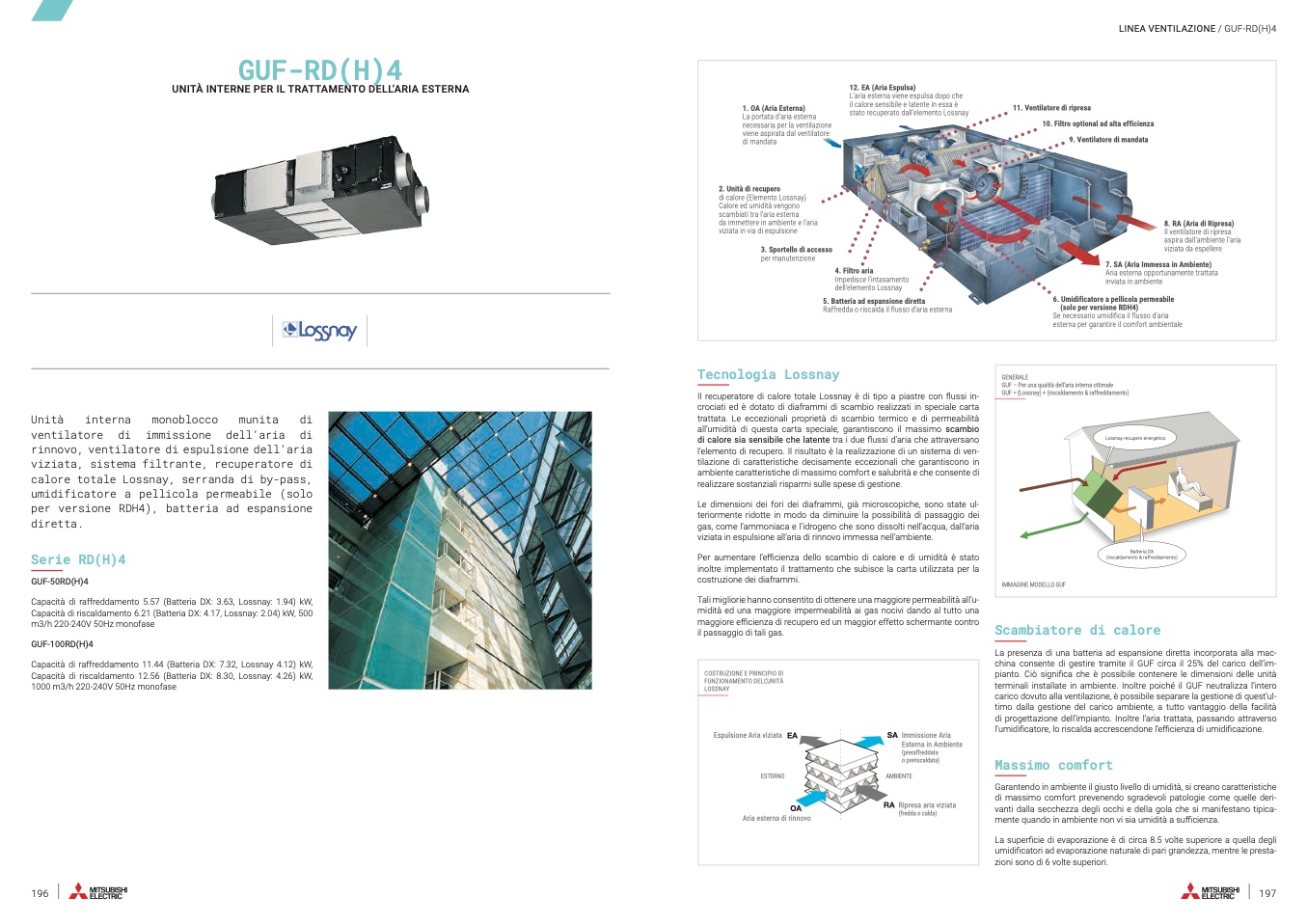

GUF-RD(H)4
UNITÀ INTERNE PER IL TRATTAMENTO DELL’ARIA ESTERNA
12. EA (Aria Espulsa)
L’aria esterna viene espulsa dopo che
il calore sensibile e latente in essa è
stato recuperato dall’elemento Lossnay
1. OA (Aria Esterna)
La portata d’aria esterna
necessaria per la ventilazione
viene aspirata dal ventilatore
di mandata
2. Unità di recupero
di calore (Elemento Lossnay)
Calore ed umidità vengono
scambiati tra l’aria esterna
da immettere in ambiente e l’aria
viziata in via di espulsione
3. Sportello di accesso
11. Ventilatore di ripresa
10. Filtro optional ad alta efficienza
9. Ventilatore di mandata
COSTRUZIONE E PRINCIPIO DI
FUNZIONAMENTO DELL’UNITÀ
LOSSNAY
Espulsione Aria viziata EA
ESTERNO
OA
Aria esterna di rinnovo
SA Immissione Aria
Esterna in Ambiente
(preraffreddata
o preriscaldata)
AMBIENTE
RA Ripresa aria viziata
(fredda o calda)
Scambiatore di calore
La presenza di una batteria ad espansione diretta incorporata alla mac-
china consente di gestire tramite il GUF circa il 25% del carico dell’im-
pianto. Ciò significa che è possibile contenere le dimensioni delle unità
terminali installate in ambiente. Inoltre poiché il GUF neutralizza l’intero
carico dovuto alla ventilazione, è possibile separare la gestione di quest’ul-
timo dalla gestione del carico ambiente, a tutto vantaggio della facilità
di progettazione dell’impianto. Inoltre l’aria trattata, passando attraverso
l’umidificatore, lo riscalda accrescendone l’efficienza di umidificazione.
Massimo comfort
Garantendo in ambiente il giusto livello di umidità, si creano caratteristiche
di massimo comfort prevenendo sgradevoli patologie come quelle deri-
vanti dalla secchezza degli occhi e della gola che si manifestano tipica-
mente quando in ambiente non vi sia umidità a sufficienza.
La superficie di evaporazione è di circa 8.5 volte superiore a quella degli
umidificatori ad evaporazione naturale di pari grandezza, mentre le presta-
zioni sono di 6 volte superiori.
per manutenzione
8. RA (Aria di Ripresa)
Il ventilatore di ripresa
aspira dall’ambiente l’aria
viziata da espellere
4. Filtro aria
Impedisce l’intasamento
dell’elemento Lossnay
5. Batteria ad espansione diretta
Raffredda o riscalda il flusso d’aria esterna
7. SA (Aria Immessa in Ambiente)
Aria esterna opportunamente trattata
inviata in ambiente
6. Umidificatore a pellicola permeabile
(solo per versione RDH4)
Se necessario umidifica il flusso d’aria
esterna per garantire il comfort ambientale
GENERALE
GUF – Per una qualità dell’aria interna ottimale
GUF = (Lossnay) + (riscaldamento & raffreddamento)
IMMAGINE MODELLO GUF
LINEA VENTILAZIONE / GUF-RD(H)4
