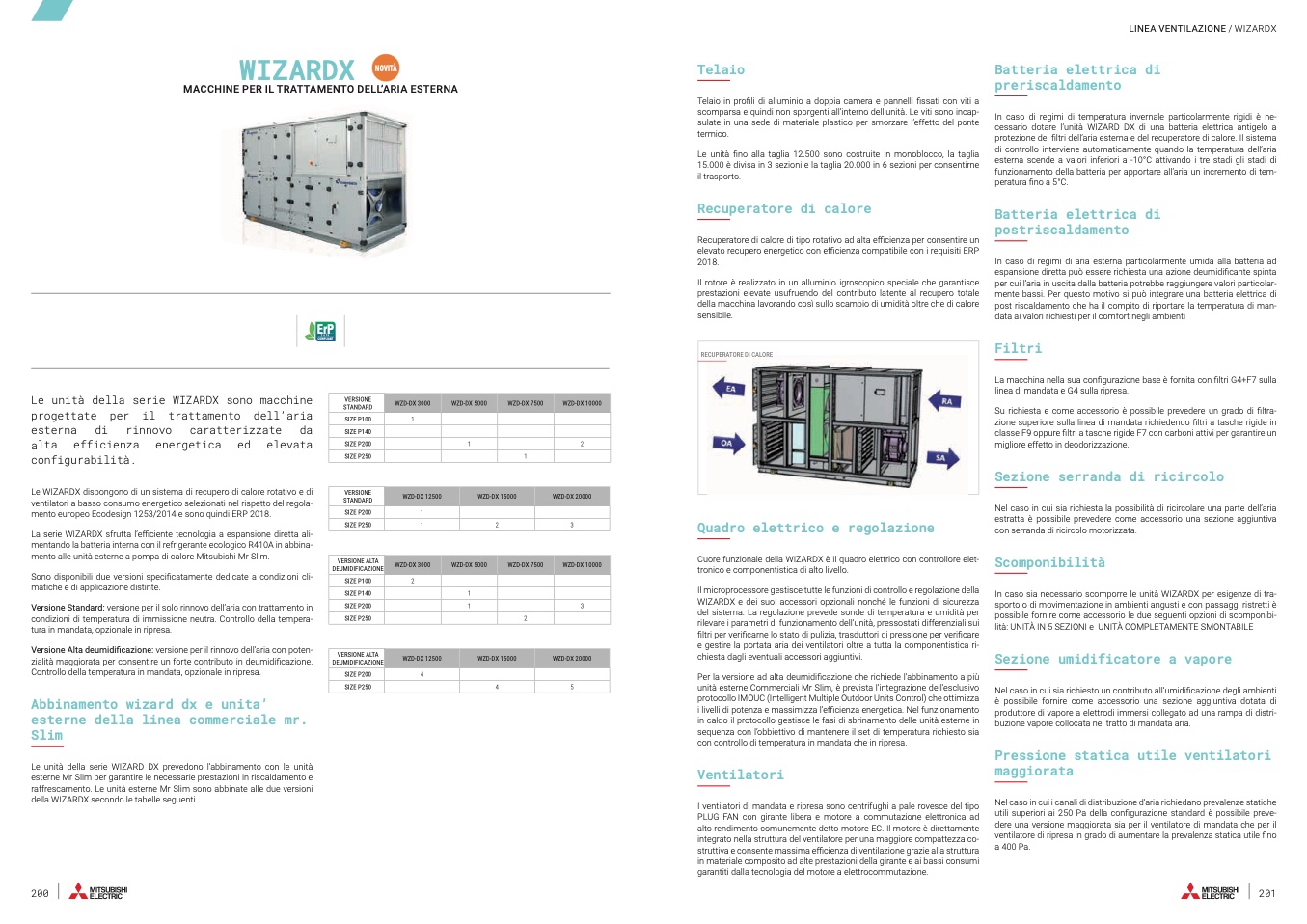

MACCHINE PER IL TRATTAMENTO DELL’ARIA ESTERNA

Le unità della serie WIZARDX sono macchine

progettate per il trattamento dell’aria

esterna di rinnovo caratterizzate da

alta efficienza energetica ed elevata

configurabilità.

Le WIZARDX dispongono di un sistema di recupero di calore rotativo e di

ventilatori a basso consumo energetico selezionati nel rispetto del regola-

mento europeo Ecodesign 1253/2014 e sono quindi ERP 2018.

La serie WIZARDX sfrutta l’efficiente tecnologia a espansione diretta ali-

mentando la batteria interna con il refrigerante ecologico R410A in abbina-

mento alle unità esterne a pompa di calore Mitsubishi Mr Slim.

Sono disponibili due versioni specificatamente dedicate a condizioni cli-

matiche e di applicazione distinte.

Versione Standard: versione per il solo rinnovo dell’aria con trattamento in

condizioni di temperatura di immissione neutra. Controllo della tempera-

tura in mandata, opzionale in ripresa.

Versione Alta deumidificazione: versione per il rinnovo dell’aria con poten-

zialità maggiorata per consentire un forte contributo in deumidi

ficazione.

Controllo della temperatura in mandata, opzionale in ripresa.

Abbinamento wizard dx e unita’

esterne della linea commerciale mr.

Slim

Le unità della serie WIZARD DX prevedono l’abbinamento con le unità

esterne Mr Slim per garantire le necessarie prestazioni in riscaldamento e

raffrescamento. Le unità esterne Mr Slim sono abbinate alle due versioni

della WIZARDX secondo le tabelle seguenti.

Telaio

Telaio in profili di alluminio a doppia camera e pannelli fissati con viti a

scomparsa e quindi non sporgenti all’interno dell’unità. Le viti sono incap-

sulate in una sede di materiale plastico per smorzare l’effetto del ponte

termico.

Le unità fino alla taglia 12.500 sono costruite in monoblocco, la taglia

15.000 è divisa in 3 sezioni e la taglia 20.000 in 6 sezioni per consentirne

il trasporto.

Recuperatore di calore

Recuperatore di calore di tipo rotativo ad alta efficienza per consentire un

elevato recupero energetico con efficienza compatibile con i requisiti ERP

2018.

Il rotore è realizzato in un alluminio igroscopico speciale che garantisce

prestazioni elevate usufruendo del contributo latente al recupero totale

della macchina lavorando così sullo scambio di umidità oltre che di calore

sensibile.

Quadro elettrico e regolazione

LINEA VENTILAZIONE / WIZARDX

Batteria elettrica di

preriscaldamento

In caso di regimi di temperatura invernale particolarmente rigidi è ne-

cessario dotare l’unità WIZARD DX di una batteria elettrica antigelo a

protezione dei filtri dell’aria esterna e del recuperatore di calore. Il sistema

di controllo interviene automaticamente quando la temperatura dell’aria

esterna scende a valori inferiori a -10°C attivando i tre stadi gli stadi di

funzionamento della batteria per apportare all’aria un incremento di tem-

peratura fino a 5°C.

Batteria elettrica di

postriscaldamento

In caso di regimi di aria esterna particolarmente umida alla batteria ad

espansione diretta può essere richiesta una azione deumidificante spinta

per cui l’aria in uscita dalla batteria potrebbe raggiungere valori particolar-

mente bassi. Per questo motivo si può integrare una batteria elettrica di

post riscaldamento che ha il compito di riportare la temperatura di man-

data ai valori richiesti per il comfort negli ambienti

Filtri

La macchina nella sua configurazione base è fornita con filtri G4+F7 sulla

linea di mandata e G4 sulla ripresa.

Su richiesta e come accessorio è possibile prevedere un grado di filtra-

zione superiore sulla linea di mandata richiedendo filtri a tasche rigide in

classe F9 oppure filtri a tasche rigide F7 con carboni attivi per garantire un

migliore effetto in deodorizzazione.

Sezione serranda di ricircolo

Nel caso in cui sia richiesta la possibilità di ricircolare una parte dell’aria

estratta è possibile prevedere come accessorio una sezione aggiuntiva

con serranda di ricircolo motorizzata.

Scomponibilità

In caso sia necessario scomporre le unità WIZARDX per esigenze di tra-

sporto o di movimentazione in ambienti angusti e con passaggi ristretti è

possibile fornire come accessorio le due seguenti opzioni di scomponibi-

lità: UNITÀ IN 5 SEZIONI e UNITÀ COMPLETAMENTE SMONTABILE

Sezione umidificatore a vapore

Nel caso in cui sia richiesto un contributo all’umidificazione degli ambienti

è possibile fornire come accessorio una sezione aggiuntiva dotata di

produttore di vapore a elettrodi immersi collegato ad una rampa di distri-

buzione vapore collocata nel tratto di mandata aria.

Pressione statica utile ventilatori

maggiorata

Nel caso in cui i canali di distribuzione d’aria richiedano prevalenze statiche

utili superiori ai 250 Pa della configurazione standard è possibile preve-

dere una versione maggiorata sia per il ventilatore di mandata che per il

ventilatore di ripresa in grado di aumentare la prevalenza statica utile fino

a 400 Pa.

NOVITÀ

ErP

2 0 18

COMPLIANT

RECUPERATORE DI CALORE

VERSIONE

STANDARD

WZD-DX 3000 WZD-DX 5000 WZD-DX 7500

WZD-DX 10000

SIZE P100

SIZE P140

SIZE P200

1 2

SIZE P250 1

VERSIONE

STANDARD

WZD-DX 12500

WZD-DX 15000 WZD-DX 20000

SIZE P200 1

SIZE P250 1

Cuore funzionale della WIZARDX è il quadro elettrico con controllore elet-

tronico e componentistica di alto livello.

Il microprocessore gestisce tutte le funzioni di controllo e regolazione della

WIZARDX e dei suoi accessori opzionali nonché le funzioni di sicurezza

del sistema. La regolazione prevede sonde di temperatura e umidità per

rilevare i parametri di funzionamento dell’unità, pressostati differenziali sui

filtri per verificarne lo stato di pulizia, trasduttori di pressione per verificare

e gestire la portata aria dei ventilatori oltre a tutta la componentistica ri-

chiesta dagli eventuali accessori aggiuntivi.

Per la versione ad alta deumidificazione che richiede l'abbinamento a più

unità esterne Commerciali Mr Slim, è prevista l’integrazione dell’esclusivo

protocollo IMOUC (Intelligent Multiple Outdoor Units Control) che ottimizza

i livelli di potenza e massimizza l’efficienza energetica. Nel funzionamento

in caldo il protocollo gestisce le fasi di sbrinamento delle unità esterne in

sequenza con l’obbiettivo di mantenere il set di temperatura richiesto sia

con controllo di temperatura in mandata che in ripresa.

Ventilatori

I ventilatori di mandata e ripresa sono centrifughi a pale rovesce del tipo

PLUG FAN con girante libera e motore a commutazione elettronica ad

alto rendimento comunemente detto motore EC. Il motore è direttamente

integrato nella struttura del ventilatore per una maggiore compattezza co-

struttiva e consente massima efficienza di ventilazione grazie alla struttura

in materiale composito ad alte prestazioni della girante e ai bassi consumi

garantiti dalla tecnologia del motore a elettrocommutazione.

VERSIONE ALTA

DEUMIDIFICAZIONE
