SISTEMI DI CONTROLLO / COMANDI REMOTI
SISTEMI DI CONTROLLO / COMANDI REMOTI
Sensore di temperatura e umidità
Con il sensore di temperatura e umidità incorporato è possibile aumentare
la sensazione di comfort percepita.
Infatti, è possibile modificare la temperatura rilevata con un grado di accu-
ratezza di 0.5°C, per aumentare maggiormente la sensazione di controllo
da parte dell’utilizzatore. Con il sensore di umidità relativa e la possibilità
di interbloccare al comando remoto un controllo programmabile AHC, è
possibile gestire l’umidità tramite apparecchi esterni connessi al sistema
tramite AHC.
Indicatore di stato a LED
L’indicatore di stato a LED segnala lo stato delle funzioni attive sul co-
mando remoto. Ciò avviene mediante l’associazione di ogni colore con
uno stato/funzione.
Es: Rosso=Riscaldamento, Blu= Raffreddamento...
È possibile spegnere definitivamente o temporaneamente l’illuminazione
a led.

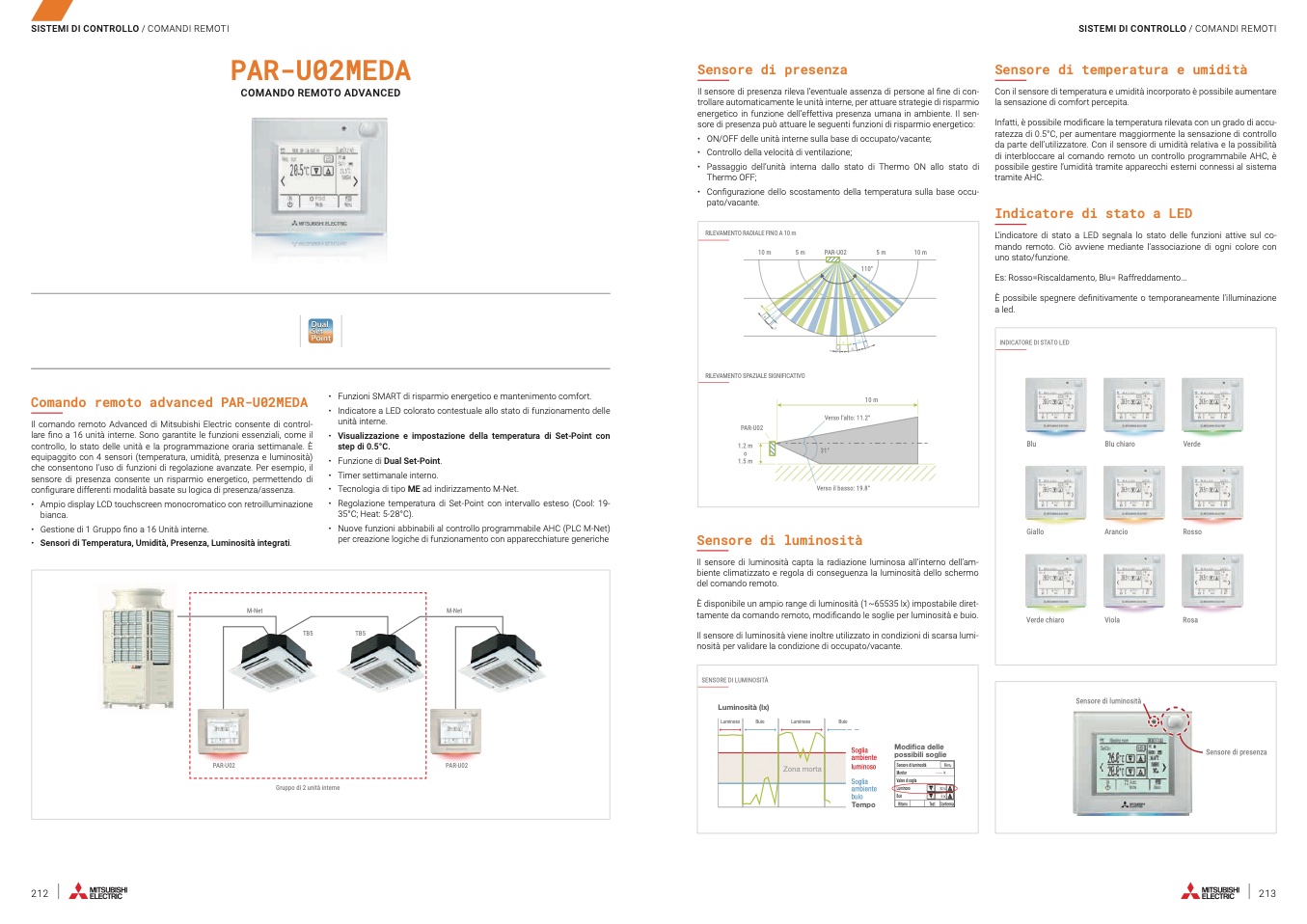

PAR-U02MEDA
COMANDO REMOTO ADVANCED
Sensore di presenza
Il sensore di presenza rileva l’eventuale assenza di persone al fine di con-
trollare automaticamente le unità interne, per attuare strategie di risparmio
energetico in funzione dell’effettiva presenza umana in ambiente. Il sen-
sore di presenza può attuare le seguenti funzioni di risparmio energetico:
• ON/OFF delle unità interne sulla base di occupato/vacante;
• Controllo della velocità di ventilazione;
• Passaggio dell’unità interna dallo stato di Thermo ON allo stato di
Thermo OFF;
• Configurazione dello scostamento della temperatura sulla base occu-
pato/vacante.
RILEVAMENTO RADIALE FINO A 10 m
10 m
5 m
PAR-U02
5 m
10 m
110°
RILEVAMENTO SPAZIALE SIGNIFICATIVO
PAR-U02
1.2 m
o
1.5 m
10 m
Verso l’alto: 11.2°
31°
Verso il basso: 19.8°
Dual
Set
Point
INDICATORE DI STATO LED
Blu
Giallo
Verde chiaro
Blu chiaro
Arancio
Viola
Verde
Rosso
Rosa
Comando remoto advanced PAR-U02MEDA
Il comando remoto Advanced di Mitsubishi Electric consente di control-
lare fino a 16 unità interne. Sono garantite le funzioni essenziali, come il
controllo, lo stato delle unità e la programmazione oraria settimanale. È
equipaggito con 4 sensori (temperatura, umidità, presenza e luminosità)
che consentono l’uso di funzioni di regolazione avanzate. Per esempio, il
sensore di presenza consente un risparmio energetico, permettendo di
configurare differenti modalità basate su logica di presenza/assenza.
• Ampio display LCD touchscreen monocromatico con retroilluminazione
bianca.
• Gestione di 1 Gruppo fino a 16 Unità interne.
• Sensori di Temperatura, Umidità, Presenza, Luminosità integrati.
•
•
•
•
•
•
•
•
Funzioni SMART di risparmio energetico e mantenimento comfort.
Indicatore a LED colorato contestuale allo stato di funzionamento delle
unità interne.
Visualizzazione e impostazione della temperatura di Set-Point con
step di 0.5°C.
Funzione di Dual Set-Point.
Timer settimanale interno.
Tecnologia di tipo ME ad indirizzamento M-Net.
Regolazione temperatura di Set-Point con intervallo esteso (Cool: 19-
35°C; Heat: 5-28°C).
Nuove funzioni abbinabili al controllo programmabile AHC (PLC M-Net)
per creazione logiche di funzionamento con apparecchiature generiche
Sensore di luminosità
Il sensore di luminosità capta la radiazione luminosa all’interno dell’am-
biente climatizzato e regola di conseguenza la luminosità dello schermo
del comando remoto.
È disponibile un ampio range di luminosità (1~65535 lx) impostabile diret-
tamente da comando remoto, modificando le soglie per luminosità e buio.
Il sensore di luminosità viene inoltre utilizzato in condizioni di scarsa lumi-
nosità per validare la condizione di occupato/vacante.
M-Net
M-Net
TB5
TB5
PAR-U02
Gruppo di 2 unità interne
PAR-U02
SENSORE DI LUMINOSITÀ
Luminosità (lx)
Luminoso
Buio
Luminoso
Buio
Sensore di luminosità
Soglia
ambiente
luminoso
Soglia
ambiente
buio
Tempo
Modifica delle
possibili soglie
Sensore di presenza
Zona morta
Sensore di luminosità
Menu
Monitor
------ lx
Valore di soglia
Luminoso
Buio
Ritorno
Test Conferma
30 lx
5 lx
