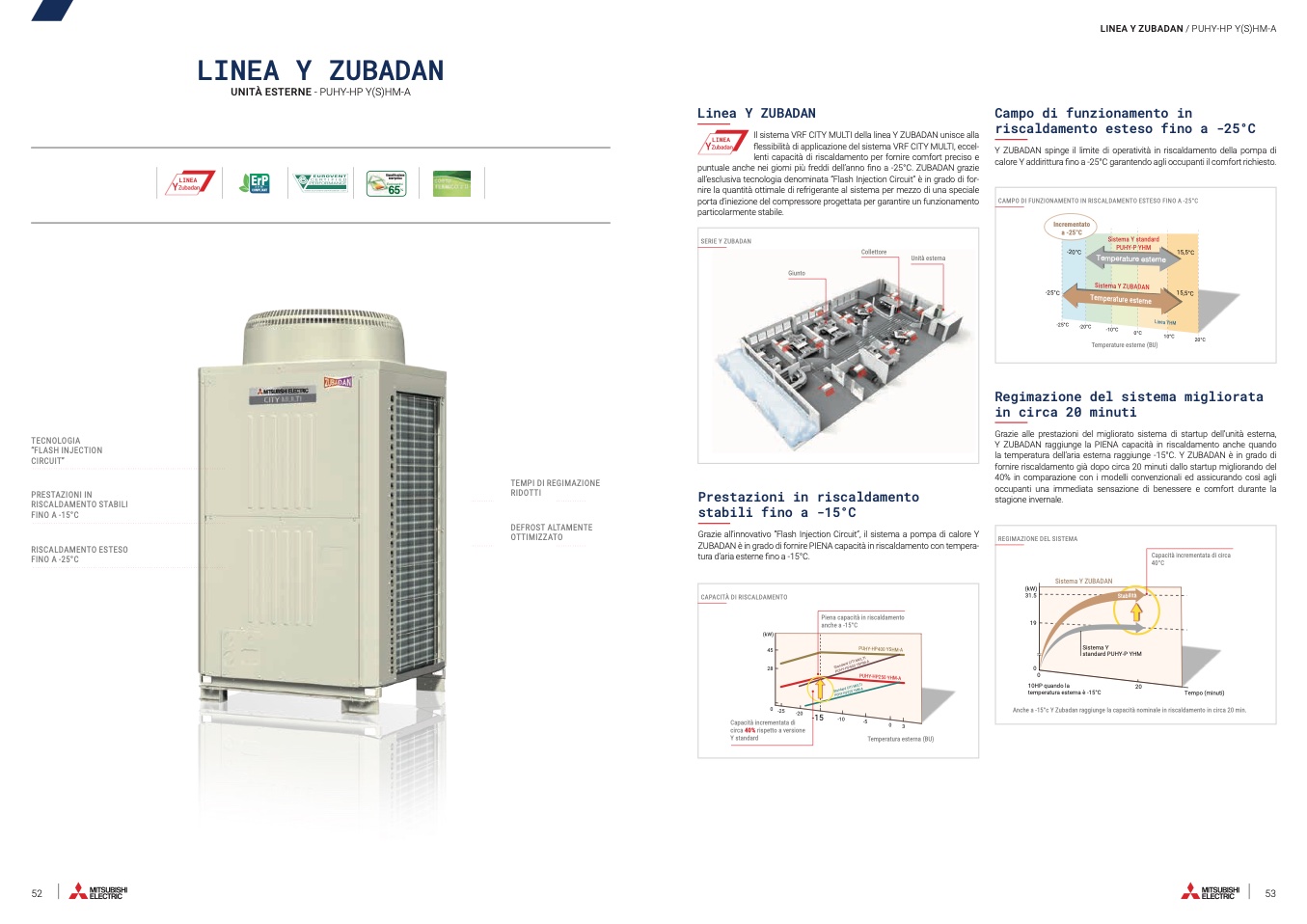

LINEA Y ZUBADAN

UNITÀ ESTERNE - PUHY-HP Y(S)HM-A

LINEA Y ZUBADAN / PUHY-HP Y(S)HM-A

ErP

2 0 18

COMPLIANT

65

Linea Y ZUBADAN

Il sistema VRF CITY MULTI della linea Y ZUBADAN unisce alla

flessibilità di applicazione del sistema VRF CITY MULTI, eccel-

lenti capacità di riscaldamento per fornire comfort preciso e

puntuale anche nei giorni più freddi dell’anno fino a -25°C. ZUBADAN grazie

all’esclusiva tecnologia denominata “Flash Injection Circuit” è in grado di for-

nire la quantità ottimale di refrigerante al sistema per mezzo di una speciale

porta d’iniezione del compressore progettata per garantire un funzionamento

particolarmente stabile.

Prestazioni in riscaldamento

stabili fino a -15°C

Grazie all’innovativo “Flash Injection Circuit”, il sistema a pompa di calore Y

ZUBADAN è in grado di fornire PIENA capacità in riscaldamento con tempera-

tura d’aria esterne fino a -15°C.

Campo di funzionamento in

riscaldamento esteso fino a -25°C

Y ZUBADAN spinge il limite di operatività in riscaldamento della pompa di

calore Y addirittura fino a -25°C garantendo agli occupanti il comfort richiesto.

Regimazione del sistema migliorata

in circa 20 minuti

Grazie alle prestazioni del migliorato sistema di startup dell’unità esterna,

Y ZUBADAN raggiunge la PIENA capacità in riscaldamento anche quando

la temperatura dell’aria esterna raggiunge -15°C. Y ZUBADAN è in grado di

fornire riscaldamento già dopo circa 20 minuti dallo startup migliorando del

40% in comparazione con i modelli convenzionali ed assicurando così agli

occupanti una immediata sensazione di benessere e comfort durante la

stagione invernale.

Ecoincentivi

CAMPO DI FUNZIONAMENTO IN RISCALDAMENTO ESTESO FINO A -25°C

Incrementato

a -25°C

-25°C

-20°C

Sistema Y standard

PUHY-P YHM

-10°C

0°C

10°C

Temperature esterne (BU)

Temperature Esterne (BU)

20°C

%

SERIE Y ZUBADAN

Collettore

Unità esterna

Giunto

TECNOLOGIA

“FLASH INJECTION

CIRCUIT”

PRESTAZIONI IN

RISCALDAMENTO STABILI

FINO A -15°C

RISCALDAMENTO ESTESO

FINO A -25°C

TEMPI DI REGIMAZIONE

RIDOTTI

DEFROST ALTAMENTE

OTTIMIZZATO

REGIMAZIONE DEL SISTEMA

(kW)

31.5

19

0

0

Sistema Y ZUBADAN

Capacità incrementata di circa

40°C

Tempo (minuti)

Sistema Y

standard PUHY-P YHM

10HP quando la

20

temperatura esterna è -15°C

Anche a -15°c Y Zubadan raggiunge la capacità nominale in riscaldamento in circa 20 min.

CAPACITÀ DI RISCALDAMENTO

(kW)

45

28

0 -25

-20

-15

-10

Capacità incrementata di

circa 40% rispetto a versione

Y standard

Piena capacità in riscaldamento

anche a -15°C

-5

0

3

Temperatura esterna (BU)

52

53

Temperature esterne

-25°C

Linea YHM

Stabilità

PUHY-HP400 YSHM-A

Sistema Y ZUBADAN

15,5°C

S

t

a

n

d

a

r

d

C

I

T

I

M

U

L

T

I

P

U

H

Y

-

H

P

4

0

0

Y

S

H

M

-

A

PUHY-HP250 YHM-A

-20°C

Temperature esterne

15,5°C

Standard CITI MULTI

PUHY-HP250 YHM-A
