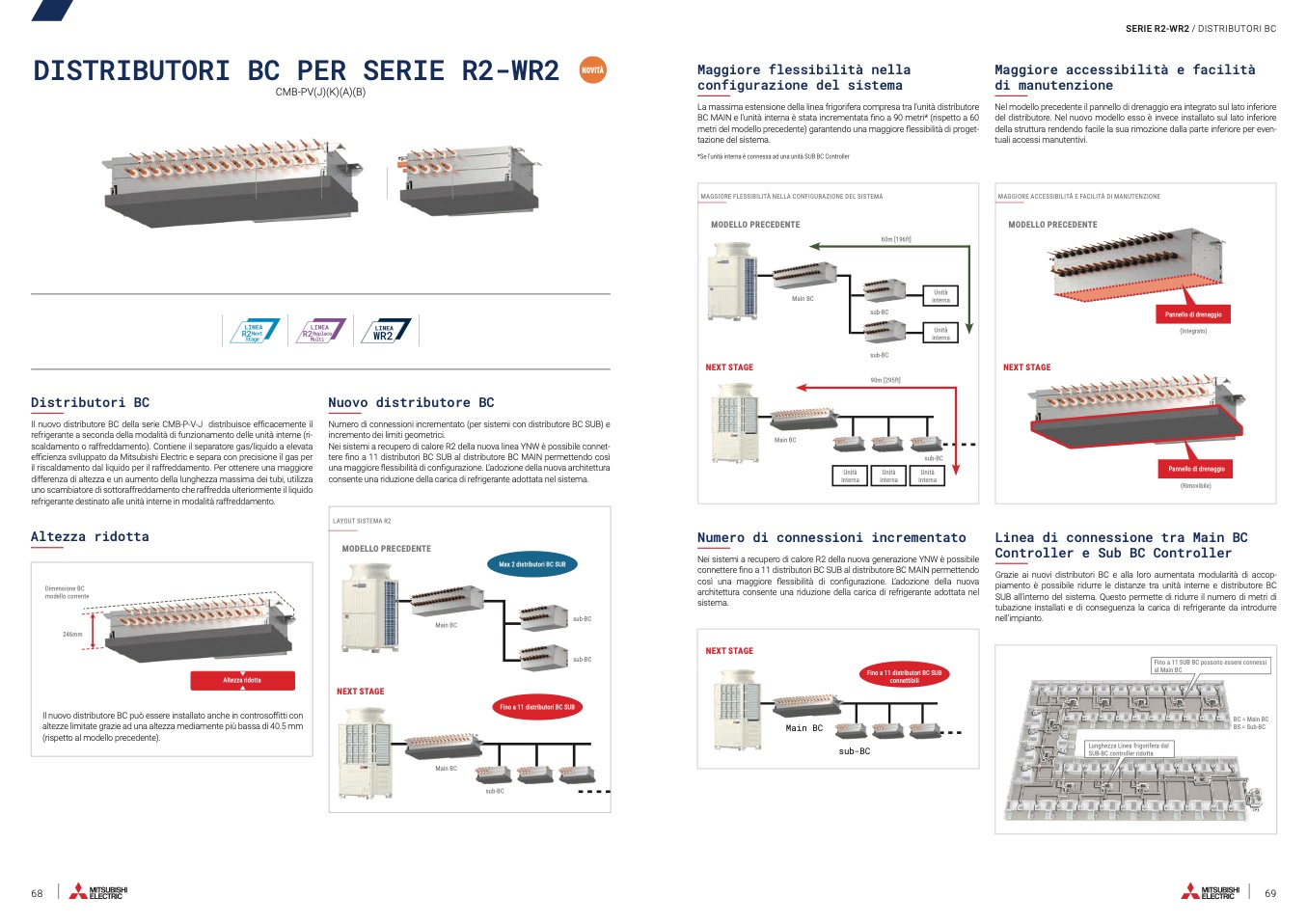

DISTRIBUTORI BC PER SERIE R2-WR2

NOVITÀ

Maggiore flessibilità nella

configurazione del sistema

La massima estensione della linea frigorifera compresa tra l’unità distributore

BC MAIN e l’unità interna è stata incrementata fino a 90 metri* (rispetto a 60

metri del modello precedente) garantendo una maggiore flessibilità di proget-

tazione del sistema.

*Se l’unità interna è connessa ad una unità SUB BC Controller

Numero di connessioni incrementato

Nei sistemi a recupero di calore R2 della nuova generazione YNW è possibile

connettere fino a 11 distributori BC SUB al distributore BC MAIN permettendo

così una maggiore flessibilità di configurazione. L’adozione della nuova

architettura consente una riduzione della carica di refrigerante adottata nel

sistema.

SERIE R2-WR2 / DISTRIBUTORI BC

Maggiore accessibilità e facilità

di manutenzione

Nel modello precedente il pannello di drenaggio era integrato sul lato inferiore

del distributore. Nel nuovo modello esso è invece installato sul lato inferiore

della struttura rendendo facile la sua rimozione dalla parte inferiore per even-

tuali accessi manutentivi.

Linea di connessione tra Main BC

Controller e Sub BC Controller

Grazie ai nuovi distributori BC e alla loro aumentata modularità di accop-

piamento è possibile ridurre le distanze tra unità interne e distributore BC

SUB all’interno del sistema. Questo permette di ridurre il numero di metri di

tubazione installati e di conseguenza la carica di refrigerante da introdurre

nell’impianto.

CMB-PV(J)(K)(A)(B)

MAGGIORE FLESSIBILITÀ NELLA CONFIGURAZIONE DEL SISTEMA

MODELLO PRECEDENTE

Unità

interna

NEXT STAGE

Main BC

Main BC

60m [196ft]

sub-BC

sub-BC

90m [295ft]

Unità

interna

sub-BC

Unità

interna

Unità

interna

Unità

interna

MAGGIORE ACCESSIBILITÀ E FACILITÀ DI MANUTENZIONE

MODELLO PRECEDENTE

NEXT STAGE

Pannello di drenaggio

(Integrato)

Pannello di drenaggio

(Rimovibile)

Distributori BC

Il nuovo distributore BC della serie CMB-P-V-J distribuisce efficacemente il

refrigerante a seconda della modalità di funzionamento delle unità interne (ri-

scaldamento o raffreddamento). Contiene il separatore gas/liquido a elevata

efficienza sviluppato da Mitsubishi Electric e separa con precisione il gas per

il riscaldamento dal liquido per il raffreddamento. Per ottenere una maggiore

differenza di altezza e un aumento della lunghezza massima dei tubi, utilizza

uno scambiatore di sottoraffreddamento che raffredda ulteriormente il liquido

refrigerante destinato alle unità interne in modalità raffreddamento.

Altezza ridotta

Nuovo distributore BC

Numero di connessioni incrementato (per sistemi con distributore BC SUB) e

incremento dei limiti geometrici.

Nei sistemi a recupero di calore R2 della nuova linea YNW è possibile connet-

tere fino a 11 distributori BC SUB al distributore BC MAIN permettendo così

una maggiore flessibilità di configurazione. L’adozione della nuova architettura

consente una riduzione della carica di refrigerante adottata nel sistema.

LAYOUT SISTEMA R2

MODELLO PRECEDENTE

NEXT STAGE

Main BC

Max 2 distributori BC SUB

sub-BC

sub-BC

Fino a 11 distributori BC SUB

Main BC

sub-BC

Dimensione BC

modello corrente

246mm

Il nuovo distributore BC può essere installato anche in controsoffitti con

altezze limitate grazie ad una altezza mediamente più bassa di 40.5 mm

(rispetto al modello precedente).

Altezza ridotta

NEXT STAGE

Fino a 11 SUB BC possono essere connessi

al Main BC

BC = Main BC

BS = Sub-BC

Lunghezza Linea frigorifera dal

SUB-BC controller ridotta

Fino a 11 distributori BC SUB

connettibili

Main BC

sub-BC
