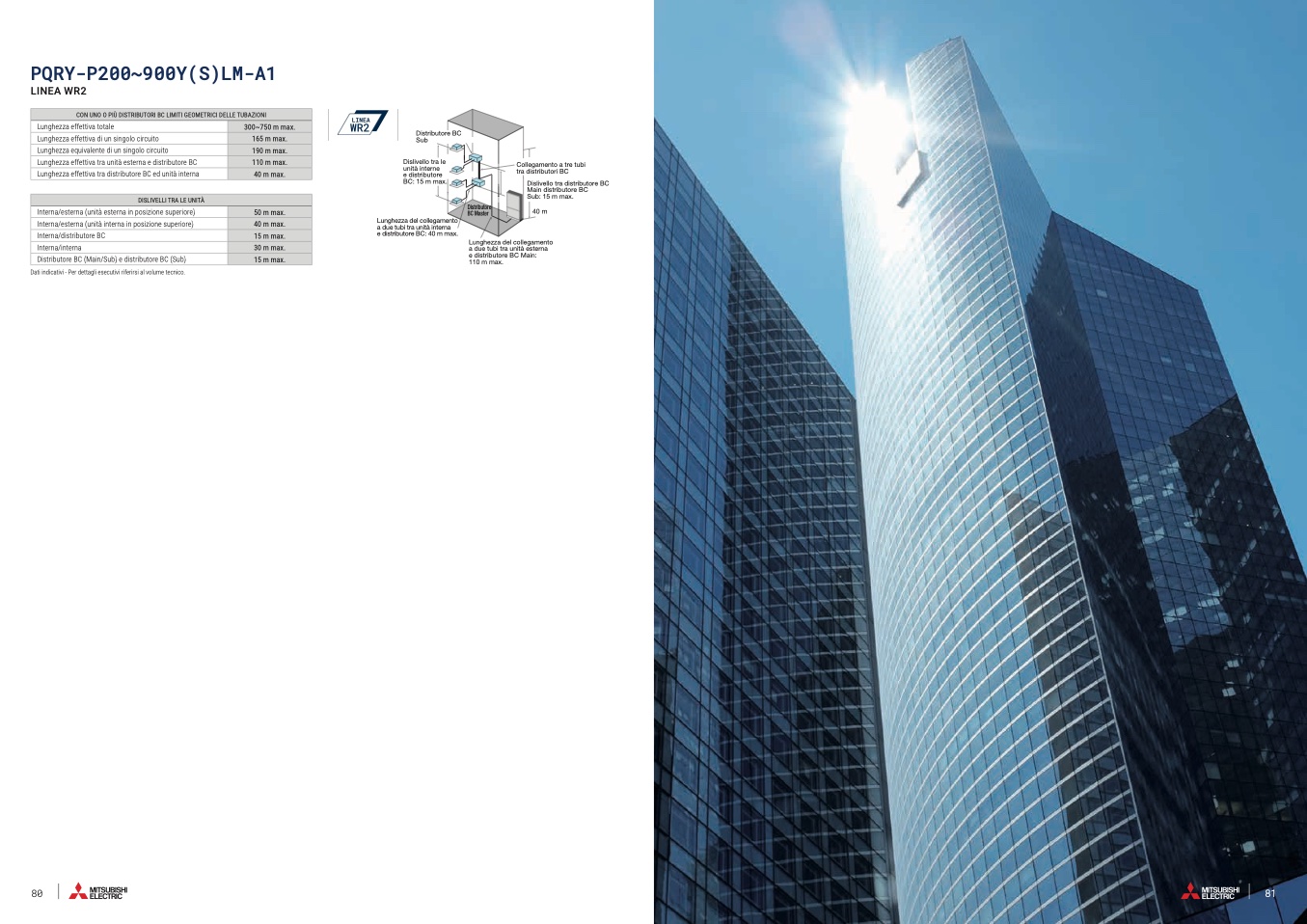

PQRY-P200~900Y(S)LM-A1

LINEA WR2

Collegamento tra unità esterna/

distributore BC principale e tra

distributori BC/unità interne:

2 tubi

Distributore BC

Sub

CON UNO O PIÙ DISTRIBUTORI BC LIMITI GEOMETRICI DELLE TUBAZIONI

Lunghezza effettiva totale

300~750 m max.

Lunghezza effettiva di un singolo circuito 165 m max.

Lunghezza equivalente di un singolo circuito 190 m max.

Lunghezza effettiva tra unità esterna e distributore BC 110 m max.

Lunghezza effettiva tra distributore BC ed unità interna 40 m max.

Dislivello tra le

unità interne

e distributore

BC: 15 m max.

Collegamento a tre tubi

tra distributori BC

Dislivello tra distributore BC

Main distributore BC

Sub: 15 m max.

40 m

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

50 m max.

Interna/esterna (unità interna in posizione superiore) 40 m max.

Interna/distributore BC 15 m max.

Interna/interna 30 m max.

Distributore BC (Main/Sub) e distributore BC (Sub) 15 m max.

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

Lunghezza del collegamento

a due tubi tra unità interna

e distributore BC: 40 m max.

Distributore

BC Master

Lunghezza del collegamento

a due tubi tra unità esterna

e distributore BC Main:

110 m max.
