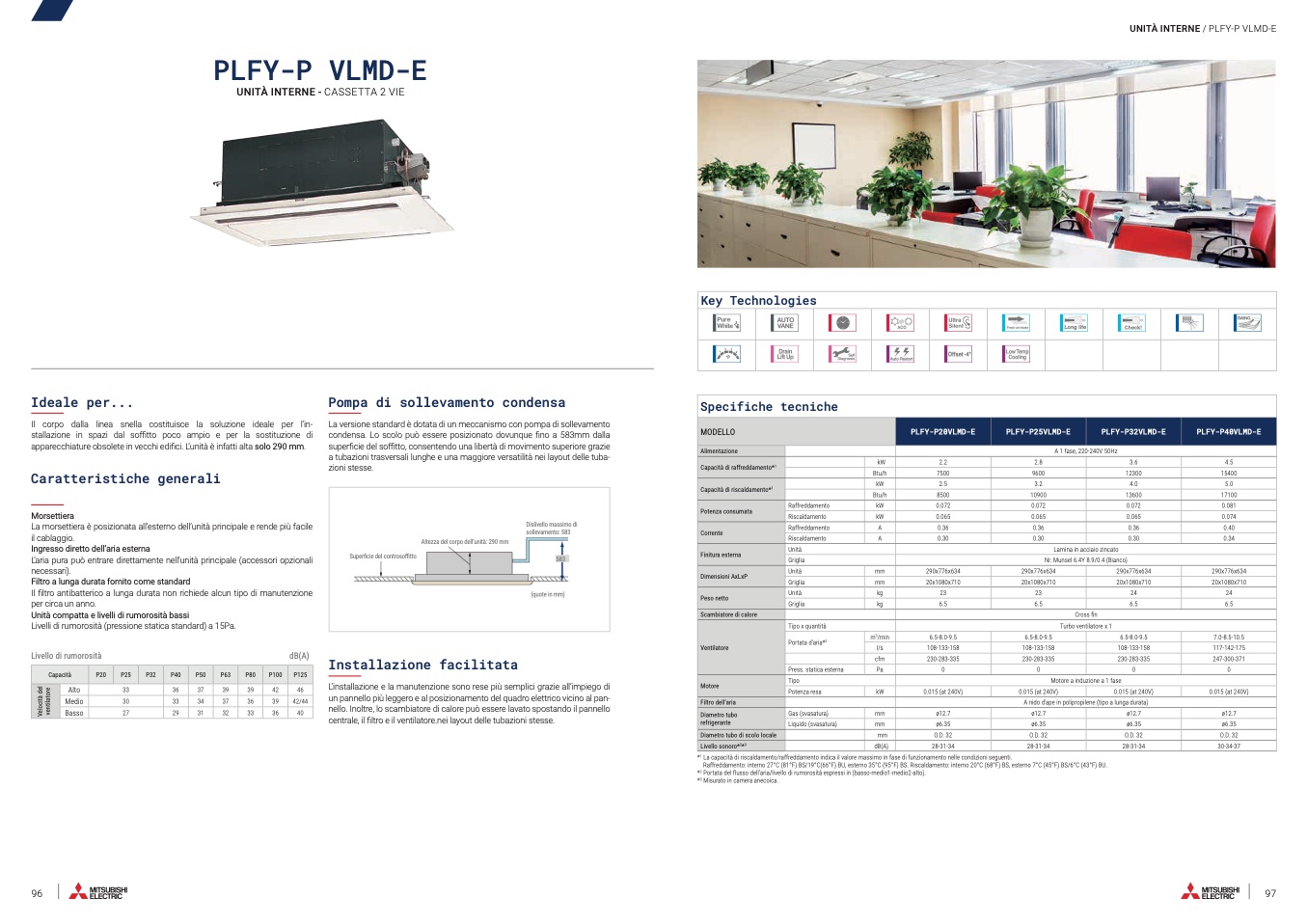

PLFY-P VLMD-E
UNITÀ INTERNE - CASSETTA 2 VIE
UNITÀ INTERNE / PLFY-P VLMD-E
Key Technologies
Long life Check!
Offset -4°
Ideale per...
Il corpo dalla linea snella costituisce la soluzione ideale per l’in-
stallazione in spazi dal soffitto poco ampio e per la sostituzione di
apparecchiature obsolete in vecchi edifici. L’unità è infatti alta solo 290 mm.
Caratteristiche generali
Morsettiera
La morsettiera è posizionata all’esterno dell’unità principale e rende più facile
il cablaggio.
Ingresso diretto dell’aria esterna
L’aria pura può entrare direttamente nell’unità principale (accessori opzionali
necessari).
Filtro a lunga durata fornito come standard
Il filtro antibatterico a lunga durata non richiede alcun tipo di manutenzione
per circa un anno.
Unità compatta e livelli di rumorosità bassi
Livelli di rumorosità (pressione statica standard) a 15Pa.
Pompa di sollevamento condensa
La versione standard è dotata di un meccanismo con pompa di sollevamento
condensa. Lo scolo può essere posizionato dovunque fino a 583mm dalla
superficie del soffitto, consentendo una libertà di movimento superiore grazie
a tubazioni trasversali lunghe e una maggiore versatilità nei layout delle tuba-
zioni stesse.
Specifiche tecniche
MODELLO
PLFY-P20VLMD-E
PLFY-P25VLMD-E PLFY-P32VLMD-E
Capacità di raffreddamento*
1
kW
2.2 2.8 3.6
Btu/h
7500 9600 12300
Capacità di riscaldamento*
1
kW
2.5 3.2 4.0
Btu/h
8500 10900 13600
Potenza consumata
Raffreddamento
Riscaldamento
kW
0.072 0.072 0.072
kW
0.065 0.065 0.065
Corrente
Raffreddamento
Riscaldamento
A
0.36 0.36 0.36
A
0.30 0.30 0.30
Altezza del corpo dell’unità: 290 mm
Dislivello massimo di
sollevamento: 583
583
(quote in mm)
Superficie del controsoffitto
Dimensioni AxLxP
Unità
Griglia
mm
290x776x634 290x776x634 290x776x634
mm
20x1080x710 20x1080x710 20x1080x710
Peso netto
Unità
Griglia
kg
23 23 24
kg
6.5 6.5 6.5
m
3
/min
6.5-8.0-9.5
6.5-8.0-9.5
6.5-8.0-9.5
Livello di rumorosità
dB(A)
Installazione facilitata
L’installazione e la manutenzione sono rese più semplici grazie all’impiego di
un pannello più leggero e al posizionamento del quadro elettrico vicino al pan-
nello. Inoltre, lo scambiatore di calore può essere lavato spostando il pannello
centrale, il filtro e il ventilatore.nei layout delle tubazioni stesse.
Alimentazione
Finitura esterna
Scambiatore di calore
Ventilatore
Motore
Filtro dell’aria
Unità
Griglia
Tipo x quantità
Portata d’aria*
2
Press. statica esterna
Tipo
Potenza resa
A 1 fase, 220-240V 50Hz
Lamina in acciaio zincato
Nr. Munsel 6.4Y 8.9/0.4 (Bianco)
Cross fin
Turbo ventilatore x 1
Motore a induzione a 1 fase
A nido d’ape in polipropilene (tipo a lunga durata)
PLFY-P40VLMD-E
4.5
15400
5.0
17100
0.081
0.074
0.40
0.34
290x776x634
20x1080x710
24
6.5
7.0-8.5-10.5
117-142-175
247-300-371
0
0.015 (at 240V)
ø12.7
ø6.35
O.D. 32
30-34-37
l/s
108-133-158
108-133-158
108-133-158
cfm
230-283-335
230-283-335
230-283-335
Pa
0
0
0
Capacità
P20
P25
P32 P40
P50
P63 P80
P100
P125
Alto
33 36
37 39 39
42
46
Medio
30
33
34
37 36
39
42/44
Basso
27
29
31
32 33
36
40
kW
0.015 (at 240V)
0.015 (at 240V)
0.015 (at 240V)
Diametro tubo
refrigerante
Gas (svasatura)
Liquido (svasatura)
mm
ø12.7 ø12.7 ø12.7
mm
ø6.35 ø6.35 ø6.35
Diametro tubo di scolo locale
mm
O.D. 32 O.D. 32 O.D. 32
Livello sonoro*
2
*
3
dB(A)
28-31-34 28-31-34 28-31-34
*
1
La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C(66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
*
2
Portata del flusso dell’aria/livello di rumorosità espressi in (basso-medio1-medio2-alto).
*
3
Misurato in camera anecoica.
