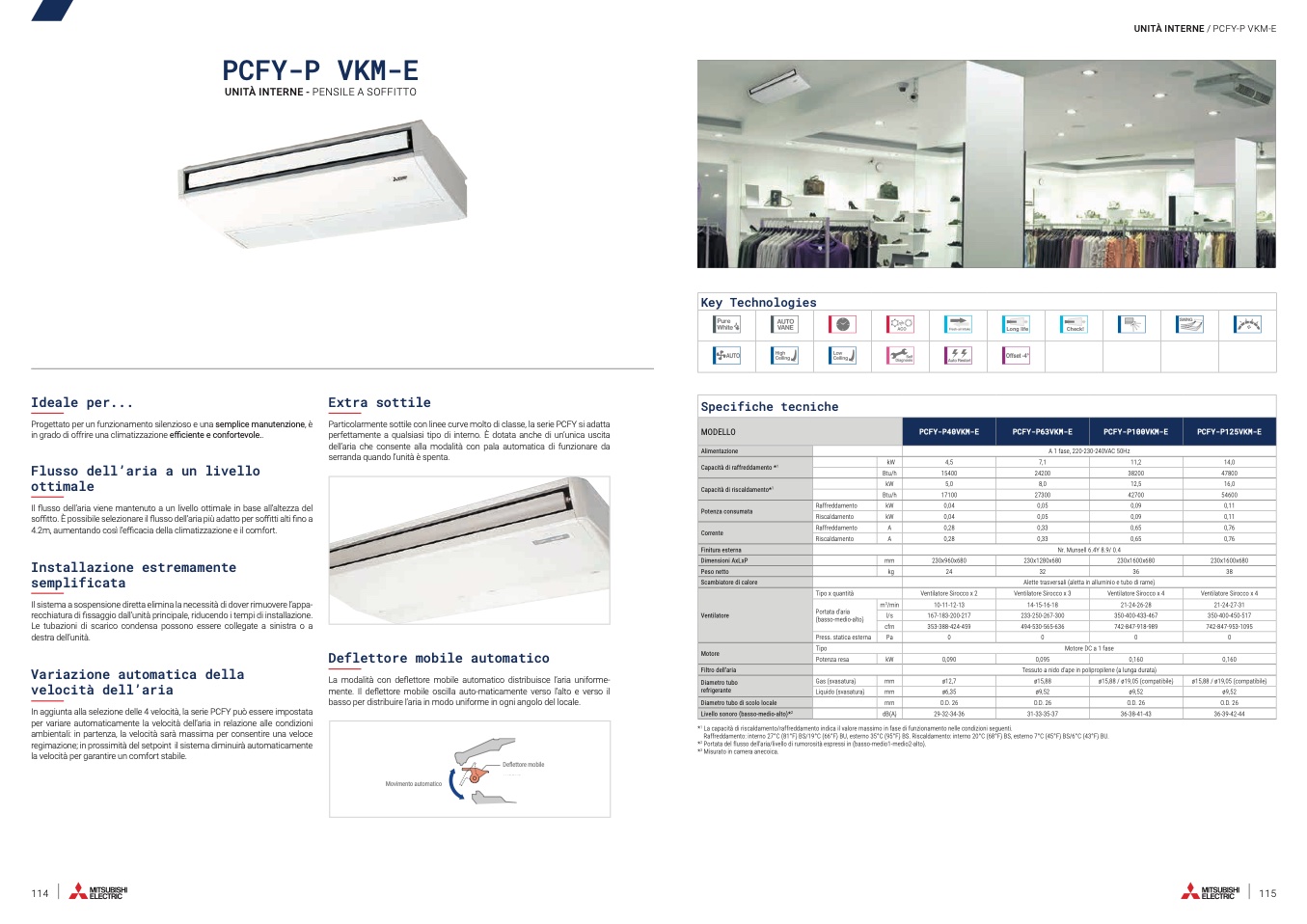

PCFY-P VKM-E
UNITÀ INTERNE - PENSILE A SOFFITTO
UNITÀ INTERNE / PCFY-P VKM-E
Key Technologies
Long life Check!
Offset -4°
Ideale per...
Progettato per un funzionamento silenzioso e una semplice manutenzione, è
in grado di offrire una climatizzazione efficiente e confortevole..
Flusso dell’aria a un livello
ottimale
Il flusso dell’aria viene mantenuto a un livello ottimale in base all’altezza del
soffitto. È possibile selezionare il flusso dell’aria più adatto per soffitti alti fino a
4.2m, aumentando così l’efficacia della climatizzazione e il comfort.
Installazione estremamente
semplificata
Il sistema a sospensione diretta elimina la necessità di dover rimuovere l’appa-
recchiatura di fissaggio dall’unità principale, riducendo i tempi di installazione.
Le tubazioni di scarico condensa possono essere collegate a sinistra o a
destra dell’unità.
Variazione automatica della
velocità dell’aria
In aggiunta alla selezione delle 4 velocità, la serie PCFY può essere impostata
per variare automaticamente la velocità dell’aria in relazione alle condizioni
ambientali: in partenza, la velocità sarà massima per consentire una veloce
regimazione; in prossimit
à del setpoint il sistema diminuirà automaticamente
la velocità per garantire un comfort stabile.
Extra sottile
Particolarmente sottile con linee curve molto di classe, la serie PCFY si adatta
perfettamente a qualsiasi tipo di interno. È dotata anche di un’unica uscita
dell’aria che consente alla modalità con pala automatica di funzionare da
serranda quando l’unità è spenta.
Specifiche tecniche
MODELLO
PCFY-P40VKM-E
PCFY-P63VKM-E PCFY-P100VKM-E
Capacità di raffreddamento *
1
kW
4,5 7,1 11,2
Btu/h
15400 24200 38200
Capacità di riscaldamento*
1
kW
5,0 8,0 12,5
Btu/h
17100 27300 42700
Potenza consumata
Raffreddamento
Riscaldamento
kW
0,04 0,05 0,09
kW
0,04 0,05 0,09
Corrente
Raffreddamento
Riscaldamento
A
0,28 0,33 0,65
A
0,28 0,33 0,65
Dimensioni AxLxP
mm
230x960x680
230x1280x680 230x1600x680
Peso netto
kg
24
32 36
m
3
/min
10-11-12-13
Ventilatore Sirocco x 3
Ventilatore Sirocco x 4
Ventilatore
Tipo x quantità
Ventilatore Sirocco x 2
Portata d’aria
(basso-medio-alto)
Press. statica esterna
14-15-16-18
21-24-26-28
l/s
167-183-200-217
233-250-267-300
350-400-433-467
cfm
353-388-424-459
494-530-565-636
742-847-918-989
Pa
0
0
0
Deflettore mobile automatico
La modalità con deflettore mobile automatico distribuisce l’aria uniforme-
mente. Il deflettore mobile oscilla auto-maticamente verso l’alto e verso il
basso per distribuire l’aria in modo uniforme in ogni angolo del locale.
Alimentazione
Finitura esterna
Scambiatore di calore
Motore
Filtro dell’aria
Tipo
Potenza resa
A 1 fase, 220-230-240VAC 50Hz
Nr. Munsell 6.4Y 8.9/ 0.4
Alette trasversali (aletta in alluminio e tubo di rame)
Motore DC a 1 fase
Tessuto a nido d’ape in polipropilene (a lunga durata)
PCFY-P125VKM-E
14,0
47800
16,0
54600
0,11
0,11
0,76
0,76
230x1600x680
38
Ventilatore Sirocco x 4
21-24-27-31
350-400-450-517
742-847-953-1095
0
0,160
ø15,88 / ø19,05 (compatibile)
ø9,52
O.D. 26
36-39-42-44
kW
0,090
0,095
0,160
Diametro tubo
refrigerante
Gas (svasatura)
Liquido (svasatura)
mm
ø12,7 ø15,88 ø15,88 / ø19,05 (compatibile)
mm
ø6,35 ø9,52 ø9,52
Diametro tubo di scolo locale
mm
O.D. 26 O.D. 26 O.D. 26
Livello sonoro (basso-medio-alto)*
2
dB(A)
29-32-34-36 31-33-35-37 36-38-41-43
114
115
Deflfletttooreremobile
mobile
*
1
La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C (66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
*
2
Portata del flusso dell’aria/livello di rumorosità espressi in (basso-medio1-medio2-alto).
*
3
Misurato in camera anecoica.
Movimento automatico
Movimento
automatico
