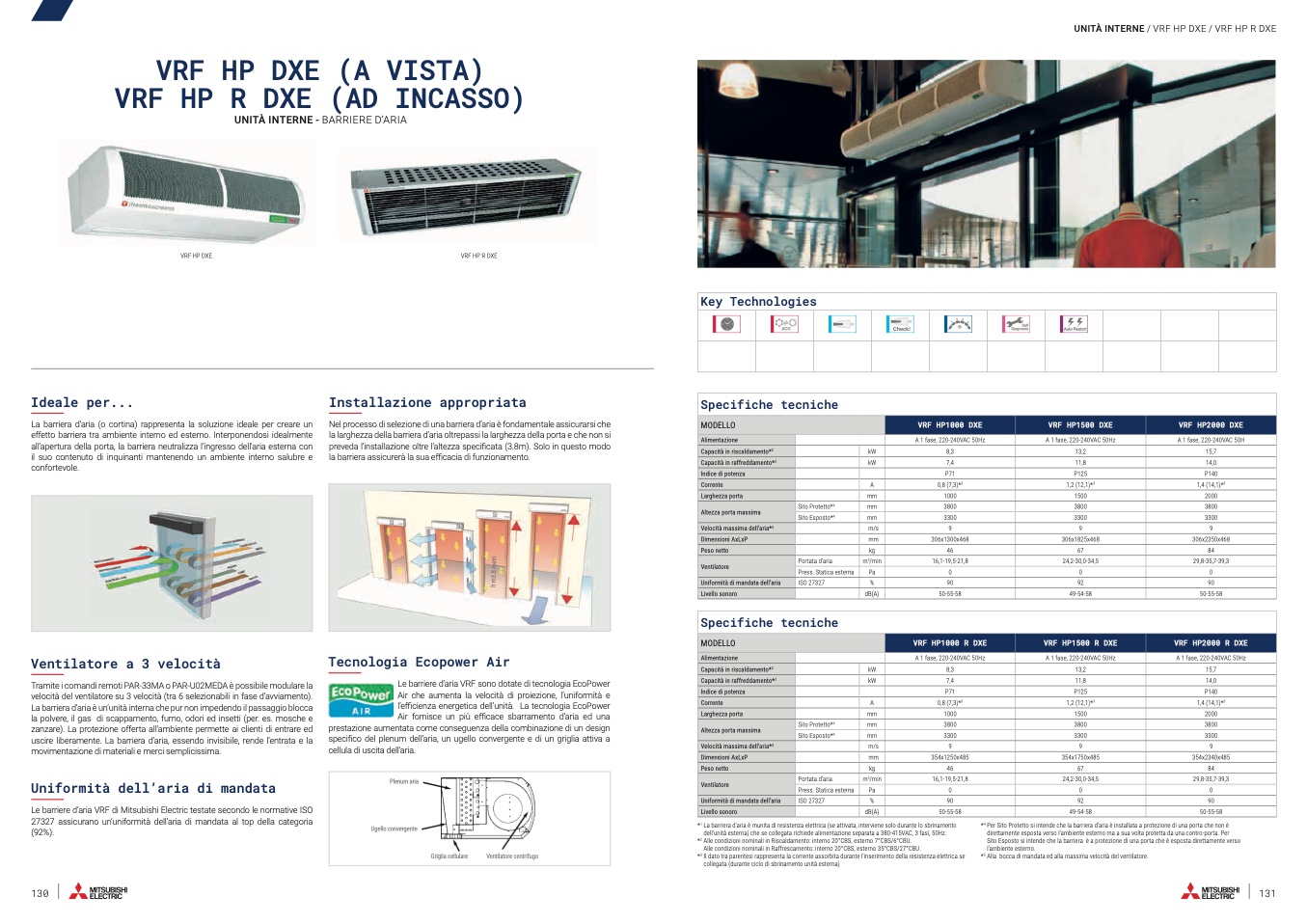

VRF HP DXE (A VISTA)
VRF HP R DXE (AD INCASSO)
UNITÀ INTERNE - BARRIERE D’ARIA
UNITÀ INTERNE / VRF HP DXE / VRF HP R DXE
VRF HP DXE
VRF HP R DXE
Installazione appropriata
Nel processo di selezione di una barriera d’aria è fondamentale assicurarsi che
la larghezza della barriera d’aria oltrepassi la larghezza della porta e che non si
preveda l’installazione oltre l’altezza specificata (3.8m). Solo in questo modo
la barriera assicurerà la sua efficacia di funzionamento.
Tecnologia Ecopower Air
Le barriere d’aria VRF sono dotate di tecnologia EcoPower
Air che aumenta la velocità di proiezione, l’uniformità e
l’efficienza energetica dell’unità. La tecnologia EcoPower
Air fornisce un più efficace sbarramento d’aria ed una
prestazione aumentata come conseguenza della combinazione di un design
specifico del plenum dell’aria, un ugello convergente e di un griglia attiva a
cellula di uscita dell’aria.
Key Technologies
Check!
Ideale per...
Specifiche tecniche
MODELLO VRF HP1000 DXE VRF HP1500 DXE VRF HP2000 DXE
Alimentazione A 1 fase, 220-240VAC 50Hz A 1 fase, 220-240VAC 50Hz A 1 fase, 220-240VAC 50H
Capacità in riscaldamento*
2
kW 8,3 13,2 15,7
Capacità in raffreddamento*
2
kW 7,4 11,8 14,0
Indice di potenza P71 P125 P140
Corrente A 0,8 (7,3)*
3
1,2 (12,1)*
3
1,4 (14,1)*
3
Larghezza porta mm 1000 1500 2000
Altezza porta massima
Sito Protetto*
4
mm 3800 3800 3800
Sito Esposto*
4
mm 3300 3300
3300
Velocità massima dell’aria*
5
m/s 9 9 9
Dimensioni AxLxP mm 306x1300x468 306x1825x468 306x2350x468
Peso netto kg 46 67 84
Ventilatore
Portata d’aria m
3
/min 16,1-19,5-21,8 24,2-30,0-34,5 29,8-35,7-39,3
Press. Statica esterna Pa 0 0
0
Uniformità di mandata dell’aria
ISO 27327 % 90 92 90
Livello sonoro dB(A) 50-55-58 49-54-58 50-55-58
La barriera d’aria (o cortina) rappresenta la soluzione ideale per creare un
effetto barriera tra ambiente interno ed esterno. Interponendosi idealmente
all’apertura della porta, la barriera neutralizza l’ingresso dell’aria esterna con
il suo contenuto di inquinanti mantenendo un ambiente interno salubre e
confortevole.
Ventilatore a 3 velocità
Tramite i comandi remoti PAR-33MA o PAR-U02MEDA è possibile modulare la
velocità del ventilatore su 3 velocità (tra 6 selezionabili in fase d’avviamento).
La barriera d’aria è un’unità interna che pur non impedendo il passaggio blocca
la polvere, il gas di scappamento, fumo, odori ed insetti (per. es. mosche e
zanzare). La protezione offerta all’ambiente permette ai clienti di entrare ed
uscire liberamente. La barriera d’aria, essendo invisibile, rende l’entrata e la
movimentazione di materiali e merci semplicissima.
Uniformità dell’aria di mandata
Le barriere d’aria VRF di Mitsubishi Electric testate secondo le normative ISO
27327 assicurano un’uniformità dell’aria di mandata al top della categoria
(92%).
*
1
La barriera d’aria è munita di resistenza elettrica (se attivata, interviene solo durante lo sbrinamento
dell’unità esterna) che se collegata richiede alimentazione separata a 380-415VAC, 3 fasi, 50Hz.
*
2
Alle condizioni nominali in Riscaldamento: interno 20°CBS, esterno 7°CBS/6°CBU.
Alle condizioni nominali in Raffrescamento: interno 20°CBS, esterno 35°CBS/27°CBU.
*
3
Il dato tra parentesi rappresenta la corrente assorbita durante l’inserimento della resistenza elettrica se
collegata (durante ciclo di sbrinamento unità esterna)
*
4
Per Sito Protetto si intende che la barriera d’aria è installata a protezione di una porta che non è
direttamente esposta verso l’ambiente esterno ma a sua volta protetta da una contro-porta. Per
Sito Esposto si intende che la barriera è a protezione di una porta che è esposta direttamente verso
l’ambiente esterno.
*
5
Alla bocca di mandata ed alla massima velocità del ventilatore.
Specifiche tecniche
MODELLO VRF HP1000 R DXE VRF HP1500 R DXE VRF HP2000 R DXE
Alimentazione A 1 fase, 220-240VAC 50Hz A 1 fase, 220-240VAC 50Hz A 1 fase, 220-240VAC 50Hz
Capacità in riscaldamento*
2
kW 8,3 13,2 15,7
Capacità in raffreddamento*
2
kW 7,4 11,8 14,0
Indice di potenza P71 P125 P140
Corrente A 0,8 (7,3)*
3
1,2 (12,1)*
3
1,4 (14,1)*
3
Larghezza porta mm 1000 1500 2000
Altezza porta massima
Sito Protetto*
4
mm 3800 3800 3800
Sito Esposto*
4
mm 3300 3300
3300
Velocità massima dell’aria*
5
m/s 9 9 9
Dimensioni AxLxP mm 354x1250x485 354x1750x485 354x2340x485
Peso netto kg 46 67 84
Ventilatore
Portata d’aria m
3
/min 16,1-19,5-21,8 24,2-30,0-34,5 29,8-35,7-39,3
Press. Statica esterna Pa 0 0
0
Uniformità di mandata dell’aria
ISO 27327 % 90 92 90
Livello sonoro dB(A) 50-55-58 49-54-58 50-55-58
Plenum aria
Ugello convergente
Griglia cellulare
Ventilatore centrifugo
130
131
2
3
SI
SI
NO
h
m
3
.
8
m
e
t
r
i
