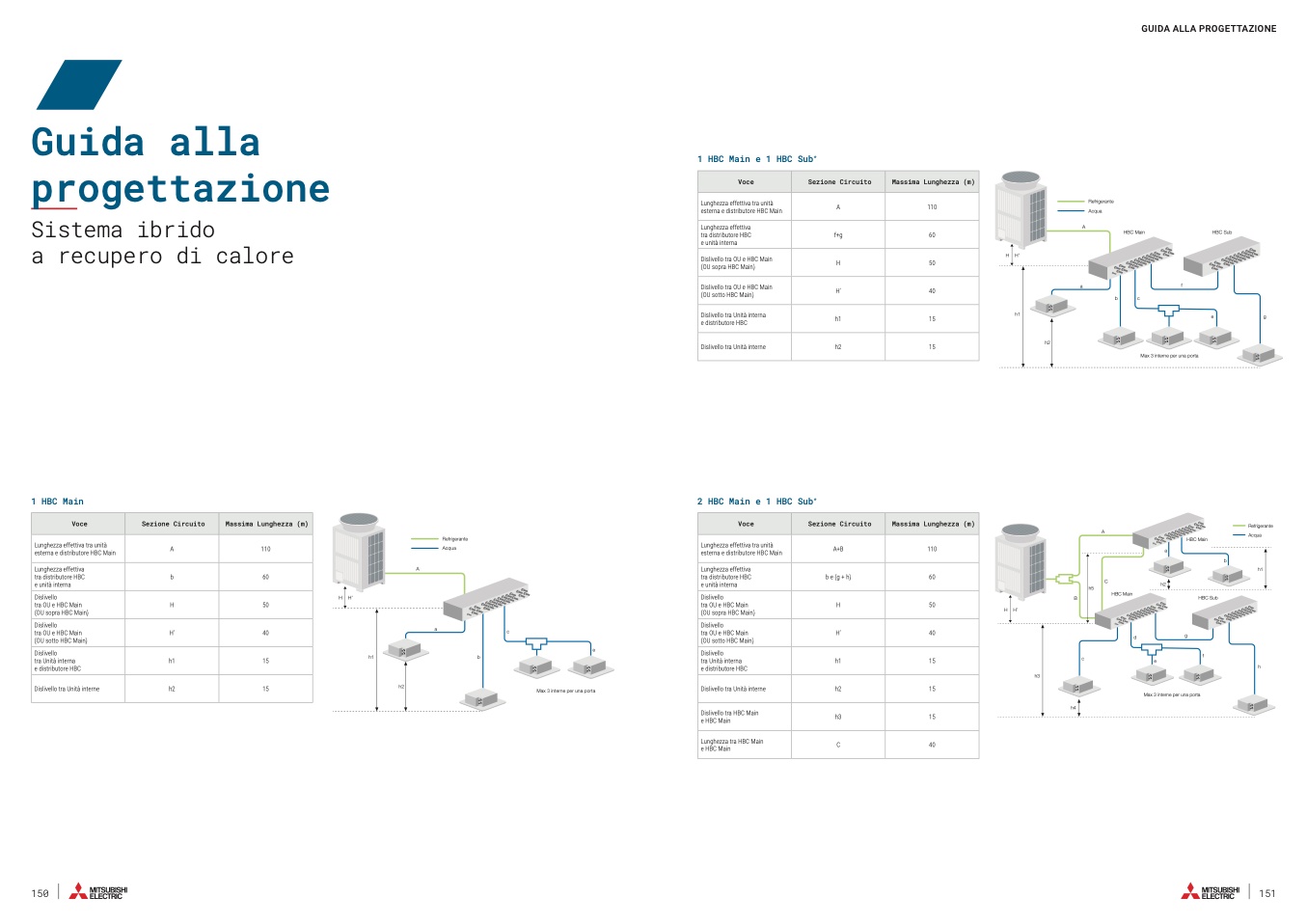

Guida alla

progettazione

Sistema ibrido

a recupero di calore

1 HBC Main e 1 HBC Sub

*

1 HBC Main

Voce

Lunghezza effettiva tra unità

esterna e distributore HBC Main

Lunghezza effettiva

tra distributore HBC

e unità interna

Dislivello

tra OU e HBC Main

(OU sopra HBC Main)

Dislivello

tra OU e HBC Main

(OU sotto HBC Main)

Dislivello

tra Unità interna

e distributore HBC

Dislivello tra Unità interne

2 HBC Main e 1 HBC Sub

*

150

151

Sezione Circuito

A

b

H

H’

h1

h2

Massima Lunghezza (m)

110

60

50

40

15

15

Refrigerante

Acqua

Voce

Lunghezza effettiva tra unità

esterna e distributore HBC Main

Lunghezza effettiva

tra distributore HBC

e unità interna

Dislivello

tra OU e HBC Main

(OU sopra HBC Main)

Dislivello

tra OU e HBC Main

(OU sotto HBC Main)

Dislivello

tra Unità interna

e distributore HBC

Dislivello tra Unità interne

Dislivello tra HBC Main

e HBC Main

Lunghezza tra HBC Main

e HBC Main

Sezione Circuito

A+B

b e (g + h)

H

H’

h1

h2

h3

C

Massima Lunghezza (m)

110

60

50

40

15

15

15

40

A

C

a

h2

HBC Main

HBC Sub

g

f

Refrigerante

Acqua

h1

h

H

H’

B

h4

A

a

Main HBC

h5

HBC Main

h1

b

h2

e

Max 3 interne per una porta

c

H H’

h3

d

c

e

Voce

Lunghezza effettiva tra unità

esterna e distributore HBC Main

Lunghezza effettiva

tra distributore HBC

e unità interna

Dislivello tra OU e HBC Main

(OU sopra HBC Main)

Dislivello tra OU e HBC Main

(OU sotto HBC Main)

Dislivello tra Unità interna

e distributore HBC

Dislivello tra Unità interne

Sezione Circuito

A

f+g

H

H’

h1

h2

Massima Lunghezza (m)

110

60

50

40

15

15

Refrigerante

Acqua

A

HBC Main

HBC Sub

H H’

a

f

b

c

h1

e

g

h2

GUIDA ALLA PROGETTAZIONE

Max 3 interne per una porta

Max 3 interne per una porta

b
