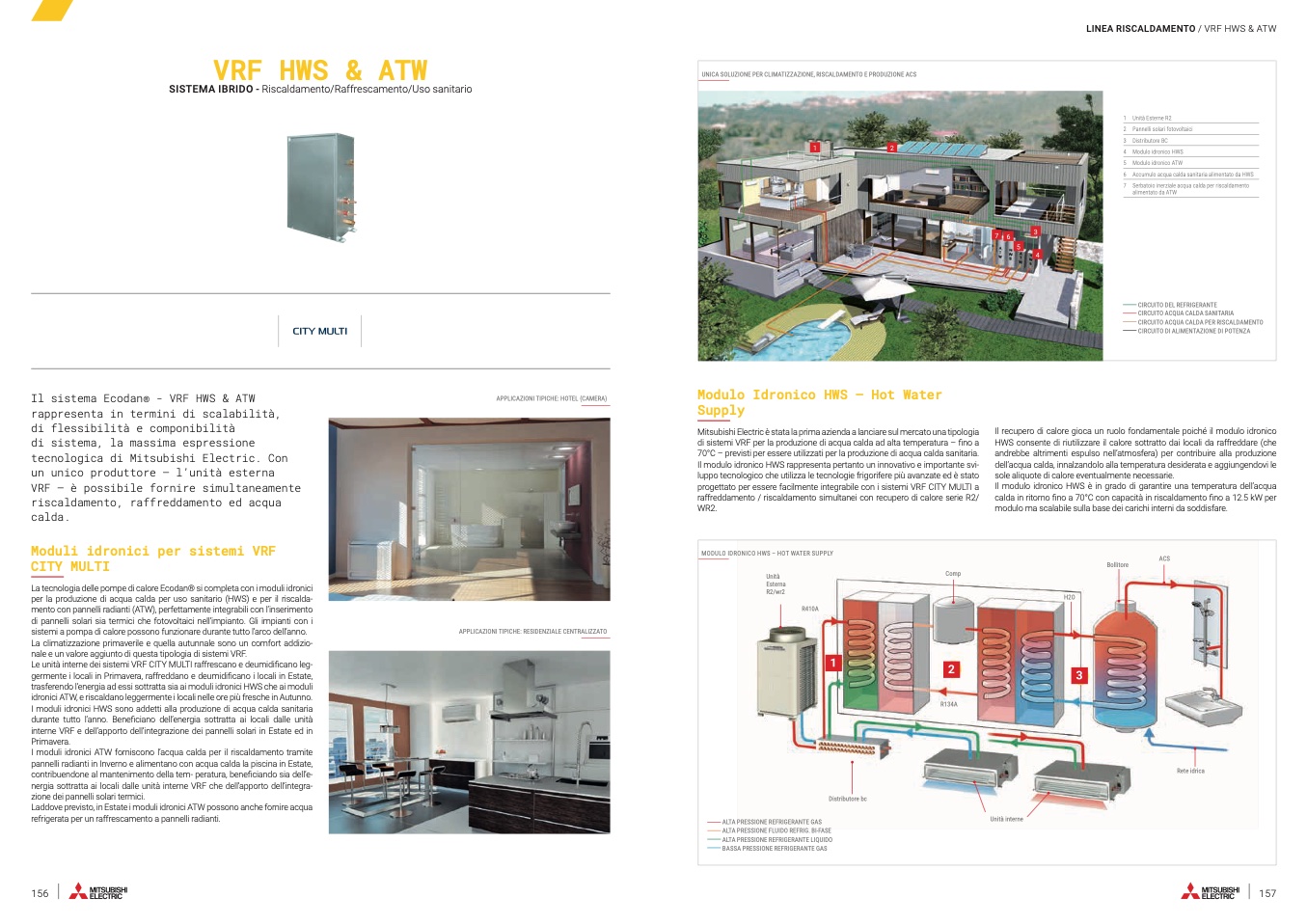

VRF HWS & ATW
SISTEMA IBRIDO - Riscaldamento/Raffrescamento/Uso sanitario
LINEA RISCALDAMENTO / VRF HWS & ATW
UNICA SOLUZIONE PER CLIMATIZZAZIONE, RISCALDAMENTO E PRODUZIONE ACS
1
2
1 Unità Esterne R2
2 Pannelli solari fotovoltaici
3 Distributore BC
4 Modulo idronico HWS
5 Modulo idronico ATW
6 Accumulo acqua calda sanitaria alimentato da HWS
7 Serbatoio inerziale acqua calda per riscaldamento
alimentato da ATW
CIRCUITO DEL REFRIGERANTE
CIRCUITO ACQUA CALDA SANITARIA
CIRCUITO ACQUA CALDA PER RISCALDAMENTO
CIRCUITO DI ALIMENTAZIONE DI POTENZA
3
5
4
7 6
Il sistema Ecodan® - VRF HWS & ATW
rappresenta in termini di scalabilità,
di flessibilità e componibilità
di sistema, la massima espressione
tecnologica di Mitsubishi Electric. Con
un unico produttore – l’unità esterna
VRF – è possibile fornire simultaneamente
riscaldamento, raffreddamento ed acqua
calda.
Moduli idronici per sistemi VRF
CITY MULTI
La tecnologia delle pompe di calore Ecodan® si completa con i moduli idronici
per la produzione di acqua calda per uso sanitario (HWS) e per il riscalda-
mento con pannelli radianti (ATW), perfettamente integrabili con l’inserimento
di pannelli solari sia termici che fotovoltaici nell’impianto. Gli impianti con i
sistemi a pompa di calore possono funzionare durante tutto l’arco dell’anno.
La climatizzazione primaverile e quella autunnale sono un comfort addizio-
nale e un valore aggiunto di questa tipologia di sistemi VRF.
Le unità interne dei sistemi VRF CITY MULTI raffrescano e deumidificano leg-
germente i locali in Primavera, raffreddano e deumidificano i locali in Estate,
trasferendo l’energia ad essi sottratta sia ai moduli idronici HWS che ai moduli
idronici ATW, e riscaldano leggermente i locali nelle ore più fresche in Autunno.
I moduli idronici HWS sono addetti alla produzione di acqua calda sanitaria
durante tutto l’anno. Beneficiano dell’energia sottratta ai locali dalle unità
interne VRF e dell’apporto dell’integrazione dei pannelli solari in Estate ed in
Primavera.
I moduli idronici ATW forniscono l’acqua calda per il riscaldamento tramite
pannelli radianti in Inverno e alimentano con acqua calda la piscina in Estate,
contribuendone al mantenimento della tem- peratura, beneficiando sia dell’e-
nergia sottratta ai locali dalle unità interne VRF che dell’apporto dell’integra-
zione dei pannelli solari termici.
Laddove previsto, in Estate i moduli idronici ATW possono anche fornire acqua
refrigerata per un raffrescamento a pannelli radianti.
APPLICAZIONI TIPICHE: HOTEL (CAMERA)
Modulo Idronico HWS – Hot Water
Supply
Mitsubishi Electric è stata la prima azienda a lanciare sul mercato una tipologia
di sistemi VRF per la produzione di acqua calda ad alta temperatura – fino a
70°C – previsti per essere utilizzati per la produzione di acqua calda sanitaria.
Il modulo idronico HWS rappresenta pertanto un innovativo e importante svi-
luppo tecnologico che utilizza le tecnologie frigorifere più avanzate ed è stato
progettato per essere facilmente integrabile con i sistemi VRF CITY MULTI a
raffreddamento / riscaldamento simultanei con recupero di calore serie R2/
WR2.
Il recupero di calore gioca un ruolo fondamentale poiché il modulo idronico
HWS consente di riutilizzare il calore sottratto dai locali da raffreddare (che
andrebbe altrimenti espulso nell’atmosfera) per contribuire alla produzione
dell’acqua calda, innalzandolo alla temperatura desiderata e aggiungendovi le
sole aliquote di calore eventualmente necessarie.
Il modulo idronico HWS è in grado di garantire una temperatura dell’acqua
calda in ritorno fino a 70°C con capacità in riscaldamento fino a 12.5 kW per
modulo ma scalabile sulla base dei carichi interni da soddisfare.
MODULO IDRONICO HWS – HOT WATER SUPPLY
Unità
Esterna
R2/wr2
R410A
Bollitore
H2O
ACS
Comp
R134A
Rete idrica
ALTA PRESSIONE REFRIGERANTE GAS
ALTA PRESSIONE FLUIDO REFRIG. BI-FASE
ALTA PRESSIONE REFRIGERANTE LIQUIDO
BASSA PRESSIONE REFRIGERANTE GAS
Unità interne
Distributore bc
APPLICAZIONI TIPICHE: RESIDENZIALE CENTRALIZZATO
