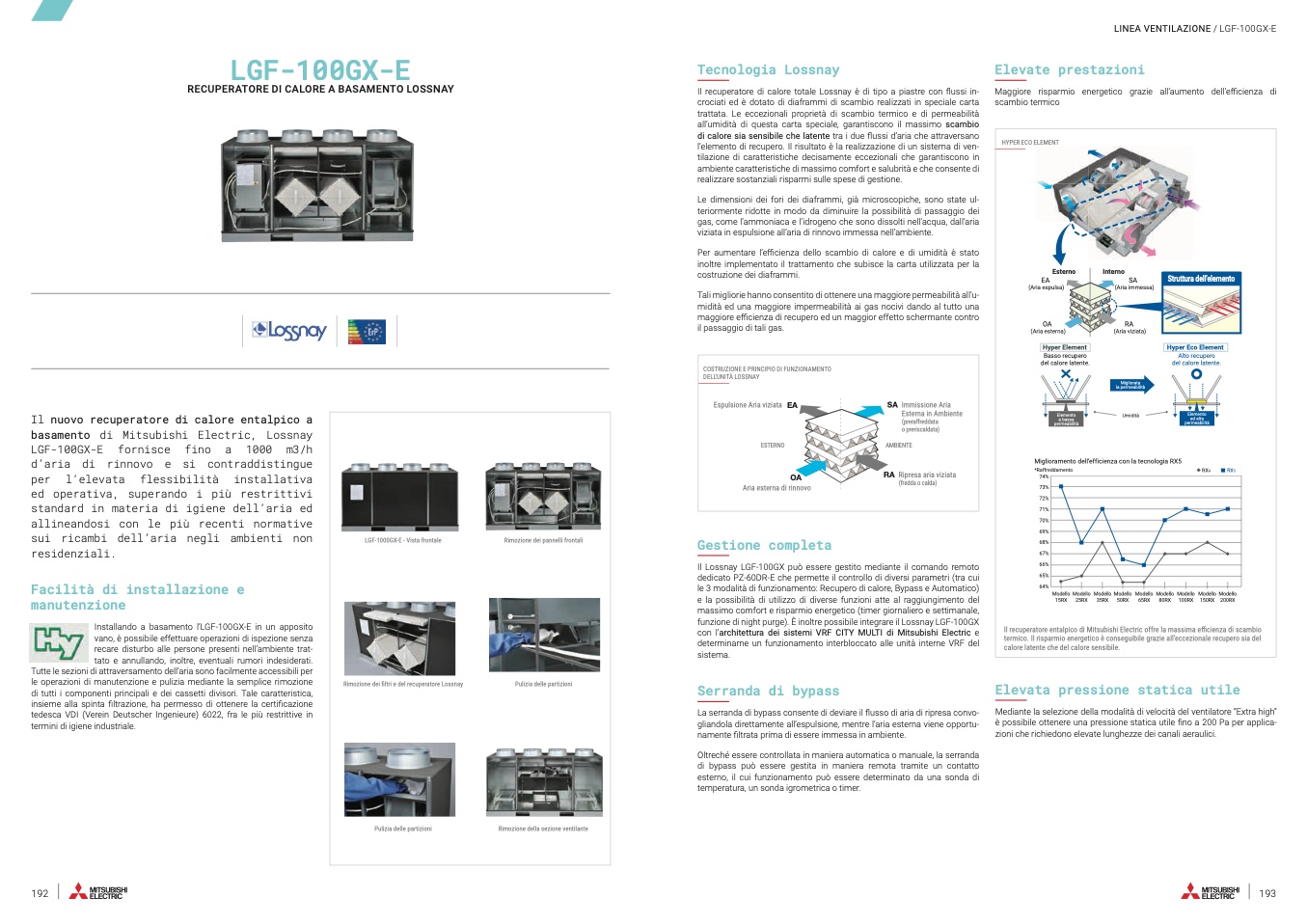

LGF-100GX-E
RECUPERATORE DI CALORE A BASAMENTO LOSSNAY
Tecnologia Lossnay
Il recuperatore di calore totale Lossnay è di tipo a piastre con flussi in-
crociati ed è dotato di diaframmi di scambio realizzati in speciale carta
trattata. Le eccezionali proprietà di scambio termico e di permeabilità
all’umidità di questa carta speciale, garantiscono il massimo scambio
di calore sia sensibile che latente tra i due flussi d’aria che attraversano
l’elemento di recupero. Il risultato è la realizzazione di un sistema di ven-
tilazione di caratteristiche decisamente eccezionali che garantiscono in
ambiente caratteristiche di massimo comfort e salubrità e che consente di
realizzare sostanziali risparmi sulle spese di gestione.
Le dimensioni dei fori dei diaframmi, già microscopiche, sono state ul-
teriormente ridotte in modo da diminuire la possibilità di passaggio dei
gas, come l’ammoniaca e l’idrogeno che sono dissolti nell’acqua, dall’aria
viziata in espulsione all’aria di rinnovo immessa nell’ambiente.
Per aumentare l’efficienza dello scambio di calore e di umidità è stato
inoltre implementato il trattamento che subisce la carta utilizzata per la
costruzione dei diaframmi.
Tali migliorie hanno consentito di ottenere una maggiore permeabilità all’u-
midità ed una maggiore impermeabilità ai gas nocivi dando al tutto una
maggiore efficienza di recupero ed un maggior effetto schermante contro
il passaggio di tali gas.
LINEA VENTILAZIONE / LGF-100GX-E
Elevate prestazioni
Maggiore risparmio energetico grazie all’aumento dell’efficienza di
scambio termico
mento dell’e
mento
ello Modello
RX 25RX
HYPER ECO ELEMENT
Esterno
EA
(Aria espulsa)
OA
(Aria esterna)
Hyper Element
Basso recupero
del calore latente.
Interno
SA
(Aria immessa)
RA
(Aria viziata)
Migliorata
la permeabilità
Umidità
Hyper Eco Element
Alto recupero
del calore latente.
Migliora
*Raffredda
74%
73%
72%
71%
70%
69%
68%
67%
66%
65%
64%
Mod
15
Struttura dell’elemento
Elemento
a bassa
permeabilità
Elemento
ad alta
permeabilità
emento
ent
Miglioramento dell’efficienza con la tecnologia RX5
*Raffreddamento
RX
4
RX
5
74%
73%
72%
71%
70%
o
nte.
69%
68%
67%
66%
65%
64%
Modello Modello Modello Modello Modello Modello Modello Modello Modello
15RX 25RX 35RX 50RX
65RX 80RX 100RX 150RX 200RX
Il recuperatore entalpico di Mitsubishi Electric offre la massima efficienza di scambio
termico. Il risparmio energetico è conseguibile grazie all’eccezionale recupero sia del
calore latente che del calore sensibile.
COSTRUZIONE E PRINCIPIO DI FUNZIONAMENTO
DELL’UNITÀ LOSSNAY
Il nuovo recuperatore di calore entalpico a
basamento di Mitsubishi Electric, Lossnay
LGF-100GX-E fornisce fino a 1000 m3/h
d’aria di rinnovo e si contraddistingue
per l’elevata flessibilità installativa
ed operativa, superando i più restrittivi
standard in materia di igiene dell’aria ed
allineandosi con le più recenti normative
sui ricambi dell’aria negli ambienti non
residenziali.
Facilità di installazione e
manutenzione
Installando a basamento l’LGF-100GX-E in un apposito
vano, è possibile effettuare operazioni di ispezione senza
recare disturbo alle persone presenti nell’ambiente trat-
tato e annullando, inoltre, eventuali rumori indesiderati.
Tutte le sezioni di attraversamento dell’aria sono facilmente accessibili per
le operazioni di manutenzione e pulizia mediante la semplice rimozione
di tutti i componenti principali e dei cassetti divisori. Tale caratteristica,
insieme alla spinta filtrazione, ha permesso di ottenere la certificazione
tedesca VDI (Verein Deutscher Ingenieure) 6022, fra le più restrittive in
termini di igiene industriale.
Hyper Element
Basso recupero
del calore latente.
Gestione completa
dell’el
Hyper Eco Elem
Alto recuper
del calore late
Espulsione Aria viziata EA
ESTERNO
OA
Esterno
EA
(Aria espulsa)
SA Immissione Aria
Esterna in Ambiente
(preraffreddata
o preriscaldata)
AMBIENTESA
Struttura
(Aria immessa)
RA Ripresa aria viziata
(fredda o calda)
RA
(Aria viziata)
LGF-1000GX-E - Vista frontale
Rimozione dei filtri e del recuperatore Lossnay
Pulizia delle partizioni
Rimozione dei pannelli frontali
Pulizia delle partizioni
Rimozione della sezione ventilante
Aria esterna di rinnovo
OA
(Aria esterna)
Interno
Migliorata
la permeabilità
Il Lossnay LGF-100GX può essere gestito mediante il comando remoto
dedicato PZ-60DR-E che permette il controllo di diversi parametri (tra cui
Elemento
le 3 modalità di funzionamento: Recu
a
p
ba
e
ss
r
a
o di calore, Bypass e Automatico
ad
)
alta
Elemento
Umidità
permeabilità
permeabilità
e la possibilità di utilizzo di diverse funzioni atte al raggiungimento del
massimo comfort e risparmio energetico (timer giornaliero e settimanale,
funzione di night purge). È inoltre possibile integrare il Lossnay LGF-100GX
con l’architettura dei sistemi VRF CITY MULTI di Mitsubishi Electric e
determinarne un funzionamento interbloccato alle unità interne VRF del
sistema.
Serranda di bypass
La serranda di bypass consente di deviare il flusso di aria di ripresa convo-
gliandola direttamente all’espulsione, mentre l’aria esterna viene opportu-
namente filtrata prima di essere immessa in ambiente.
Oltreché essere controllata in maniera automatica o manuale, la serranda
di bypass può essere gestita in maniera remota tramite un contatto
esterno, il cui funzionamento può essere determinato da una sonda di
temperatura, un sonda igrometrica o timer.
Elevata pressione statica utile
Mediante la selezione della modalità di velocità del ventilatore “Extra high”
è possibile ottenere una pressione statica utile fino a 200 Pa per applica-
zioni che richiedono elevate lunghezze dei canali aeraulici.
