Y

L

L

L'

L'

L'

60÷67

19

EN442-1

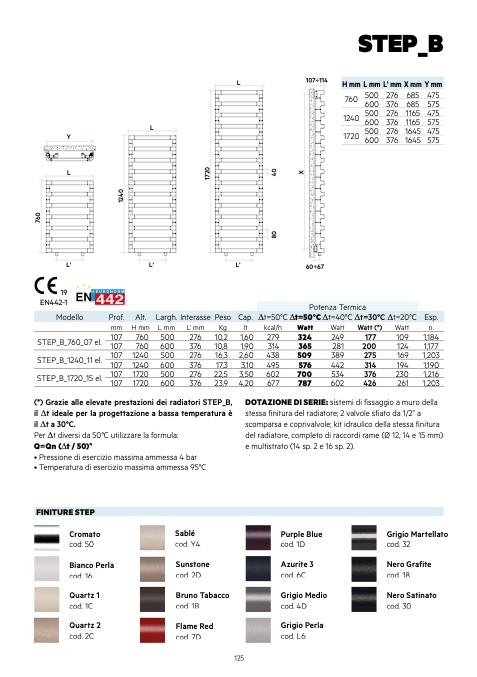

Modello

STEP_B_760_07 el.

STEP_B_1240_11 el.

STEP_B_1720_15 el.

Potenza Termica

Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.

mm

107

107

107

107

107

107

H mm

760

760

1240

1240

1720

1720

L mm

500

600

500

600

500

600

L’ mm

276

376

276

376

276

376

Kg

10,2

10,8

16,3

17,3

22,5

23,9

lt

kcal/h

Watt

1,60

279

324

1,90

314

365

2,60

438

509

3,10

495

576

3,50 602

700

4,20

677

787

Watt

Watt (*)

Watt

249

177

109

281

200

124

389

275

169

442

314

194

534

376

230

602

426

261

n.

1,184

1,177

1,203

1,190

1,216

1,203

(*) Grazie alle elevate prestazioni dei radiatori STEP_B,

il ∆t ideale per la progettazione a bassa temperatura è

il ∆t a 30°C.

Per ∆t diversi da 50°C utilizzare la formula:

Q=Qn (∆t / 50)

n

• Pressione di esercizio massima ammessa 4 bar

• Temperatura di esercizio massima ammessa 95°C

DOTAZIONE DI SERIE: sistemi di fissaggio a muro della

stessa finitura del radiatore; 2 valvole sfiato da 1/2” a

scomparsa e coprivalvole; kit idraulico della stessa finitura

del radiatore, completo di raccordi rame (Ø 12, 14 e 15 mm)

e multistrato (14 sp. 2 e 16 sp. 2).

FINITURE STEP

Cromato

cod. 50

Bianco Perla

cod. 16

Quartz 1

cod. 1C

Quartz 2

cod. 2C

Sablé

cod. Y4

Sunstone

cod. 2D

Bruno Tabacco

cod. 1B

Flame Red

cod. 7D

Purple Blue

cod. 1D

Azurite 3

cod. 6C

Grigio Medio

cod. 4D

Grigio Perla

cod. L6

Grigio Martellato

cod. 32

Nero Grafite

cod. 18

Nero Satinato

cod. 30

L

107÷114

STEP_B

H mm L mm L' mm X mm Y mm

760

500 276 685 475

600 376 685 575

1240

500 276 1165 475

600 376 1165 575

1720

500 276 1645 475

600 376 1645 575

8

0

4

0

X

7

6

0

1

2

4

0

1

7

2

0

125
