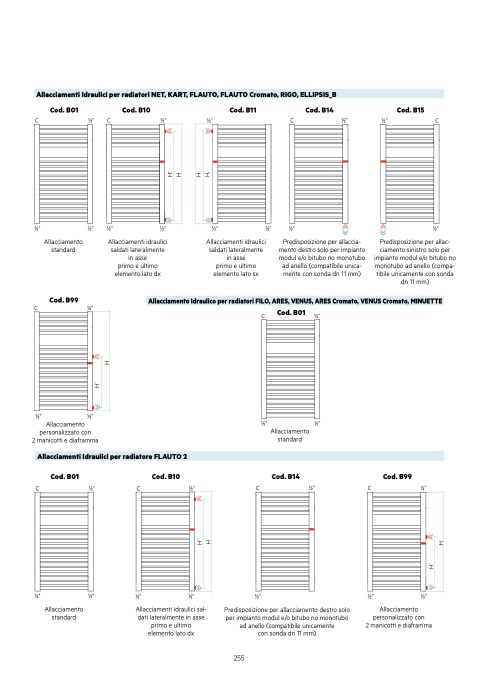

Allacciamenti Idraulici per radiatori NET, KART, FLAUTO, FLAUTO Cromato, RIGO, ELLIPSIS_B

Cod. B01

Cod. B10

Cod. B11

Cod. B14

Cod. B15

C

1⁄2

”

C

1⁄2

”

1⁄2”

C

1⁄2

”

1⁄2

”

C

1⁄2”

1⁄2”

1⁄2”

1⁄2”

Allacciamenti idraulici

saldati lateralmente

in asse

primo e ultimo

elemento lato dx

1⁄2”

1⁄2”

1⁄2”

1⁄2”

Predisposizione per allac-

ciamento sinistro solo per

impianto modul e/o bitubo no

monotubo ad anello (compa-

tibile unicamente con sonda

dn 11 mm)

Allacciamento

standard

Cod. B99

Allacciamenti idraulici

saldati lateralmente

in asse

primo e ultimo

elemento lato sx

Predisposizione per allaccia-

mento destro solo per impianto

modul e/o bitubo no monotubo

ad anello (compatibile unica-

mente con sonda dn 11 mm)

C

1⁄2”

Allacciamento Idraulico per radiatori FILO, ARES, VENUS, ARES Cromato, VENUS Cromato, MINUETTE

C

Cod. B01

1⁄2”

1⁄2”

1⁄2”

1⁄2”

1⁄2”

Allacciamento

personalizzato con

2 manicotti e diaframma

Allacciamenti Idraulici per radiatore FLAUTO 2

Cod. B01

Cod. B10

Allacciamento

standard

Cod. B14

Cod. B99

C

1⁄2”

C

1⁄2”

C

1⁄2”

C

1⁄2”

1⁄2”

1⁄2”

1⁄2”

1⁄2”

Allacciamento

Allacciamenti idraulici sal-

standard

dati lateralmente in asse

primo e ultimo

elemento lato dx

1⁄2”

Predisposizione per allacciamento destro solo

per impianto modul e/o bitubo no monotubo

ad anello (compatibile unicamente

con sonda dn 11 mm)

1⁄2”

1⁄2”

Allacciamento

personalizzato con

2 manicotti e diaframma
