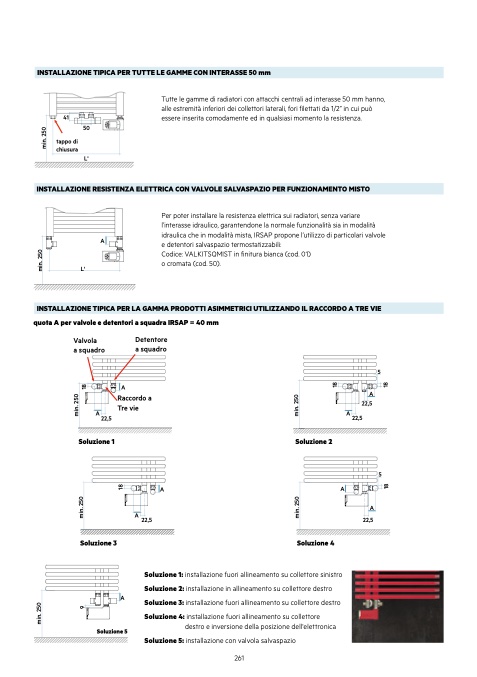

INSTALLAZIONE TIPICA PER TUTTE LE GAMME CON INTERASSE 50 mm

41

tappo di

chiusura

L'

Tutte le gamme di radiatori con attacchi centrali ad interasse 50 mm hanno,

alle estremità inferiori dei collettori laterali, fori filettati da 1/2” in cui può

essere inserita comodamente ed in qualsiasi momento la resistenza.

50

INSTALLAZIONE RESISTENZA ELETTRICA CON VALVOLE SALVASPAZIO PER FUNZIONAMENTO MISTO

A

L'

Per poter installare la resistenza elettrica sui radiatori, senza variare

l’interasse idraulico, garantendone la normale funzionalità sia in modalità

idraulica che in modalità mista, IRSAP propone l’utilizzo di particolari valvole

e detentori salvaspazio termostatizzabili:

Codice: VALKITSQMIST in finitura bianca (cod. 01)

o cromata (cod. 50).

INSTALLAZIONE TIPICA PER LA GAMMA PRODOTTI ASIMMETRICI UTILIZZANDO IL RACCORDO A TRE VIE

quota A per valvole e detentori a squadra IRSAP = 40 mm

Valvola

a squadro

A

22,5

Soluzione 1

Soluzione 3

Soluzione 5

Detentore

a squadro

A

Raccordo a

Tre vie

A

22,5

A

22,5

5

5

A

Soluzione 1: installazione fuori allineamento su collettore sinistro

Soluzione 2: installazione in allineamento su collettore destro

Soluzione 3: installazione fuori allineamento su collettore destro

Soluzione 4: installazione fuori allineamento su collettore

destro e inversione della posizione dell'elettronica

Soluzione 5: installazione con valvola salvaspazio

A

22,5

Soluzione 2

A

A

Soluzione 4

A

22,5

m

i

n

.

2

5

0

m

i

n

.

2

5

0

m

i

n

.

2

5

0
