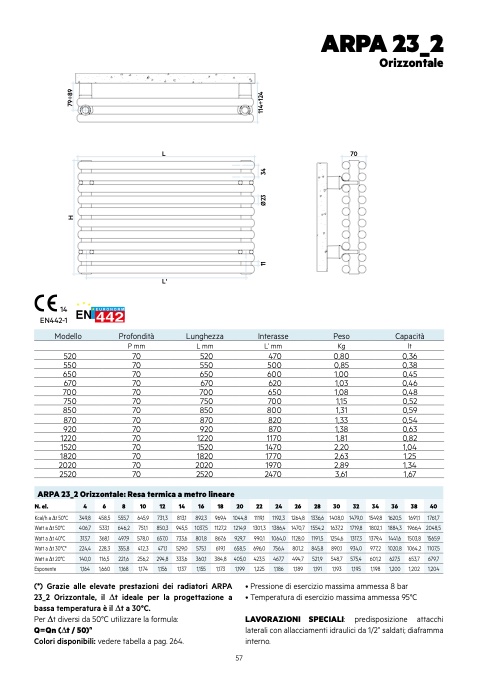

ARPA 23_2
Orizzontale
L
70
L'
14
EN442-1
P mm
520
70
550
70
650
70
670
70
700
70
750
70
850
70
870
70
920
70
1220
70
1520
70
1820
70
2020
70
2520
70
L mm
520
550
650
670
700
750
850
870
920
1220
1520
1820
2020
2520
L’ mm
470
500
600
620
650
700
800
820
870
1170
1470
1770
1970
2470
Kg
lt
0,80
0,36
0,85
0,38
1,00
0,45
1,03
0,46
1,08
0,48
1,15
0,52
1,31
0,59
1,33
0,54
1,38
0,63
1,81
0,82
2,20
1,04
2,63
1,25
2,89
1,34
3,61
1,67
Modello
Profondità
Lunghezza
Interasse
Peso
Capacità
ARPA 23_2 Orizzontale: Resa termica a metro lineare
N. el.
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
Kcal/h a ∆t 50°C
349,8
458,5
555,7
645,9
731,3
813,1
892,3
969,4
1044,8
1119,1
1192,3
1264,8
1336,6
1408,0
1479,0
1549,8
1620,5
1691,1
1761,7
Watt a ∆t 50°C
406,7
533,1
646,2
751,1
850,3
945,5
1037,5
1127,2
1214,9
1301,3
1386,4
1470,7
1554,2
1637,2
1719,8
1802,1
1884,3
1966,4
2048,5
Watt a ∆t 40°C
313,7
368,1
497,9
578,0
657,0
733,6
801,8
867,6
929,7
990,1
1064,0
1128,0
1191,5
1254,6
1317,3
1379,4
1441,6
1503,8
1565,9
Watt a ∆t 30°C*
224,4
228,3
355,8
412,3
471,1
529,0
575,1
619,1
658,5
696,0
756,4
801,2
845,8
890,1
934,0
977,2
1020,8
1064,2
1107,5
Watt a ∆t 20°C
140,0
116,5
221,6
256,2
294,8
333,6
360,1
384,8
405,0
423,5
467,7
494,7
521,9
548,7
575,4
601,2
627,5
653,7
679,7
1,164
1,660
1,168
1,174
1,156
1,137
1,155
1,173
1,199
1,225
1,186
1,189
1,191
1,193
1,195
1,198
1,200
1,202
1,204
Esponente
(*) Grazie alle elevate prestazioni dei radiatori ARPA
23_2 Orizzontale, il ∆t ideale per la progettazione a
bassa temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula:
Q=Qn (∆t / 50)
n
Colori disponibili: vedere tabella a pag. 264.
• Pressione
• Temperatura di esercizio massima ammessa 95°C
57
di esercizio massima ammessa 8 bar
LAVORAZIONI SPECIALI: predisposizione attacchi
laterali con allacciamenti idraulici da 1/2” saldati; diaframma
interno.
1
1
Ø
2
3
3
4
1
1
4
÷
1
2
4
H
7
9
÷
8
