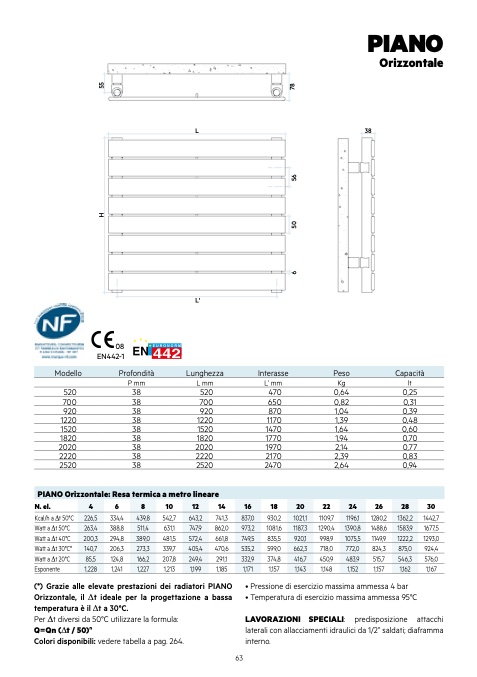

PIANO

Orizzontale

L

38

08

EN442-1

L'

L mm

520

700

920

1220

1520

1820

2020

2220

2520

Modello

Profondità

Lunghezza

Interasse

Peso

Capacità

520

700

920

1220

1520

1820

2020

2220

2520

Esponente

P mm

38

38

38

38

38

38

38

38

38

L’ mm

Kg

lt

470

0,64

0,25

650

0,82

0,31

870

1,04

0,39

1170

1,39

0,48

1470

1,64

0,60

1770

1,94

0,70

1970

2,14

0,77

2170

2,39

0,83

2470

2,64

0,94

PIANO Orizzontale: Resa termica a metro lineare

N. el.

4

6

8

10

12

14

16

18

20

22

24

26

28

Kcal/h a ∆t 50°C

226,5

334,4

439,8

542,7

643,2

741,3

837,0

930,2

1021,1

1109,7

1196,1

1280,2

1362,2

Watt a ∆t 50°C

263,4

388,8

511,4

631,1

747,9

862,0

973,2

1081,6

1187,3

1290,4

1390,8

1488,6

1583,9

Watt a ∆t 40°C

200,3

294,8

389,0

481,5

572,4

661,8

749,5

835,5

920,1

998,9

1075,5

1149,9

1222,2

Watt a ∆t 30°C*

140,7

206,3

273,3

339,7

405,4

470,6

535,2

599,0

662,3

718,0

772,0

824,3

875,0

Watt a ∆t 20°C

85,5

124,8

166,2

207,8

249,4

291,1

332,9

374,8

416,7

450,9

483,9

515,7

546,3

1,228

1,241

1,227

1,213

1,199

1,185

1,171

1,157

1,143

1,148

1,152

1,157

1,162

(*) Grazie alle elevate prestazioni dei radiatori PIANO

Orizzontale, il ∆t ideale per la progettazione a bassa

temperatura è il ∆t a 30°C.

Per ∆t diversi da 50°C utilizzare la formula:

Q=Qn (∆t / 50)

n

Colori disponibili: vedere tabella a pag. 264.

30

1442,7

1677,5

1293,0

924,4

576,0

1,167

LAVORAZIONI SPECIALI: predisposizione attacchi

laterali con allacciamenti idraulici da 1/2” saldati; diaframma

interno.

63

• Pressione

• Temperatura di esercizio massima ammessa 95°C

di esercizio massima ammessa 4 bar

5

5

7

8

6

5

0

5

6

H
