18
EN442-1
Modello Prof. Altezza Interasse Peso
Cap.
Potenza Termica
∆t=50°C ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C
Esp.
P mm
520
76
650
76
700
76
920
76
1020
76
1220
76
1520
76
1820
76
2020
76
H mm
520
650
700
920
1020
1220
1520
1820
2020
H’ mm
470
600
650
870
970
1170
1470
1770
1970
Kg
lt
1,34
0,94
1,60
1,16
1,70
1,25
2,15
1,62
2,35
1,79
2,75
2,12
3,35
2,63
3,95
3,14
4,35
3,48
kcal/h
49,4
61,8
66,5
86,3
94,8
111,9
137,8
163,5
180,1
Watt
57,5
71,9
77,4
100,4
110,3
130,1
160,3
190,1
209,4
Watt
Watt (*)
43,2
29,9
53,8
37,1
58,0
39,9
74,9
51,3
82,2
56,3
97,1
66,6
119,7
82,2
142,2
97,7
156,7
107,8
Watt
n.
17,8
1,280
21,9
1,295
23,6
1,295
30,1
1,314
33,1
1,314
39,2
1,310
48,4
1,306
57,6
1,302
63,7
1,300
(*) Grazie alle elevate prestazioni dei radiatori

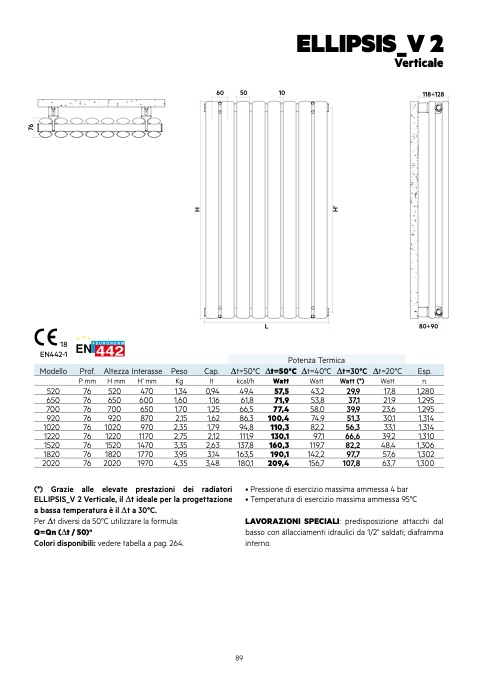

ELLIPSIS_V 2 Verticale, il ∆t ideale per la progettazione
a bassa temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula:
Q=Qn (∆t / 50)
n
Colori disponibili: vedere tabella a pag. 264.
• Pressione di esercizio massima ammessa 4
• Temperatura di esercizio massima ammessa 95°C
LAVORAZIONI SPECIALI: predisposizione attacchi dal
basso con allacciamenti idraulici da 1/2” saldati; diaframma
interno.
60
50
10
ELLIPSIS_V 2
Verticale
118÷128
H
H
'
7
6
89
L
80÷90
bar
