MORE COLLECTIO
N
14
ARCHITECTURAL
1
5
MORE PAD HV
2

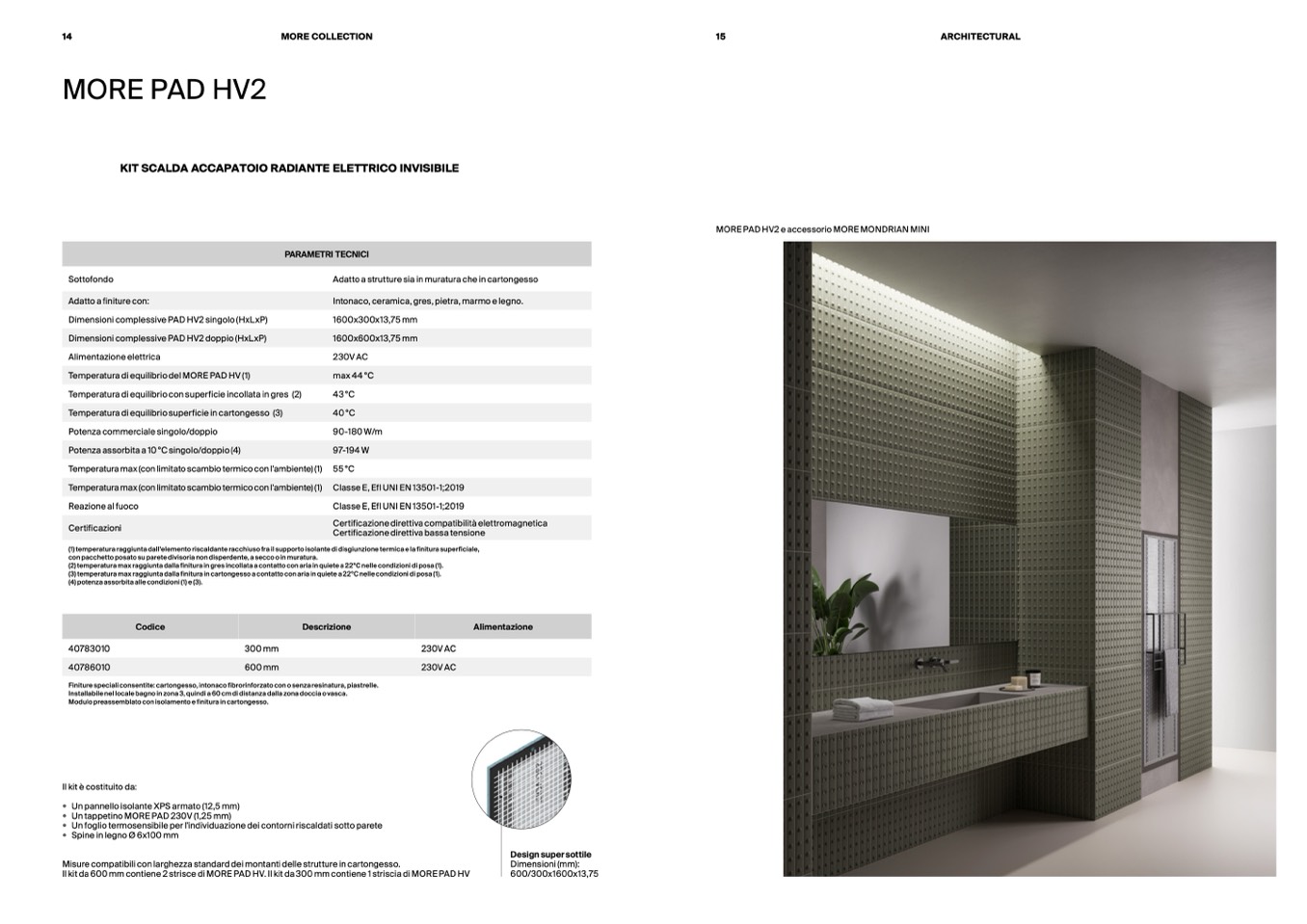

KIT SCALDA ACCAPATOIO RADIANTE ELETTRICO INVISIBILE
MORE PAD HV2 e accessorio MORE MONDRIAN MINI
PARAMETRI TECNICI
Sottofondo
Adatto a strutture sia in muratura che in cartongess
o
Adatto a finiture con:
Intonaco, ceramica, gres, pietra, marmo e legno
.
Dimensioni complessive PAD HV2 singolo (HxLxP)
1600x300x13,75 mm
Dimensioni complessive PAD HV2 doppio (HxLxP)
1600x600x13,75 mm
Alimentazione elettrica
230V A
C
Temperatura di equilibrio del MORE PAD HV (1)
max 44 °C
Temperatura di equilibrio con superficie incollata in gres (2)
43 °C
Temperatura di equilibrio superficie in cartongesso (3)
40 °C
Potenza commerciale singolo/doppio
90-180 W/m
Potenza assorbita a 10 °C singolo/doppio (4)
97-194 W
Temperatura max (con limitato scambio termico con l'ambiente) (1)
55 °C
Temperatura max (con limitato scambio termico con l'ambiente) (1)
Classe E, Efl UNI EN 13501-1;201
9
Reazione al fuoco
Classe E, Efl UNI EN 13501-1;201
9
Certificazioni
Certificazione direttiva compatibilità elettromagnetica
Certificazione direttiva bassa tensione
(1) temperatura raggiunta dall'elemento riscaldante racchiuso fra il supporto isolante di disgiunzione termica e la finitura superficiale,
con pacchetto posato su parete divisoria non disperdente, a secco o in muratura
.
(2) temperatura max raggiunta dalla finitura in gres incollata a contatto con aria in quiete a 22°C nelle condizioni di posa (1).
(3) temperatura max raggiunta dalla finitura in cartongesso a contatto con aria in quiete a 22°C nelle condizioni di posa (1).
(4) potenza assorbita alle condizioni (1) e (3)
.
Codice
Descrizione
40783010
300 mm
230V A
C
40786010
600 mm
230V A
C
Finiture speciali consentite: cartongesso, intonaco fibrorinforzato con o senza resinatura, piastrelle
.
Installabile nel locale bagno in zona 3, quindi a 60 cm di distanza dalla zona doccia o vasca
.
Modulo preassemblato con isolamento e finitura in cartongesso
.
Alimentazione
Il kit è costituito da
:
•
•
•
•
Un pannello isolante XPS armato (12,5 mm)
Un tappetino MORE PAD 230V (1,25 mm)
Un foglio termosensibile per l'individuazione dei contorni riscaldati sotto parete
Spine in legno Ø 6x100 m
m
Misure compatibili con larghezza standard dei montanti delle strutture in cartongesso
.
Il kit da 600 mm contiene 2 strisce di MORE PAD HV. Il kit da 300 mm contiene 1 striscia di MORE PAD HV
Design super sottil
e
Dimensioni (mm)
:
600/300x1600x13,75
