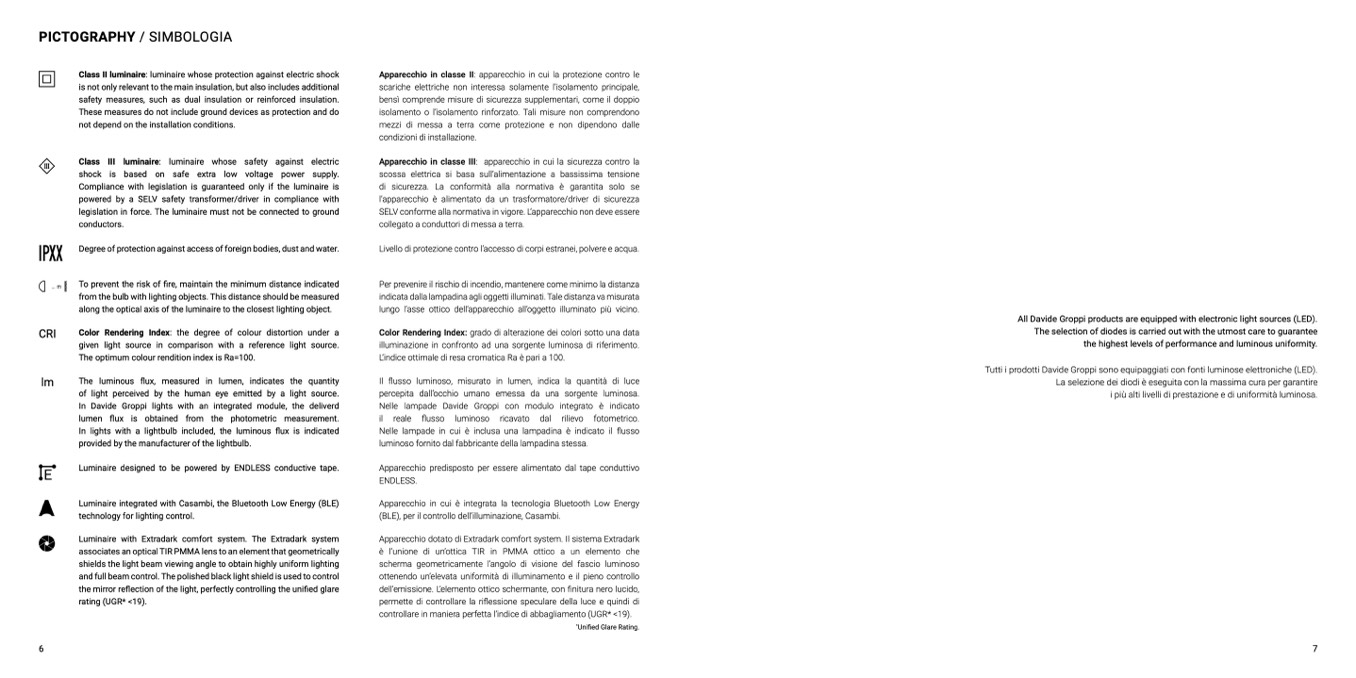

PICTOGRAPHY / SIMBOLOGI
A
Class II luminaire: luminaire whose protection against electric shock
is not only relevant to the main insulation, but also includes additiona
l
safety measures, such as dual insulation or reinforced insulation
.
These measures do not include ground devices as protection and do
not depend on the installation conditions
.
Class III luminaire: luminaire whose safety against electri
c
shock is based on safe extra low voltage power supply
.
Compliance with legislation is guaranteed only if the luminaire is
powered by a SELV safety transformer/driver in compliance with
legislation in force. The luminaire must not be connected to groun
d
conductors.
XX
Degree of protection against access of foreign bodies, dust and water.
CRI
lm
To prevent the risk of fire, maintain the minimum distance indicate
d
from the bulb with lighting objects. This distance should be measure
d
along the optical axis of the luminaire to the closest lighting object
.
Color Rendering Index: the degree of colour distortion under a
given light source in comparison with a reference light source.
The optimum colour rendition index is Ra=100
.
The luminous flux, measured in lumen, indicates the quantit
y
of light perceived by the human eye emitted by a light source.
In Davide Groppi lights with an integrated module, the deliver
d
lumen flux is obtained from the photometric measurement.
In lights with a lightbulb included, the luminous flux is indicate
d
provided by the manufacturer of the lightbulb.
Luminaire designed to be powered by ENDLESS conductive tape.
Luminaire integrated with Casambi, the Bluetooth Low Energy (BLE
)
technology for lighting control.
Luminaire with Extradark comfort system. The Extradark syste
m
associates an optical TIR PMMA lens to an element that geometricall
y
shields the light beam viewing angle to obtain highly uniform lighting
and full beam control. The polished black light shield is used to control
the mirror reflection of the light, perfectly controlling the unified glare
rating (UGR* <19).
6
Apparecchio in classe II: apparecchio in cui la protezione contro le
scariche elettriche non interessa solamente l’isolamento principale,
bensì comprende misure di sicurezza supplementari, come il doppio
isolamento o l’isolamento rinforzato. Tali misure non comprendono
mezzi di messa a terra come protezione e non dipendono dalle
condizioni di installazione
.
Apparecchio in classe III: apparecchio in cui la sicurezza contro l
a
scossa elettrica si basa sull’alimentazione a bassissima tension
e
di sicurezza. La conformità alla normativa è garantita solo s
e
l’apparecchio è alimentato da un trasformatore/driver di sicurezz
a
SELV conforme alla normativa in vigore. L’apparecchio non deve esser
e
collegato a conduttori di messa a terra
.
Livello di protezione contro l’accesso di corpi estranei, polvere e acqua
.
Per prevenire il rischio di incendio, mantenere come minimo la distanz
a
indicata dalla lampadina agli oggetti illuminati. Tale distanza va misurata
lungo l’asse ottico dell’apparecchio all’oggetto illuminato più vicino.
Color Rendering Index: grado di alterazione dei colori sotto una data
illuminazione in confronto ad una sorgente luminosa di riferimento.
L’indice ottimale di resa cromatica Ra è pari a 100
.
Il
flusso luminoso, misurato in lumen, indica la quantità di luce
percepita dall’occhio umano emessa da una sorgente luminosa
.
Nelle lampade Davide Groppi con modulo integrato è indicat
o
il reale
flusso luminoso ricavato dal rilievo fotometrico.
Nelle lampade in cui è inclusa una lampadina è indicato il
flusso
luminoso fornito dal fabbricante della lampadina stessa
.
Apparecchio predisposto per essere alimentato dal tape conduttivo
ENDLESS
.
Apparecchio in cui è integrata la tecnologia Bluetooth Low Energ
y
(BLE), per il controllo dell’illuminazione, Casambi.
Apparecchio dotato di Extradark comfort system. Il sistema Extradar
k
è l’unione di un’ottica TIR in PMMA ottico a un elemento che
scherma geometricamente l’angolo di visione del fascio luminoso
ottenendo un’elevata uniformità di illuminamento e il pieno controllo
dell’emissione. L’elemento ottico schermante, con
finitura nero lucido,
permette di controllare la riflessione speculare della luce e quindi di
controllare in maniera perfetta l’indice di abbagliamento (UGR* <19)
.
*Unified Glare Rating
.
All Davide Groppi products are equipped with electronic light sources (LED).
The selection of diodes is carried out with the utmost care to guarantee
the highest levels of performance and luminous uniformity.
Tutti i prodotti Davide Groppi sono equipaggiati con fonti luminose elettroniche (LED)
.
La selezione dei diodi è eseguita con la massima cura per garantire
i più alti livelli di prestazione e di uniformità luminosa
.
7
