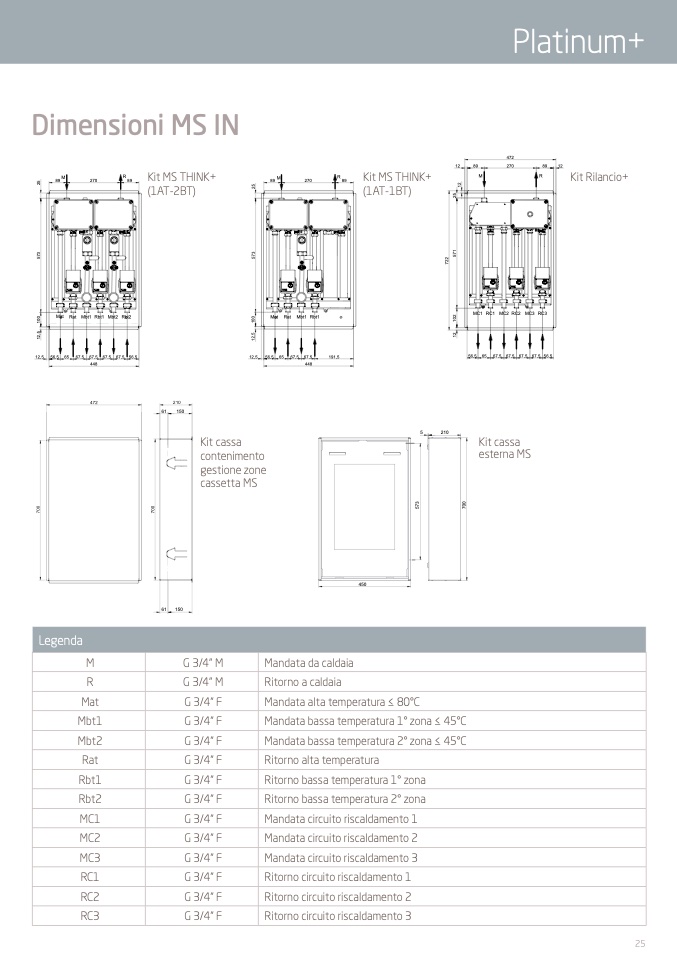

Dimensioni MS IN

1AT-2BT ERP

89

M

270

R

89

Mat Rat Mbt1 Rbt1 Mbt2 Rbt2

12,5 56,5 65 67,5 67,5 67,5 67,5 56,5

448

1AT-1BT ERP

270

12

89

472

270

89

12

R

Legenda

R

Mat

Mbt1

Mbt2

Rat

Rbt1

Rbt2

MC1

MC2

MC3

RC1

RC2

RC3

M

G 3/4” M

G 3/4” M

G 3/4” F

G 3/4” F

G 3/4” F

G 3/4” F

G 3/4” F

G 3/4” F

G 3/4” F

G 3/4” F

G 3/4” F

G 3/4” F

G 3/4” F

G 3/4” F

Kit MS THINK+

(1AT-2BT)

89

M

R

89

Kit MS THINK+

(1AT-1BT)

M

Kit Rilancio+

61

150

61

150

450

Mandata da caldaia

Ritorno a caldaia

Mandata alta temperatura ≤ 80°C

Mandata bassa temperatura 1° zona ≤ 45°C

Mandata bassa temperatura 2° zona ≤ 45°C

Ritorno alta temperatura

Ritorno bassa temperatura 1° zona

Ritorno bassa temperatura 2° zona

Mandata circuito riscaldamento 1

Mandata circuito riscaldamento 2

Mandata circuito riscaldamento 3

Ritorno circuito riscaldamento 1

Ritorno circuito riscaldamento 2

Ritorno circuito riscaldamento 3

Mat Rat Mbt1 Rbt1

12,5

56,5 65 67,5 67,5

448

Kit cassa

contenimento

gestione zone

cassetta MS

191,5

MC1 RC1 MC2 RC2 MC3 RC3

56,5 65 67,5 67,5 67,5 67,5 56,5

Kit cassa

esterna MS

5
