lindab | air movement

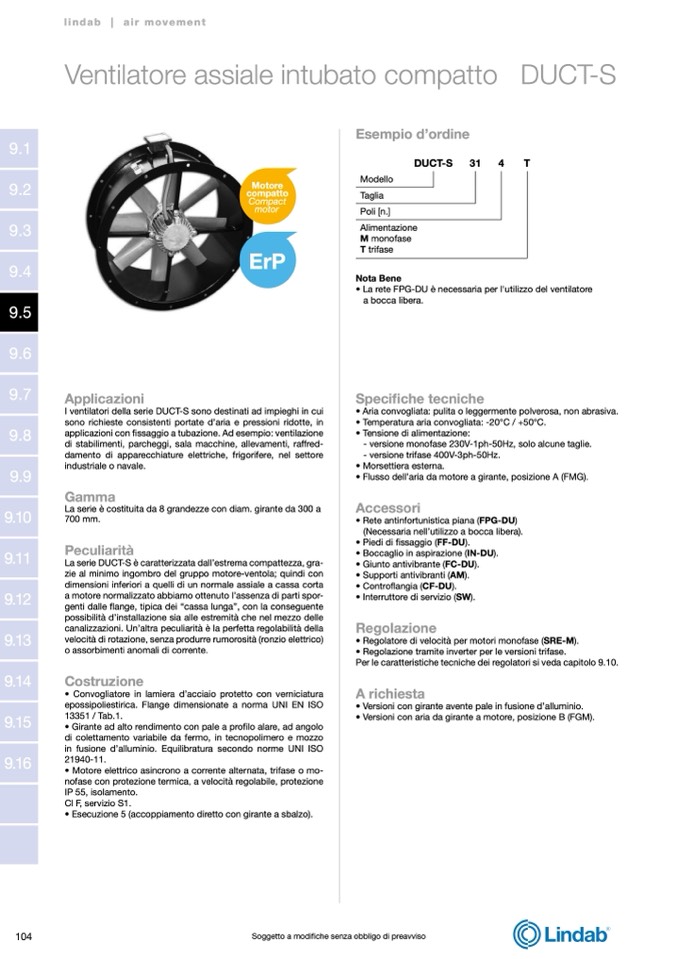

Ventilatore assiale intubato compatto DUCT-S

Motore

compatto

Compact

motor

ErP

Esempio d’ordine

DUCT-S

31

4

T

Modello

Taglia

Poli [n.]

Alimentazione

M monofase

T trifase

Nota Bene

• La rete FPG-DU è necessaria per l'utilizzo del ventilatore

a bocca libera.

Specifiche tecniche

• Aria convogliata: pulita o leggermente polverosa, non abrasiva.

• Temperatura aria convogliata: -20°C / +50°C.

• Tensione di alimentazione:

- versione monofase 230V-1ph-50Hz, solo alcune taglie.

- versione trifase 400V-3ph-50Hz.

• Morsettiera esterna.

• Flusso dell’aria da motore a girante, posizione A (FMG).

Accessori

• Rete antinfortunistica piana (FPG-DU)

(Necessaria nell’utilizzo a bocca libera).

• Piedi di fissaggio (FF-DU).

• Boccaglio in aspirazione (IN-DU).

• Giunto antivibrante (FC-DU).

• Supporti antivibranti (AM).

• Controflangia (CF-DU).

• Interruttore di servizio (SW).

Regolazione

• Regolatore di velocità per motori monofase (SRE-M).

• Regolazione tramite inverter per le versioni trifase.

Per le caratteristiche tecniche dei regolatori si veda capitolo 9.10.

A richiesta

• Versioni con girante avente pale in fusione d’alluminio.

• Versioni con aria da girante a motore, posizione B (FGM).

Applicazioni

I ventilatori della serie DUCT-S sono destinati ad impieghi in cui

sono richieste consistenti portate d’aria e pressioni ridotte, in

applicazioni con fissaggio a tubazione. Ad esempio: ventilazione

di stabilimenti, parcheggi, sala macchine, allevamenti, raffred-

damento di apparecchiature elettriche, frigorifere, nel settore

industriale o navale.

Gamma

La serie è costituita da 8 grandezze con diam. girante da 300 a

700 mm.

Peculiarità

La serie DUCT-S è caratterizzata dall’estrema compattezza, gra-

zie al minimo ingombro del gruppo motore-ventola; quindi con

dimensioni inferiori a quelli di un normale assiale a cassa corta

a motore normalizzato abbiamo ottenuto l’assenza di parti spor-

genti dalle flange, tipica dei “cassa lunga”, con la conseguente

possibilità d’installazione sia alle estremità che nel mezzo delle

canalizzazioni. Un’altra peculiarità è la perfetta regolabilità della

velocità di rotazione, senza produrre rumorosità (ronzio elettrico)

o assorbimenti anomali di corrente.

Costruzione

• Convogliatore in lamiera d’acciaio protetto con verniciatura

epossipoliestirica. Flange dimensionate a norma UNI EN ISO

13351 / Tab.1.

• Girante ad alto rendimento con pale a profilo alare, ad angolo

di colettamento variabile da fermo, in tecnopolimero e mozzo

in fusione d’alluminio. Equilibratura secondo norme UNI ISO

21940-11.

• Motore elettrico asincrono a corrente alternata, trifase o mo-

nofase con protezione termica, a velocità regolabile, protezione

IP 55, isolamento.

Cl F, servizio S1.

• Esecuzione 5 (accoppiamento diretto con girante a sbalzo).

104
