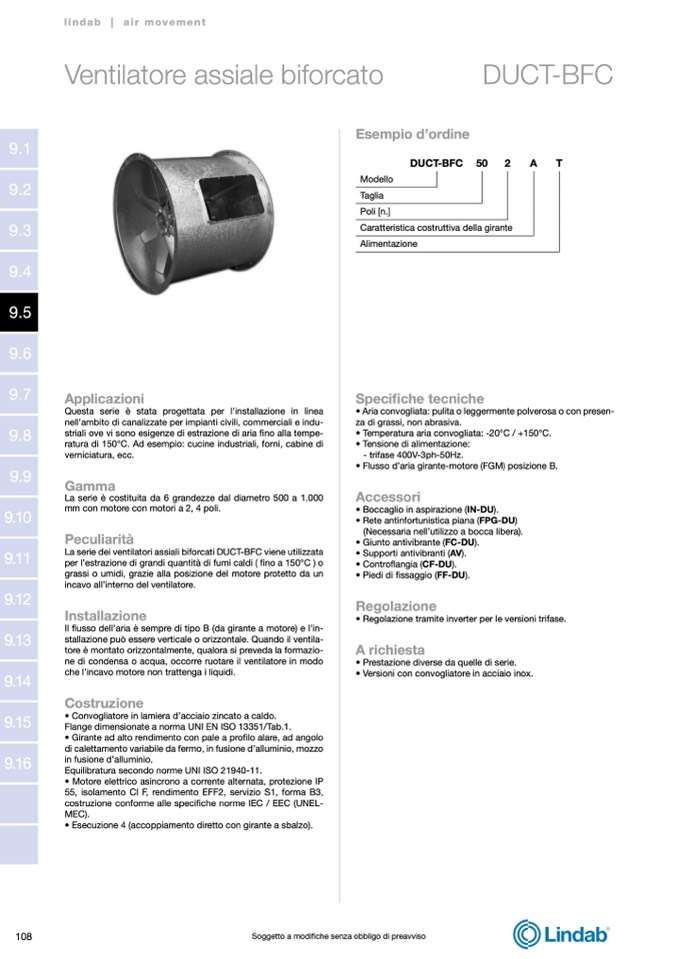

lindab | air movement

Ventilatore assiale biforcato

DUCT-BFC

Esempio d’ordine

DUCT-BFC

50

2

A

T

Applicazioni

Questa serie è stata progettata per l'installazione in linea

nell'ambito di canalizzate per impianti civili, commerciali e indu-

striali ove vi sono esigenze di estrazione di aria fino alla tempe-

ratura di 150°C. Ad esempio: cucine industriali, forni, cabine di

verniciatura, ecc.

Gamma

La serie è costituita da 6 grandezze dal diametro 500 a 1.000

mm con motore con motori a 2, 4 poli.

Peculiarità

La serie dei ventilatori assiali biforcati DUCT-BFC viene utilizzata

per l’estrazione di grandi quantità di fumi caldi ( fino a 150°C ) o

grassi o umidi, grazie alla posizione del motore protetto da un

incavo all’interno del ventilatore.

Installazione

Il flusso dell’aria è sempre di tipo B (da girante a motore) e l’in-

stallazione può essere verticale o orizzontale. Quando il ventila-

tore è montato orizzontalmente, qualora si preveda la formazio-

ne di condensa o acqua, occorre ruotare il ventilatore in modo

che l’incavo motore non trattenga i liquidi.

Costruzione

• Convogliatore in lamiera d’acciaio zincato a caldo.

Flange dimensionate a norma UNI EN ISO 13351/Tab.1.

• Girante ad alto rendimento con pale a profilo alare, ad angolo

di calettamento variabile da fermo, in fusione d’alluminio, mozzo

in fusione d’alluminio.

Equilibratura secondo norme UNI ISO 21940-11.

• Motore elettrico asincrono a corrente alternata, protezione IP

55, isolamento Cl F, rendimento EFF2, servizio S1, forma B3,

costruzione conforme alle specifiche norme IEC / EEC (UNEL-

MEC).

• Esecuzione 4 (accoppiamento diretto con girante a sbalzo).

Specifiche tecniche

• Aria convogliata: pulita o leggermente polverosa o con presen-

za di grassi, non abrasiva.

• Temperatura aria convogliata: -20°C / +150°C.

• Tensione di alimentazione:

- trifase 400V-3ph-50Hz.

• Flusso d’aria girante-motore (FGM) posizione B.

Accessori

• Boccaglio in aspirazione (IN-DU).

• Rete antinfortunistica piana (FPG-DU)

(Necessaria nell’utilizzo a bocca libera).

• Giunto antivibrante (FC-DU).

• Supporti antivibranti (AV).

• Controflangia (CF-DU).

• Piedi di fissaggio (FF-DU).

Regolazione

• Regolazione tramite inverter per le versioni trifase.

A richiesta

• Prestazione diverse da quelle di serie.

• Versioni con convogliatore in acciaio inox.

Modello

Taglia

Poli [n.]

Caratteristica costruttiva della girante

Alimentazione

108
