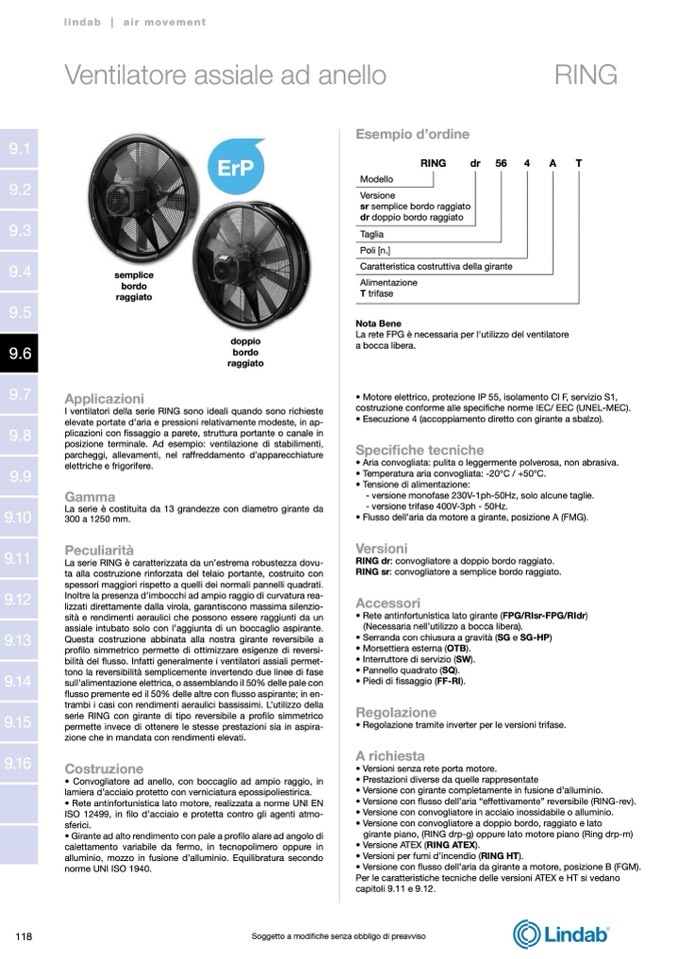

lindab | air movement

Ventilatore assiale ad anello

RING

ErP

Esempio d’ordine

RING

dr

56

4

A

T

Modello

Versione

sr semplice bordo raggiato

dr doppio bordo raggiato

Taglia

Poli [n.]

Caratteristica costruttiva della girante

Alimentazione

T trifase

Nota Bene

La rete FPG è necessaria per l'utilizzo del ventilatore

a bocca libera.

• Motore elettrico, protezione IP 55, isolamento Cl F, servizio S1,

costruzione conforme alle specifiche norme IEC/ EEC (UNEL-MEC).

• Esecuzione 4 (accoppiamento diretto con girante a sbalzo).

Specifiche tecniche

• Aria convogliata: pulita o leggermente polverosa, non abrasiva.

• Temperatura aria convogliata: -20°C / +50°C.

• Tensione di alimentazione:

- versione monofase 230V-1ph-50Hz, solo alcune taglie.

- versione trifase 400V-3ph - 50Hz.

• Flusso dell’aria da motore a girante, posizione A (FMG).

Versioni

RING dr: convogliatore a doppio bordo raggiato.

RING sr: convogliatore a semplice bordo raggiato.

Accessori

• Rete antinfortunistica lato girante (FPG/RIsr-FPG/RIdr)

(Necessaria nell’utilizzo a bocca libera).

• Serranda con chiusura a gravità (SG e SG-HP)

• Morsettiera esterna (OTB).

• Interruttore di servizio (SW).

• Pannello quadrato (SQ).

• Piedi di fissaggio (FF-RI).

Regolazione

• Regolazione tramite inverter per le versioni trifase.

A richiesta

• Versioni senza rete porta motore.

• Prestazioni diverse da quelle rappresentate

• Versione con girante completamente in fusione d’alluminio.

• Versione con flusso dell’aria “effettivamente” reversibile (RING-rev).

• Versione con convogliatore in acciaio inossidabile o alluminio.

• Versione con convogliatore a doppio bordo, raggiato e lato

girante piano, (RING drp-g) oppure lato motore piano (Ring drp-m)

• Versione ATEX (RING ATEX).

• Versioni per fumi d’incendio (RING HT).

• Versione con flusso dell’aria da girante a motore, posizione B (FGM).

Per le caratteristiche tecniche delle versioni ATEX e HT si vedano

capitoli 9.11 e 9.12.

semplice

bordo

raggiato

Applicazioni

doppio

bordo

raggiato

I ventilatori della serie RING sono ideali quando sono richieste

elevate portate d’aria e pressioni relativamente modeste, in ap-

plicazioni con fissaggio a parete, struttura portante o canale in

posizione terminale. Ad esempio: ventilazione di stabilimenti,

parcheggi, allevamenti, nel raffreddamento d’apparecchiature

elettriche e frigorifere.

Gamma

La serie è costituita da 13 grandezze con diametro girante da

300 a 1250 mm.

Peculiarità

La serie RING è caratterizzata da un’estrema robustezza dovu-

ta alla costruzione rinforzata del telaio portante, costruito con

spessori maggiori rispetto a quelli dei normali pannelli quadrati.

Inoltre la presenza d’imbocchi ad ampio raggio di curvatura rea-

lizzati direttamente dalla virola, garantiscono massima silenzio-

sità e rendimenti aeraulici che possono essere raggiunti da un

assiale intubato solo con l’aggiunta di un boccaglio aspirante.

Questa costruzione abbinata alla nostra girante reversibile a

profilo simmetrico permette di ottimizzare esigenze di reversi-

bilità del flusso. Infatti generalmente i ventilatori assiali permet-

tono la reversibilità semplicemente invertendo due linee di fase

sull’alimentazione elettrica, o assemblando il 50% delle pale con

flusso premente ed il 50% delle altre con flusso aspirante; in en-

trambi i casi con rendimenti aeraulici bassissimi. L’utilizzo della

serie RING con girante di tipo reversibile a profilo simmetrico

permette invece di ottenere le stesse prestazioni sia in aspira-

zione che in mandata con rendimenti elevati.

Costruzione

• Convogliatore ad anello, con boccaglio ad ampio raggio, in

lamiera d’acciaio protetto con verniciatura epossipoliestirica.

• Rete antinfortunistica lato motore, realizzata a norme UNI EN

ISO 12499, in filo d’acciaio e protetta contro gli agenti atmo-

sferici.

• Girante ad alto rendimento con pale a profilo alare ad angolo di

calettamento variabile da fermo, in tecnopolimero oppure in

alluminio, mozzo in fusione d’alluminio. Equilibratura secondo

norme UNI ISO 1940.

118
