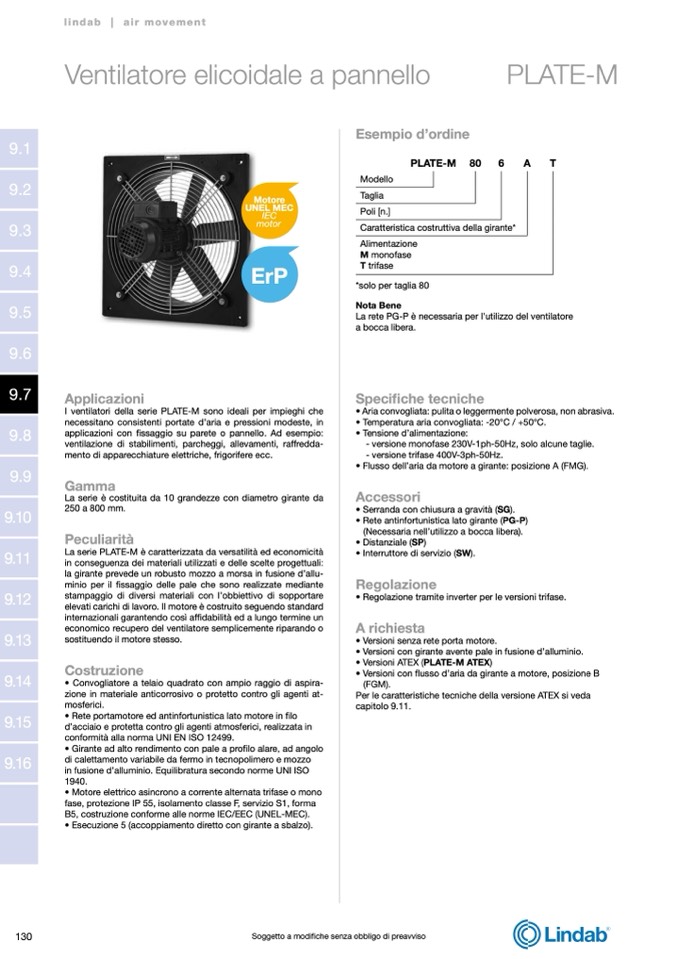

Ventilatore elicoidale a pannello

PLATE-M

Motore

UNEL MEC

IEC

motor

ErP

Esempio d’ordine

PLATE-M

80

6

A

T

Modello

Taglia

Poli [n.]

Caratteristica costruttiva della girante*

Alimentazione

M monofase

T trifase

*solo per taglia 80

Nota Bene

La rete PG-P è necessaria per l'utilizzo del ventilatore

a bocca libera.

Specifiche tecniche

• Aria convogliata: pulita o leggermente polverosa, non abrasiva.

• Temperatura aria convogliata: -20°C / +50°C.

• Tensione d’alimentazione:

- versione monofase 230V-1ph-50Hz, solo alcune taglie.

- versione trifase 400V-3ph-50Hz.

• Flusso dell’aria da motore a girante: posizione A (FMG).

Accessori

• Serranda con chiusura a gravità (SG).

• Rete antinfortunistica lato girante (PG-P)

(Necessaria nell’utilizzo a bocca libera).

• Distanziale (SP)

• Interruttore di servizio (SW).

Regolazione

• Regolazione tramite inverter per le versioni trifase.

A richiesta

• Versioni senza rete porta motore.

• Versioni con girante avente pale in fusione d’alluminio.

• Versioni ATEX (PLATE-M ATEX)

• Versioni con flusso d’aria da girante a motore, posizione B

(FGM).

Per le caratteristiche tecniche della versione ATEX si veda

capitolo 9.11.

Applicazioni

I ventilatori della serie PLATE-M sono ideali per impieghi che

necessitano consistenti portate d’aria e pressioni modeste, in

applicazioni con fissaggio su parete o pannello. Ad esempio:

ventilazione di stabilimenti, parcheggi, allevamenti, raffredda-

mento di apparecchiature elettriche, frigorifere ecc.

Gamma

La serie è costituita da 10 grandezze con diametro girante da

250 a 800 mm.

Peculiarità

La serie PLATE-M

è caratterizzata da versatilità ed economicità

in conseguenza dei materiali utilizzati e delle scelte progettuali:

la girante prevede un robusto mozzo a morsa in fusione d’allu-

minio per il fissaggio delle pale che sono realizzate mediante

stampaggio di diversi materiali con l’obbiettivo di sopportare

elevati carichi di lavoro. Il motore è costruito seguendo standard

internazionali garantendo così affidabilit

à ed a lungo termine un

economico recupero del ventilatore semplicemente riparando o

sostituendo il motore stesso.

Costruzione

• Convogliatore a telaio quadrato con ampio raggio di aspira-

zione in materiale anticorrosivo o protetto contro gli agenti at-

mosferici.

• Rete portamotore ed antinfortunistica lato motore in filo

d’acciaio e protetta contro gli agenti atmosferici, realizzata in

conformità alla norma UNI EN ISO 12499.

• Girante ad alto rendimento con pale a profilo alare, ad angolo

di calettamento variabile da fermo in tecnopolimero e mozzo

in fusione d’alluminio. Equilibratura secondo norme UNI ISO

1940.

• Motore elettrico asincrono a corrente alternata trifase o mono

fase, protezione IP 55, isolamento classe F, servizio S1, forma

B5, costruzione conforme alle norme IEC/EEC (UNEL-MEC).

• Esecuzione 5 (accoppiamento diretto con girante a sbalzo).
