lindab | air movement

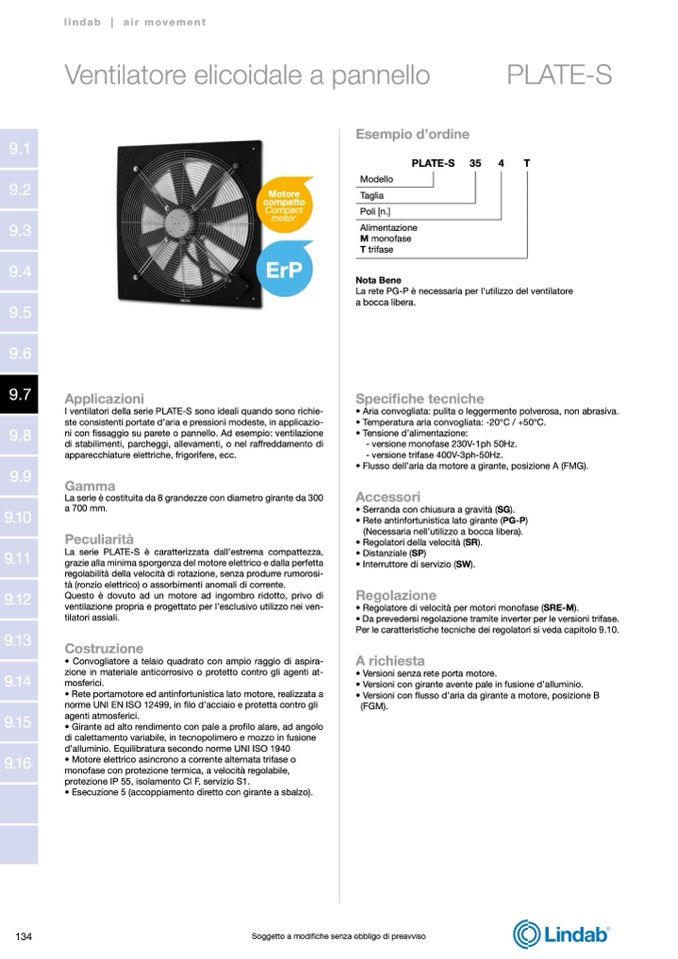

Ventilatore elicoidale a pannello

PLATE-S

Esempio d’ordine

PLATE-S

35

Modello

Taglia

Poli [n.]

Alimentazione

M monofase

T trifase

Nota Bene

4

T

Motore

compatto

Compact

motor

ErP

Applicazioni

La rete PG-P è necessaria per l'utilizzo del ventilatore

a bocca libera.

Specifiche tecniche

• Aria convogliata: pulita o leggermente polverosa, non abrasiva.

• Temperatura aria convogliata: -20°C / +50°C.

• Tensione d’alimentazione:

- versione monofase 230V-1ph 50Hz.

- versione trifase 400V-3ph-50Hz.

• Flusso dell’aria da motore a girante, posizione A (FMG).

Accessori

• Serranda con chiusura a gravità (SG).

• Rete antinfortunistica lato girante (PG-P)

(Necessaria nell’utilizzo a bocca libera).

• Regolatori della velocità (SR).

• Distanziale (SP)

• Interruttore di servizio (SW).

Regolazione

• Regolatore di velocità per motori monofase (SRE-M).

• Da prevedersi regolazione tramite inverter per le versioni trifase.

Per le caratteristiche tecniche dei regolatori si veda capitolo 9.10.

A richiesta

• Versioni senza rete porta motore.

• Versioni con girante avente pale in fusione d’alluminio.

• Versioni con flusso d’aria da girante a motore, posizione B

(FGM).

I ventilatori della serie PLATE-S sono ideali quando sono richie-

ste consistenti portate d’aria e pressioni modeste, in applicazio-

ni con fissaggio su parete o pannello. Ad esempio: ventilazione

di stabilimenti, parcheggi, allevamenti, o nel raffreddamento di

apparecchiature elettriche, frigorifere, ecc.

Gamma

La serie è costituita da 8 grandezze con diametro girante da 300

a 700 mm.

Peculiarità

La serie PLATE-S è caratterizzata dall’estrema compattezza,

grazie alla minima sporgenza del motore elettrico e dalla perfetta

regolabilità della velocità di rotazione, senza produrre rumorosi-

tà (ronzio elettrico) o assorbimenti anomali di corrente.

Questo è dovuto ad un motore ad ingombro ridotto, privo di

ventilazione propria e progettato per l’esclusivo utilizzo nei ven-

tilatori assiali.

Costruzione

• Convogliatore a telaio quadrato con ampio raggio di aspira-

zione in materiale anticorrosivo o protetto contro gli agenti at-

mosferici.

• Rete portamotore ed antinfortunistica lato motore, realizzata a

norme UNI EN ISO 12499, in filo d’acciaio e protetta contro gli

agenti atmosferici.

• Girante ad alto rendimento con pale a pro

filo alare, ad angolo

di calettamento variabile, in tecnopolimero e mozzo in fusione

d’alluminio. Equilibratura secondo norme UNI ISO 1940

• Motore elettrico asincrono a corrente alternata trifase o

monofase con protezione termica, a velocità regolabile,

protezione IP 55, isolamento Cl F, servizio S1.

• Esecuzione 5 (accoppiamento diretto con girante a sbalzo).

134
