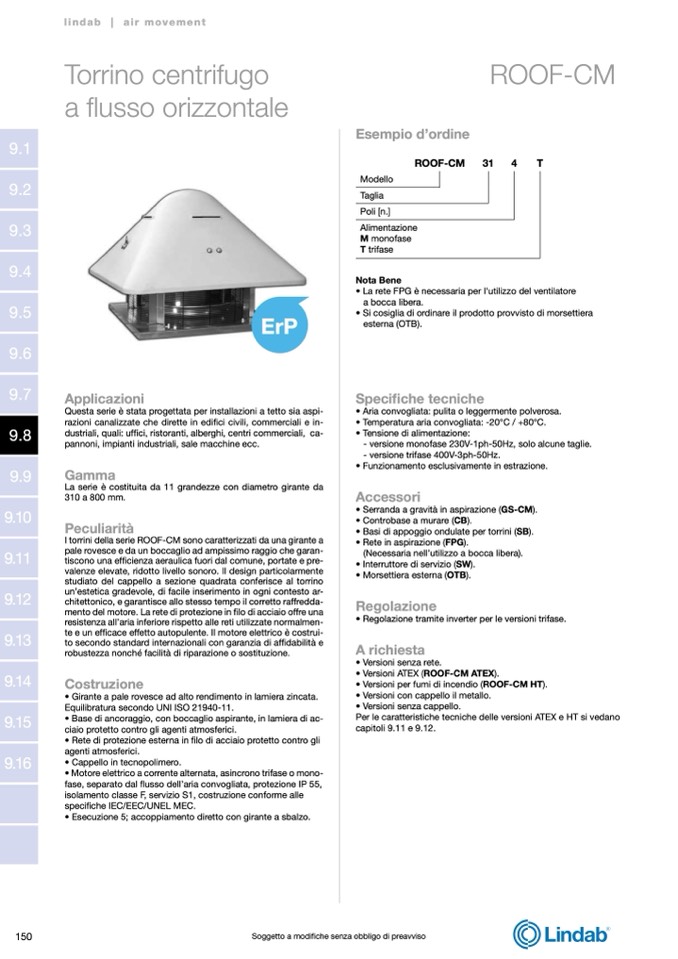

lindab | air movement

Torrino centrifugo

a flusso orizzontale

ErP

Applicazioni

Questa serie è stata progettata per installazioni a tetto sia aspi-

razioni canalizzate che dirette in edifici civili, commerciali e in-

dustriali, quali: uffici, ristoranti, alberghi, centri commerciali, ca-

pannoni, impianti industriali, sale macchine ecc.

Gamma

La serie è costituita da 11 grandezze con diametro girante da

310 a 800 mm.

Peculiarità

I torrini della serie ROOF-CM sono caratterizzati da una girante a

pale rovesce e da un boccaglio ad ampissimo raggio che garan-

tiscono una efficienza aeraulica fuori dal comune, portate e pre-

valenze elevate, ridotto livello sonoro. Il design particolarmente

studiato del cappello a sezione quadrata conferisce al torrino

un’estetica gradevole, di facile inserimento in ogni contesto ar-

chitettonico, e garantisce allo stesso tempo il corretto raffredda-

mento del motore. La rete di protezione in filo di acciaio offre una

resistenza all’aria inferiore rispetto alle reti utilizzate normalmen-

te e un efficace effetto autopulente. Il motore elettrico è costrui-

to secondo standard internazionali con garanzia di af

fidabilità e

robustezza nonché facilità di riparazione o sostituzione.

Costruzione

• Girante a pale rovesce ad alto rendimento in lamiera zincata.

Equilibratura secondo UNI ISO 21940-11.

• Base di ancoraggio, con boccaglio aspirante, in lamiera di ac-

ciaio protetto contro gli agenti atmosferici.

• Rete di protezione esterna in filo di acciaio protetto contro gli

agenti atmosferici.

• Cappello in tecnopolimero.

• Motore elettrico a corrente alternata, asincrono trifase o mono-

fase, separato dal flusso dell’aria convogliata, protezione IP 55,

isolamento classe F, servizio S1, costruzione conforme alle

specifiche IEC/EEC/UNEL MEC.

• Esecuzione 5; accoppiamento diretto con girante a sbalzo.

Esempio d’ordine

ROOF-CM

Modello

Taglia

Poli [n.]

Alimentazione

M monofase

T trifase

ROOF-CM

31

4

T

Nota Bene

• La rete FPG è necessaria per l'utilizzo del ventilatore

a bocca libera.

• Si cosiglia di ordinare il prodotto provvisto di morsettiera

esterna (OTB).

Specifiche tecniche

• Aria convogliata: pulita o leggermente polverosa.

• Temperatura aria convogliata: -20°C / +80°C.

• Tensione di alimentazione:

- versione monofase 230V-1ph-50Hz, solo alcune taglie.

- versione trifase 400V-3ph-50Hz.

• Funzionamento esclusivamente in estrazione.

Accessori

• Serranda a gravità in aspirazione (GS-CM).

• Controbase a murare (CB).

• Basi di appoggio ondulate per torrini (SB).

• Rete in aspirazione (FPG).

(Necessaria nell’utilizzo a bocca libera).

• Interruttore di servizio (SW).

• Morsettiera esterna (OTB).

Regolazione

• Regolazione tramite inverter per le versioni trifase.

A richiesta

• Versioni senza rete.

• Versioni ATEX (ROOF-CM ATEX).

• Versioni per fumi di incendio (ROOF-CM HT).

• Versioni con cappello il metallo.

• Versioni senza cappello.

Per le caratteristiche tecniche delle versioni ATEX e HT si vedano

capitoli 9.11 e 9.12.
